Cómo dimensionar paneles, batería y controlador MPPT

El cálculo de panel solar, batería, MPPT y carga debe hacerse en un orden coordinado: primero se cuantifica el consumo diario, después se define el almacenamiento, luego la potencia fotovoltaica necesaria y, finalmente, se comprueba que el controlador acepte el voltaje, la corriente y la potencia del arreglo. Dimensionar cada componente por separado puede producir incompatibilidades aunque todas sus capacidades parezcan suficientes.

Para obtener un resultado útil se necesitan datos del sitio y fichas técnicas vigentes: consumo real de los equipos, horas solares pico del mes de diseño, temperatura mínima, pérdidas, perfil de voltaje de la batería y límites eléctricos del MPPT. Las fórmulas siguientes son transparentes y sirven para preparar una hoja de cálculo, pero los valores definitivos deben verificarse para cada instalación.

Crear la hoja de cargas y energía diaria

La base del diseño no es la potencia nominal del panel ni la capacidad anunciada de la batería: es la energía que las cargas demandan durante 24 horas. Cada dispositivo debe registrarse por separado, incluyendo su potencia, horario, voltaje y posibles picos de arranque.

La fórmula básica es:

Energía diaria de una carga (Wh/día) = potencia (W) × horas de operación al día

Para equipos que trabajan de forma continua:

Energía diaria (Wh/día) = potencia medida (W) × 24 h

Una hoja de cargas para un sitio hipotético de videovigilancia y conectividad podría verse así:

Equipo	Cantidad	Potencia por unidad	Horas al día	Energía diaria
Cámara IP	2	8 W	24 h	384 Wh
Radio inalámbrico	1	12 W	24 h	288 Wh
Equipo de red	1	6 W	24 h	144 Wh
Total		34 W continuos		816 Wh/día

El ejemplo es únicamente metodológico. Una cámara puede cambiar su consumo al activar infrarrojos, calefacción, iluminadores o movimiento PTZ. Los radios también pueden consumir más durante la transmisión que en reposo. Siempre que sea posible, conviene medir el sistema completo en condiciones representativas en lugar de sumar solamente las potencias comerciales.

La hoja también debe incluir:

• Voltaje de alimentación de cada equipo.
• Corriente normal y corriente máxima.
• Horario de funcionamiento.
• Consumo nocturno y diurno.
• Picos de arranque o activación.
• Pérdidas de convertidores DC-DC, inversores y cableado.
• Cargas auxiliares, como ventiladores, calefactores o relevadores.
• Crecimiento futuro realmente previsto.

Si la carga utiliza un inversor de corriente alterna, la energía que debe entregar la batería será mayor:

Energía desde la batería = energía de la carga ÷ eficiencia total de conversión

Por ejemplo, 816 Wh/día con una eficiencia hipotética de 90% requieren aproximadamente:

816 ÷ 0.90 = 907 Wh/día desde la batería

No debe aplicarse un margen arbitrario varias veces. Es mejor separar en la hoja la carga medida, las pérdidas de conversión y la reserva de diseño para evitar duplicarlas. Para profundizar en cargas de cámaras, radios y equipos de red puede consultarse esta guía para dimensionar un sistema solar aislado para CCTV.

Dimensionar la batería según la autonomía prevista

La batería debe sostener la energía diaria durante el periodo de autonomía elegido sin superar la profundidad de descarga permitida ni los límites del sistema de gestión de batería.

Una estimación inicial es:

Capacidad nominal requerida (Wh) = energía diaria × días de autonomía ÷ fracción utilizable ÷ eficiencia de descarga

Supongamos:

• Carga: 816 Wh/día.
• Autonomía: 2 días.
• Fracción utilizable hipotética: 80%.
• Eficiencia combinada de descarga y distribución: 90%.

Entonces:

816 × 2 ÷ 0.80 ÷ 0.90 = 2,267 Wh nominales

Para convertir energía a capacidad aproximada en amperes-hora:

Capacidad (Ah) = capacidad nominal (Wh) ÷ voltaje nominal de la batería (V)

En una batería nominal de 12.8 V:

2,267 Wh ÷ 12.8 V ≈ 177 Ah

Este resultado no selecciona automáticamente una batería. Hay que verificar en su ficha técnica:

• Profundidad de descarga permitida.
• Voltajes de carga, flotación —si aplica— y desconexión.
• Corriente máxima continua de carga y descarga.
• Corriente máxima del BMS.
• Temperaturas permitidas para carga y descarga.
• Comportamiento de protección a baja temperatura.
• Ciclo de vida bajo las condiciones previstas.
• Compatibilidad del perfil de carga con el controlador.

Por qué los Wh nominales no equivalen a energía entregada

Una batería de 1,000 Wh nominales no necesariamente entrega 1,000 Wh a los equipos. La energía útil depende de la profundidad de descarga autorizada, pérdidas, temperatura, corriente de descarga, cortes del BMS y voltajes mínimos aceptados por las cargas.

También se debe revisar el perfil completo de voltaje. Un dispositivo de 12 V podría no funcionar correctamente en todo el intervalo operativo de una batería nominal de 12.8 V. Por eso deben compararse, como mínimo:

1. Voltaje máximo durante la carga.
2. Voltaje típico de operación.
3. Voltaje mínimo antes de la desconexión.
4. Rango de entrada permitido por cada carga.
5. Caída de voltaje en el cableado.

La autonomía calculada es una hipótesis de diseño, no una garantía. Cambiar el consumo, la temperatura, las pérdidas o el estado de carga inicial modifica el tiempo real de funcionamiento.

Estimar la energía fotovoltaica del mes de diseño

El arreglo fotovoltaico debe alimentar la carga diaria y recuperar la energía extraída de la batería. Para sistemas que operan todo el año, no es suficiente usar el promedio anual de radiación: se necesita el valor del mes crítico o mes de diseño para la ubicación, orientación e inclinación previstas.

Una estimación inicial es:

Potencia fotovoltaica (W) = energía diaria requerida (Wh) ÷ horas solares pico ÷ factor global de rendimiento

Si el ejemplo requiere 816 Wh/día, el sitio tiene hipotéticamente 4 horas solares pico en el mes de diseño y se utiliza un factor global de 0.72:

816 ÷ 4 ÷ 0.72 ≈ 283 W

El factor global representa pérdidas por temperatura del módulo, suciedad, cableado, conversión, orientación, tolerancias y operación del controlador. No debe copiarse sin comprobar las condiciones del proyecto.

Incluir capacidad de recuperación

Un arreglo que apenas cubre el consumo diario puede mantener una batería cargada bajo condiciones ideales, pero tendrá poca capacidad para recuperarse después de un día con baja producción.

Si se desea reponer un déficit de 816 Wh en dos días solares, la energía diaria adicional será:

816 Wh ÷ 2 = 408 Wh/día

Por tanto, el arreglo tendría que producir:

Carga diaria + recuperación = 816 + 408 = 1,224 Wh/día

Con las mismas 4 horas solares pico y un factor de 0.72:

1,224 ÷ 4 ÷ 0.72 ≈ 425 W

Esta segunda cifra muestra por qué panel y batería deben calcularse juntos. Aumentar la batería sin aumentar la capacidad de recarga puede prolongar la descarga, pero también puede dejar al sistema parcialmente cargado durante periodos largos.

Para proyectos en México, las horas solares pico deben obtenerse de una fuente técnica adecuada para las coordenadas y el mes de diseño. También se deben evaluar sombras estacionales, polvo, temperatura del módulo, inclinación, obstáculos y tolerancias de instalación. Una cifra regional genérica no sustituye el análisis del sitio.

Comprobar los límites de voltaje, corriente y potencia del MPPT

El controlador MPPT debe ser compatible simultáneamente con el arreglo solar y la batería. Revisar solamente su corriente nominal no es suficiente.

Las comprobaciones esenciales son:

Parámetro	Qué se debe comprobar	Riesgo si se omite
Voltaje fotovoltaico máximo	Voc del arreglo corregido por temperatura mínima	Daño o protección del controlador
Rango de seguimiento MPPT	Vmp del arreglo bajo condiciones reales	Seguimiento deficiente o falta de carga
Corriente de entrada FV	Isc de las ramas en paralelo con el factor requerido	Exceso de corriente en entrada
Potencia FV permitida	Potencia máxima admitida para el voltaje de batería	Recorte excesivo o condición no permitida
Corriente de carga	Salida máxima del controlador y aceptación de la batería	Sobrecarga o carga innecesariamente limitada
Perfil de batería	Voltajes, etapas y compensaciones configurables	Carga incompleta o protección del BMS

Voltaje de circuito abierto en clima frío

El voltaje de circuito abierto, o Voc, aumenta cuando baja la temperatura de las celdas. Por ello, no debe compararse el Voc indicado en condiciones estándar directamente contra el límite máximo del MPPT.

Una aproximación es:

Voc en frío = Voc de ficha × [1 + |coeficiente de Voc| × (25 °C − temperatura mínima de diseño)]

Si el coeficiente se expresa como porcentaje por grado, primero debe convertirse a decimal. Por ejemplo, −0.28%/°C equivale a 0.0028/°C.

En módulos conectados en serie:

Voc total = Voc corregido de un módulo × número de módulos en serie

Se debe usar la temperatura mínima de diseño del sitio, no la temperatura mínima promedio. Además, hay que conservar el margen que indique el fabricante del controlador y seguir los criterios eléctricos aplicables al proyecto.

Voltaje de operación en condiciones calientes

El problema opuesto ocurre con calor: el voltaje de máxima potencia, Vmp, disminuye al elevarse la temperatura de las celdas. El arreglo debe conservar suficiente voltaje para que el MPPT cargue la batería en su nivel superior, considerando también el margen interno que requiera el controlador.

En resumen:

• El Voc en frío no debe exceder la entrada máxima.
• El Vmp en caliente debe permanecer dentro del rango de seguimiento y por encima del voltaje necesario de carga.

Corriente del arreglo y configuración serie-paralelo

La conexión en serie aumenta el voltaje; la conexión en paralelo aumenta la corriente. Para ramas paralelas:

Isc aproximada del arreglo = Isc de una rama × número de ramas en paralelo

A este resultado se aplica el factor de diseño solicitado por la ficha técnica del controlador y por las reglas eléctricas del proyecto. También deben revisarse conectores, fusibles, conductores, cajas combinadoras y protecciones.

Corriente de carga hacia la batería

Una estimación conservadora de la corriente máxima de salida es:

Corriente de carga aproximada = potencia FV efectiva ÷ voltaje de batería

Por ejemplo, 400 W divididos entre 12 V representan aproximadamente 33.3 A antes de considerar límites y eficiencias. El cálculo definitivo debe seguir el método del fabricante del MPPT y comprobar dos techos:

• La corriente máxima que puede entregar el controlador.
• La corriente máxima que la batería y su BMS pueden aceptar.

El controlador tampoco debe configurarse con un perfil genérico sin verificar los voltajes y temperaturas de carga de la batería. Para evaluar diferencias de funcionamiento y selección puede revisarse la comparación entre controladores MPPT y PWM para sistemas solares exteriores.

Coordinar la carga de la batería y las salidas a los equipos

Después de comprobar el lado fotovoltaico, se debe validar el camino completo entre batería, controlador y cargas.

La suma de corrientes conectadas a las salidas DC debe mantenerse dentro de:

• El límite de cada salida individual.
• El límite total de las salidas.
• La capacidad de descarga continua de la batería.
• La capacidad del BMS.
• La capacidad de fusibles, conectores y cables.
• El límite térmico del gabinete y los convertidores.

La corriente de una carga DC puede estimarse como:

Corriente (A) = potencia (W) ÷ voltaje de operación (V)

Una carga continua de 34 W a 12 V demandaría aproximadamente 2.83 A, pero esta cifra no contempla picos, variaciones de voltaje ni pérdidas. En trayectos largos, la caída de tensión puede hacer que el equipo falle aunque la batería todavía conserve energía.

La caída debe calcularse con la corriente máxima, la longitud total del circuito y el calibre real del conductor. Si la distancia es considerable, puede ser preferible transportar energía a un voltaje mayor y convertirla cerca de la carga, siempre que los equipos y protecciones sean compatibles.

También es necesario definir el comportamiento de desconexión:

• ¿Qué voltaje desconecta las cargas?
• ¿Cuándo se reconectan?
• ¿El BMS se desconectará antes que el controlador?
• ¿Las cargas toleran el voltaje máximo de carga?
• ¿Hay una carga prioritaria que deba conservarse?
• ¿Un reinicio repetitivo puede afectar cámaras o enlaces?

Sistemas documentados como referencia, no como recetas

Maxsol documenta configuraciones integradas que permiten observar cómo se agrupan panel, batería, MPPT y salidas DC. El sistema CS12060 de 120 W y 768 Wh incluye un panel monocristalino de 120 W, batería LiFePO4 de 12.8 V y 60 Ah, control MPPT y tres salidas DC de 12 V.

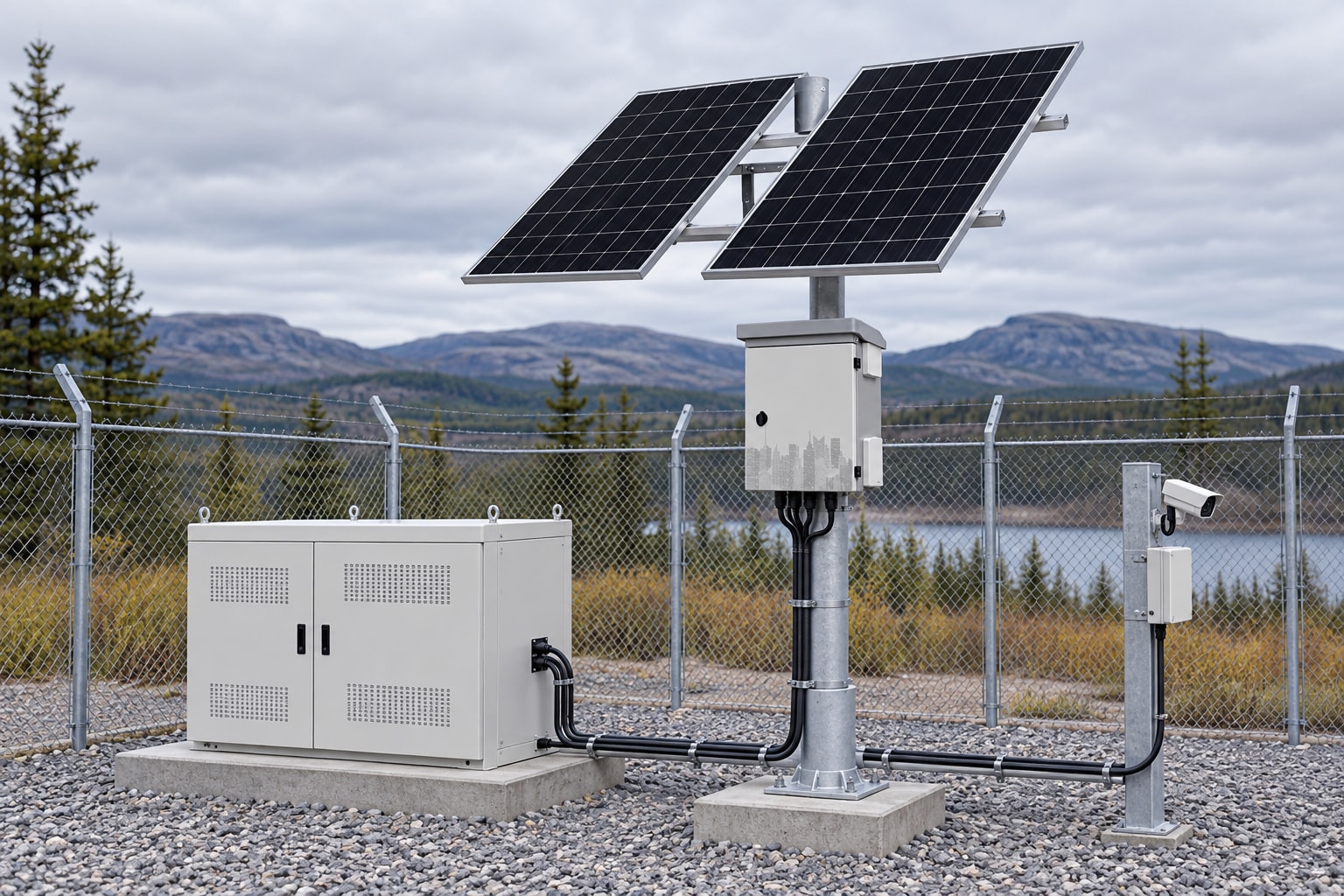

El sistema CS400150 de 400 W y 1920 Wh documenta dos módulos de 200 W, batería LiFePO4 de 12.8 V y 150 Ah, control MPPT y cuatro salidas DC de 12 V.

Son ejemplos de sistemas documentados, no combinaciones intercambiables ni una prescripción automática para una carga específica. Antes de seleccionarlos se deben verificar la configuración suministrada del controlador, Voc e Isc del arreglo, perfil de carga, temperaturas permitidas, protecciones y consumo real. Sus capacidades nominales tampoco prometen una autonomía determinada.

Someter el diseño a escenarios críticos y documentarlo

Un diseño coordinado debe probarse en papel bajo condiciones menos favorables antes de comprar o instalar componentes. Como mínimo, conviene evaluar estos escenarios:

1. Día normal del mes crítico

Compruebe que la producción diaria estimada cubra la carga y las pérdidas sin depender de un promedio anual optimista.

2. Uno o más días con baja radiación

Calcule el estado de carga restante después de cada día. Confirme qué cargas se apagarán primero y cuánto tardará el arreglo en recuperar la batería.

3. Temperatura mínima

Recalcule el Voc de todas las cadenas. Verifique también si la batería permite cargarse a esa temperatura o si su protección bloqueará la carga.

4. Temperatura alta y gabinete cerrado

Revise la reducción de Vmp, capacidad térmica del controlador, ventilación y consumo de equipos alojados en el gabinete. La temperatura interna puede diferir de la ambiental.

5. Carga máxima y picos de arranque

Sume corrientes simultáneas, activación infrarroja, movimientos PTZ, radios transmitiendo y accesorios. Verifique salidas, fusibles, BMS y caída de tensión.

6. Recuperación después de descarga

Calcule cuántos días solares se requieren para abastecer la carga y reponer la energía faltante. Una batería grande con pocos paneles puede tener buena autonomía inicial, pero recuperación lenta.

La documentación final debería contener:

• Lista de cargas y mediciones.
• Diagrama eléctrico.
• Horas solares pico y mes de diseño.
• Supuestos de pérdidas.
• Capacidad nominal y utilizable de batería.
• Autonomía calculada.
• Configuración serie-paralelo de paneles.
• Voc en frío, Vmp en caliente, Isc y potencia total.
• Límites del MPPT y ajustes de carga.
• Corrientes de salidas y caída de tensión.
• Protecciones, calibres y conectores.
• Resultados de los escenarios críticos.
• Versiones y fechas de las fichas técnicas utilizadas.

Errores comunes al hacer el cálculo

Los problemas más frecuentes no suelen venir de una sola fórmula, sino de supuestos que no se coordinan:

• Dimensionar el panel con potencia instantánea en vez de energía diaria.
• Tratar los Wh nominales de batería como energía completamente utilizable.
• Usar radiación anual cuando el sistema debe operar en el mes menos favorable.
• Ignorar la capacidad necesaria para recuperar una descarga.
• Comparar el Voc estándar con el límite del MPPT sin corregir por frío.
• Exceder la corriente de carga admitida por la batería.
• No comprobar el Vmp del arreglo con temperaturas altas.
• Suponer que todas las salidas DC pueden entregar simultáneamente su máximo individual.
• Omitir la caída de voltaje en cables largos.
• Mezclar márgenes, eficiencias y reservas hasta sobredimensionar o subdimensionar el sistema.
• Suponer que un sistema con más Wh garantiza por sí mismo mayor autonomía.

El siguiente paso práctico es completar la hoja con mediciones y datos del sitio, y luego comparar los dos sistemas Maxsol enlazados según cantidad de puertos o salidas, carga diaria, distancia de cableado, potencia, ambiente y requisitos de supervisión o gestión. La selección final debe basarse en la compatibilidad eléctrica documentada, no únicamente en los watts del panel o los Wh nominales de la batería.
