Cómo dimensionar un sistema solar sin red eléctrica para CCTV

Un sistema solar off grid para CCTV se dimensiona a partir de la energía que el sitio consume cada día, no sólo por la cantidad de cámaras. Primero se suman las cargas reales en watts, se convierten a watt-hora diarios (Wh/día), se contemplan pérdidas y después se seleccionan panel, batería y autonomía para las condiciones del lugar.

La fórmula base es sencilla:

Energía diaria (Wh/día) = potencia de cada equipo (W) × horas de funcionamiento al día

Sin embargo, una instalación confiable también debe considerar el consumo nocturno con infrarrojo, las pérdidas en PoE y cableado, los días nublados, la temperatura, la suciedad del panel y el crecimiento previsto de la red. Una batería grande no compensa un panel insuficiente, y un panel grande no resuelve una carga mayor que la capacidad de salida del sistema.

Inventaría la carga completa del sitio

Antes de elegir un sistema de alimentación solar para cámaras de seguridad, haga un inventario de todo equipo que recibirá energía desde el sistema. El error más habitual es calcular sólo los watts indicados en la ficha de las cámaras y dejar fuera los equipos de red y las variaciones de consumo.

Incluya normalmente los siguientes elementos:

• Cámaras IP, PTZ, térmicas o analógicas con sus convertidores.
• Consumo diurno y consumo nocturno de cada cámara.
• Iluminadores infrarrojos externos, reflectores o luces auxiliares.
• Switch PoE, inyector PoE o extensor PoE.
• Radioenlace, CPE, punto de acceso o módem celular.
• Router, gateway, grabador local (NVR) o computadora industrial, si estarán en campo.
• Control de acceso, sensores, sirenas o relevadores integrados al gabinete.
• Convertidores DC-DC, fuentes de alimentación y ventilación del gabinete.
• Pérdidas de distribución por cable, especialmente en enlaces PoE largos.

Use el consumo máximo, no sólo el promedio anunciado

La cámara puede consumir poco durante el día y aumentar de forma importante al encender LEDs IR, calefacción, ventilador, zoom, motores PTZ o iluminación auxiliar. Para dimensionar, solicite o mida el consumo máximo continuo y, cuando sea relevante, el pico de arranque.

En cámaras alimentadas por PoE, el consumo visto desde la fuente no es idéntico al que llega a la cámara. El switch, los inyectores y el cable tienen pérdidas. También debe comprobar:

1. El estándar PoE requerido por cada puerto y el presupuesto PoE total.
2. La longitud y calibre de los cables Ethernet.
3. El voltaje de entrada admitido por switch, radio, router y cámaras.
4. Si existen picos al encender simultáneamente los dispositivos.
5. La corriente máxima permitida por cada salida DC del sistema solar.

No asuma que una salida de 12 V puede alimentar cualquier equipo de 12 V sin confirmar polaridad, conector, corriente requerida y comportamiento durante el arranque.

Formato práctico para levantar cargas

Una tabla de levantamiento evita que se escape un componente:

Equipo	Cantidad	Consumo máximo unitario	Horas al día	Energía diaria
Cámara IP	4	7 W	24 h	672 Wh
Switch PoE	1	10 W	24 h	240 Wh
Radioenlace	1	6 W	24 h	144 Wh
Router industrial	1	8 W	24 h	192 Wh
Total del ejemplo				1,248 Wh/día

Este ejemplo ilustra el método, no representa la demanda de una instalación específica. Si las cámaras activan IR por muchas horas, consumen PoE de alta potencia o incluyen PTZ, el resultado puede subir de forma considerable.

Convierte la carga en energía diaria

Después de registrar la potencia y las horas de uso, multiplique cada carga y sume los resultados. Para una cámara de 8 W que opera las 24 horas:

8 W × 24 h = 192 Wh/día

Si hay seis cámaras iguales:

192 Wh/día × 6 = 1,152 Wh/día

A esto se agregan switch, radioenlace, router y demás componentes. El total es la energía que el arreglo solar debe reponer, en promedio, cada día.

Añade margen de diseño para distribución y conversión

Una carga calculada en 1,000 Wh/día no significa que el sistema deba producir exactamente 1,000 Wh/día. En una instalación real existen pérdidas en:

• Controlador de carga.
• Batería durante carga y descarga.
• Conversión de voltaje DC-DC o DC-AC, si se usa.
• Cableado, conectores y equipos PoE.
• Consumo propio de los equipos de red y control.

Como orientación de ingeniería preliminar, puede aplicar un factor de pérdidas de 20% a 35%, ajustándolo después con fichas técnicas y mediciones. Si el consumo de las cargas es de 1,000 Wh/día y se considera 25% adicional:

1,000 Wh/día × 1.25 = 1,250 Wh/día de energía de diseño

Evite usar un inversor de corriente alterna sólo por costumbre si todos los equipos pueden trabajar en corriente directa compatible. Cada conversión adicional introduce pérdidas y puede complicar el sistema. Aun así, la compatibilidad eléctrica debe verificarse equipo por equipo; no conecte dispositivos a una salida DC sin revisar sus requisitos.

Considera el recurso solar y las pérdidas del sistema

El panel debe generar suficiente energía durante las horas solares útiles para cubrir el consumo diario de diseño y, cuando haya sol, recuperar parte de la energía tomada de la batería durante la noche.

En México, el recurso solar varía por estado, temporada, orientación, inclinación, sombras y clima. Para un cálculo inicial, utilice las horas sol pico (HSP) del sitio específico en el mes menos favorable, no un promedio anual optimista.

Una fórmula útil es:

Potencia de panel requerida (W) = energía diaria de diseño (Wh/día) ÷ (HSP × factor de rendimiento)

El factor de rendimiento representa pérdidas prácticas por temperatura, polvo, ángulo de instalación, controlador, cableado y batería. Para un anteproyecto se suele usar un valor conservador, por ejemplo entre 0.65 y 0.80, pero el valor final debe responder al sitio y a los componentes elegidos.

Ejemplo de cálculo del panel

Suponga una carga de diseño de 1,250 Wh/día, 4 HSP en el periodo crítico y un factor de rendimiento de 0.70:

1,250 ÷ (4 × 0.70) = 446 W

El resultado indica que se requeriría aproximadamente 446 W de panel para el balance diario bajo esas premisas. No significa que un panel de esa potencia garantice operación continua: faltaría validar la batería, los límites de carga, las salidas disponibles, sombras y el perfil real de la carga.

Condiciones que reducen la producción solar

El cálculo debe ser más conservador cuando el sitio tenga:

• Sombra parcial de árboles, postes, bardas o antenas.
• Polvo, salinidad, humo o suciedad frecuente sobre el panel.
• Temperaturas elevadas que reducen el rendimiento instantáneo.
• Época de lluvias con varios días de irradiación baja.
• Panel orientado de forma deficiente o con inclinación inadecuada.
• Riesgo de robo, vandalismo o necesidad de instalar el panel fuera de la posición ideal.
• Vegetación que pueda crecer y sombrear el arreglo con el tiempo.

La sombra sobre una parte del panel puede afectar más de lo que parece. Antes de instalar, evalúe el recorrido del sol y la presencia de sombras en las horas centrales del día, no sólo durante la visita inicial.

Elige la autonomía de batería necesaria

La autonomía es el número de días u horas que el sistema puede sostener la carga con aportación solar limitada. En CCTV remoto, la batería normalmente debe cubrir el consumo nocturno y un margen ante días nublados o lluvia.

Una forma de estimarla es:

Capacidad nominal de batería (Wh) = energía diaria de diseño × días de autonomía ÷ fracción utilizable

La fracción utilizable no debe suponerse como 100%. Depende de la configuración de protección, profundidad de descarga permitida, temperatura, envejecimiento y estrategia de operación. Revise siempre los límites documentados del sistema antes de definir la capacidad final.

Ejemplo de autonomía

Para una energía de diseño de 600 Wh/día, un objetivo de 1.5 días de autonomía y una fracción utilizable de 0.80:

600 × 1.5 ÷ 0.80 = 1,125 Wh nominales

Este cálculo muestra por qué una batería con capacidad nominal ligeramente inferior al consumo diario no es necesariamente suficiente. También muestra que elevar la autonomía exige panel suficiente para volver a cargar la batería después de una contingencia climática.

Define la autonomía según el riesgo operativo

No todos los sitios requieren el mismo respaldo:

• Autonomía básica: adecuada cuando hay buena exposición solar, mantenimiento accesible y consecuencias limitadas ante una interrupción.
• Autonomía intermedia: apropiada para puntos de vigilancia con operación continua y clima variable.
• Autonomía ampliada: recomendable cuando el sitio es crítico, remoto o tiene varios días de baja producción; requiere revisar tanto batería como capacidad de recarga solar.

Aumentar sólo la batería puede provocar que ésta tarde demasiado en recuperarse después de varios días nublados. El diseño debe equilibrar panel, almacenamiento y consumo.

Compara los kits documentados de 192 Wh a 1280 Wh

Los siguientes sistemas Maxsol son referencias de capacidad documentada para iniciar una selección. No deben interpretarse como una promesa de autonomía para una carga o ubicación no definida: el tiempo de operación depende del consumo, radiación solar, pérdidas, temperatura y condiciones de instalación.

Sistema	Panel documentado	Batería documentada	Capacidad nominal documentada	Uso como referencia de selección
CS3015	30 W monocristalino	12.8 V, 15 Ah LiFePO4	192 Wh	Cargas DC pequeñas y levantamientos de consumo bajos
CS6030	60 W	12.8 V, 30 Ah LiFePO4	384 Wh	Sitios compactos con demanda moderada
CS12060	120 W	12.8 V, 60 Ah LiFePO4	768 Wh	Cargas mayores o necesidad de mayor reserva nominal
CS200100	Configuración de 200 W	12.8 V, 100 Ah LiFePO4	1280 Wh	Anteproyectos con demanda y reserva nominal más altas

El sistema CS3015 de 30 W y 192 Wh integra panel monocristalino de 30 W, batería LiFePO4 de 12.8 V y 15 Ah, controlador MPPT y tres puertos de salida DC12V. Antes de asignar esos puertos a cámaras o a un switch, confirme corriente, conectores y demanda total simultánea.

El sistema CS6030 de 60 W y 384 Wh se documenta con panel de 60 W y batería LiFePO4 de 12.8 V y 30 Ah. Puede servir como punto de comparación cuando el cálculo de energía diaria y reserva es superior al de una carga muy pequeña, pero no sustituye el balance de Wh/día del sitio.

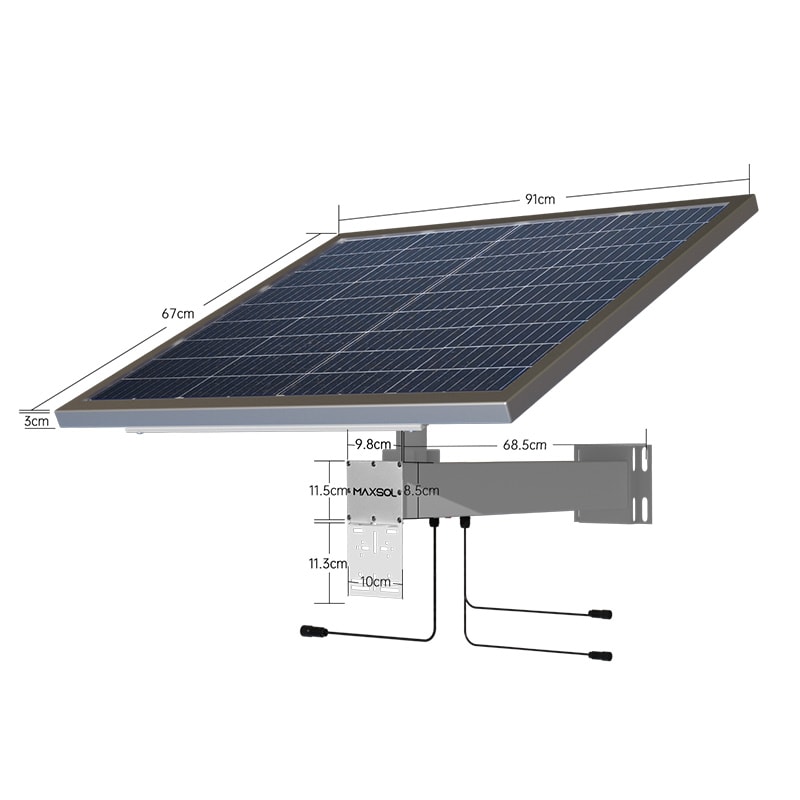

El sistema CS12060 de 120 W y 768 Wh combina un panel de 120 W con una batería LiFePO4 de 12.8 V y 60 Ah. Compárelo contra el consumo de 24 horas, las HSP del mes crítico y la autonomía requerida, no únicamente contra el número de cámaras.

Para proyectos con una estimación nominal mayor, el sistema CS200100 de 200 W y 1280 Wh documenta una configuración de 200 W y batería de 12.8 V, 100 Ah y 1280 Wh. Aun con mayor capacidad nominal, se deben validar la recarga disponible en temporada crítica y las exigencias eléctricas de cada carga conectada.

No convierta Wh nominales directamente en horas garantizadas

Como aproximación matemática, dividir la capacidad nominal entre la potencia de carga da un límite teórico, pero no una autonomía de campo. Por ejemplo:

768 Wh ÷ 32 W = 24 horas teóricas

Ese resultado no descuenta pérdidas, reserva de batería, cambios de consumo nocturno ni condiciones de temperatura. Úselo sólo para detectar incompatibilidades obvias; para especificar el proyecto, haga el cálculo completo con energía diaria, autonomía y producción solar.

Valida el sistema antes de comprar

Un sistema correctamente calculado en papel todavía requiere validación eléctrica, mecánica y operativa. Esta revisión reduce el riesgo de reinicios, descarga profunda, cámaras fuera de servicio durante la noche o recuperación lenta de la batería.

Lista de verificación técnica

• Confirme el consumo máximo de cada cámara, con IR, PTZ, calefacción o iluminación activados.
• Mida o estime el consumo del switch PoE con todos los puertos utilizados.
• Revise el presupuesto total PoE, no sólo la potencia nominal del switch.
• Compruebe voltaje, corriente, polaridad y tipo de conector de todas las cargas DC.
• Verifique la potencia máxima, número de puertos y corriente admisible de las salidas que utilizará.
• Defina si habrá equipos AC y evalúe las pérdidas y el consumo propio del inversor.
• Calcule Wh/día con el patrón real de funcionamiento, incluyendo operación 24/7.
• Use HSP del mes menos favorable para el punto exacto de instalación.
• Inspeccione sombras estacionales y espacio para orientar el panel.
• Considere distancia, caída de tensión y protección del cableado.
• Defina días de autonomía según criticidad, acceso al sitio y clima.
• Reserve capacidad para futuras cámaras, radioenlaces o sensores.
• Evalúe gabinete, ventilación, sellado, puesta a tierra, protección contra sobretensiones y seguridad física conforme al diseño del proyecto.

Errores frecuentes al dimensionar CCTV solar

Elegir por número de cámaras. Dos cámaras fijas de bajo consumo no equivalen a dos PTZ con IR y un radioenlace de largo alcance. El criterio debe ser Wh/día y potencia pico.

Usar las HSP de un mes favorable. Esto deja al sistema corto durante lluvias o temporada de menor radiación.

Olvidar la carga nocturna. La batería es la fuente principal durante la noche; si el IR incrementa el consumo, ése es precisamente el periodo más exigente.

No contemplar pérdidas PoE. La potencia que sale del switch y la que recibe la cámara no siempre son iguales, particularmente con cableados extensos.

Agregar equipos después. Un router, una radio adicional o dos cámaras nuevas pueden cambiar por completo el balance energético. Planee reserva desde el inicio.

Confundir capacidad de batería con energía solar disponible. Una batería de mayor Wh no asegura que el panel pueda reponer la energía consumida cada día.

Preguntas frecuentes sobre sistemas solares aislados para CCTV

¿Cuántos watts solares necesita una cámara de seguridad?

Depende del consumo de la cámara, las horas de operación, los equipos de red asociados, las pérdidas y las HSP del lugar. Calcule primero Wh/día; después divida entre las HSP del mes crítico y un factor de rendimiento conservador. El wattaje del panel no debe elegirse sólo a partir de la potencia instantánea de la cámara.

¿Puedo alimentar un switch PoE y varias cámaras desde una batería de 12.8 V?

Es posible sólo si la arquitectura completa lo permite. Debe revisar el voltaje de entrada del switch, su presupuesto PoE, el consumo máximo de las cámaras, los convertidores necesarios y la corriente disponible desde el sistema. No conecte directamente un switch o una cámara sin confirmar compatibilidad eléctrica.

¿Cuántos días de autonomía debo considerar?

Depende de la criticidad, clima, acceso para mantenimiento y consecuencias de una interrupción. Como mínimo, la batería debe cubrir la noche; para sitios remotos o con temporada de lluvias exigente se suele requerir mayor reserva. El panel también debe ser capaz de recuperar esa reserva.

¿Un kit solar puede alimentar cualquier sistema CCTV?

No. La capacidad nominal del kit es sólo una parte de la selección. Deben coincidir la energía diaria, la potencia pico, la tensión, los puertos de salida, la corriente, el recurso solar y las condiciones ambientales del sitio.

El siguiente paso es comparar los modelos Maxsol anteriores contra el número de puertos, carga real, distancia de cableado, requisitos de alimentación, entorno de instalación y necesidades de gestión de su proyecto.
