MPPT o PWM: qué controlador elegir para sistemas solares

Para la mayoría de los sistemas solares autónomos que alimentan cámaras, radios, puntos de acceso o equipos de red en exteriores, un controlador MPPT suele ser la opción más flexible. Puede aprovechar una tensión de panel superior a la de la batería, adaptarse mejor a cambios de temperatura e irradiancia y reducir ciertas restricciones de cableado y arreglo fotovoltaico.

Un controlador PWM puede ser adecuado cuando el sistema es pequeño, la tensión nominal del panel está bien alineada con la batería, el clima y la carga son previsibles, y el menor costo inicial importa más que la captación energética en condiciones variables. La decisión correcta al comparar un MPPT vs PWM solar charge controller outdoor no depende solo de un porcentaje de eficiencia: exige revisar el panel, la batería, el consumo propio, los límites eléctricos y la operación durante todo el año.

Cómo funcionan los controladores MPPT y PWM

Ambos tipos de controlador regulan la energía que pasa del panel solar a la batería, pero lo hacen de manera diferente.

Un controlador PWM —modulación por ancho de pulsos— conecta eléctricamente el panel con la batería mediante pulsos de conmutación. Como resultado, la tensión de operación del panel queda cerca de la tensión instantánea de la batería. Es una arquitectura sencilla, pero no permite que el módulo fotovoltaico opere de forma independiente en su punto de máxima potencia.

Un controlador MPPT —seguimiento del punto de máxima potencia— busca continuamente la combinación de tensión y corriente en la que el panel entrega mayor potencia disponible. Después utiliza conversión electrónica para transformar esa potencia al nivel requerido por la batería.

Por ejemplo, un panel puede producir energía a una tensión claramente superior a la tensión de carga de una batería de 12.8 V nominales. Un MPPT puede convertir la tensión excedente en mayor corriente de carga, siempre dentro de sus límites. Con PWM, el panel se aproxima a la tensión de la batería y parte de su capacidad potencial puede quedar sin utilizar.

Criterio	PWM	MPPT
Operación del panel	Cerca de la tensión de la batería	Cerca del punto de máxima potencia
Conversión de tensión	Limitada	Convierte tensión fotovoltaica a tensión de carga
Flexibilidad del panel	Requiere mayor coincidencia de voltaje	Admite más combinaciones, dentro de sus límites
Comportamiento estacional	Más sensible al desacople de voltaje	Puede adaptarse mejor a cambios de temperatura
Complejidad	Menor	Mayor
Consumo propio	Generalmente bajo, pero debe confirmarse	Puede ser mayor; depende del modelo
Costo inicial	Normalmente menor	Normalmente mayor
Aplicación típica	Sistemas pequeños y bien acoplados	Cargas críticas, variables o con margen de expansión

La eficiencia de seguimiento MPPT no equivale a la eficiencia total del sistema. Un controlador puede localizar correctamente el punto de máxima potencia y, aun así, existir pérdidas en la conversión, el cableado, los conectores, la batería, las protecciones o las cargas. Tampoco puede recuperar energía que el panel no recibe debido a sombra, suciedad, orientación deficiente o baja irradiancia.

Correspondencia de voltaje entre panel y batería

La primera pregunta no debería ser “¿qué controlador es más eficiente?”, sino “¿las ventanas eléctricas del panel, el controlador y la batería son compatibles?”.

En PWM, el voltaje debe estar estrechamente alineado

Un controlador PWM funciona mejor cuando el panel está diseñado para cargar el voltaje nominal de la batería. Si la tensión de máxima potencia del módulo es demasiado alta, la energía correspondiente a esa diferencia de voltaje no se convierte de manera efectiva en corriente adicional.

También hay un límite inferior: el panel necesita suficiente tensión para superar el voltaje de carga de la batería, además de cualquier caída en cables y conexiones. Un panel cuya tensión cae demasiado bajo por calor, sombra u otras condiciones puede dejar de cargar correctamente.

En MPPT hay más flexibilidad, pero no compatibilidad ilimitada

Un MPPT admite con frecuencia una tensión fotovoltaica superior a la tensión de batería. Sin embargo, deben respetarse al menos cuatro parámetros:

Voltaje máximo de entrada fotovoltaica. El Voc total del arreglo nunca debe superar el límite del controlador.
Rango de seguimiento MPPT. La tensión de operación del arreglo debe permanecer dentro de la ventana donde el controlador puede rastrear.
Corriente máxima de entrada o cortocircuito permitida. Debe considerarse la corriente total de las cadenas conectadas en paralelo.
Potencia y corriente máxima de carga. Un arreglo grande no garantiza que toda su potencia pueda transferirse a la batería.

El voltaje de circuito abierto o Voc aumenta cuando baja la temperatura de las celdas. Por eso no basta con revisar el Voc indicado en condiciones nominales: hay que calcular el valor corregido para la temperatura mínima de diseño del sitio. Este punto es especialmente importante cuando se conectan paneles en serie.

Como supuesto hipotético, no como desempeño medido, considere dos paneles con Voc nominal de 24 V conectados en serie. El arreglo tendría 48 V antes de aplicar la corrección por frío. Si el Voc aumenta bajo la temperatura mínima prevista, podría acercarse o superar el límite de un controlador aparentemente compatible. El cálculo debe utilizar el coeficiente de temperatura del módulo y las condiciones reales de diseño, no una estimación genérica.

En arreglos paralelos ocurre otra limitación: el voltaje permanece similar, pero las corrientes se suman. Deben comprobarse la corriente de cortocircuito corregida, la capacidad de los conductores, los conectores, las protecciones y el límite de entrada del controlador.

Temperatura, sombra y producción estacional

Un MPPT suele ofrecer una ventaja práctica cuando la temperatura del panel cambia de forma considerable. En días fríos, la tensión fotovoltaica aumenta; en días calurosos, disminuye. El controlador puede desplazar su punto de operación para aprovechar la potencia disponible mientras el arreglo permanezca dentro de su ventana eléctrica.

PWM no realiza esa conversión dinámica de la misma manera. Cuando existe una diferencia amplia entre la tensión de máxima potencia del panel y la tensión de la batería, su aprovechamiento puede reducirse. Esto no significa que PWM siempre sea ineficiente: con un panel correctamente acoplado y condiciones estables puede cumplir bien una aplicación sencilla.

La sombra no convierte automáticamente a MPPT en una solución

Las sombras parciales producidas por postes, gabinetes, vegetación, antenas o estructuras pueden crear varios máximos locales en la curva de potencia. Algunos controladores gestionan este comportamiento mejor que otros, pero la etiqueta MPPT por sí sola no garantiza el mismo resultado en todos los equipos.

Antes de seleccionar el controlador conviene revisar:

si habrá sombras en distintas horas o temporadas;
cómo están conectados los paneles;
la presencia y configuración de diodos de bypass;
el rango de seguimiento del controlador;
el tiempo de recuperación después de cambios de irradiancia;
la orientación e inclinación del arreglo.

La mejor solución sigue siendo evitar la sombra mediante el diseño físico. Sobredimensionar el panel o elegir MPPT no compensa necesariamente una ubicación inadecuada.

El consumo en espera importa durante la noche

En un sistema conectado a la red, unos cuantos watts de consumo interno pueden parecer poco relevantes. En un sitio solar autónomo, el controlador consume energía de la batería durante periodos sin producción.

Debe confirmarse el consumo propio en operación y en espera, así como cualquier demanda adicional de pantalla, comunicaciones, relés, calefacción o telemetría. Un MPPT de gran capacidad podría desperdiciar parte de su ventaja si se instala en un sistema muy pequeño y su consumo nocturno representa una fracción importante de la carga total.

Como supuesto hipotético, un consumo constante de 1 W equivale a 24 Wh durante 24 horas. Esa cifra no describe ningún producto específico, pero muestra por qué el consumo propio debe incluirse en el presupuesto energético. Para desarrollar el balance completo del sitio, consulte esta guía para dimensionar un sistema solar aislado para CCTV.

Perfil de carga LiFePO4 y comprobaciones del BMS

Elegir MPPT o PWM no resuelve por sí solo la compatibilidad con una batería LiFePO4. El controlador debe ofrecer un perfil de carga adecuado a la química, al voltaje nominal y a los requisitos definidos por el fabricante de la batería.

Es necesario confirmar:

voltaje de carga o absorción permitido;
voltaje de flotación, si se utiliza;
compensación por temperatura;
corriente máxima de carga;
condiciones para reconexión después de una protección;
límite de descarga de las salidas de carga;
temperatura permitida para cargar y descargar;
posibilidad de desactivar ecualización;
configuración fija o programable del perfil LiFePO4.

Los perfiles heredados de baterías de plomo-ácido no deben aplicarse automáticamente. En particular, una etapa de ecualización puede ser inapropiada para LiFePO4. La compensación térmica también debe configurarse conforme a las indicaciones de la batería, no suponerse igual a la utilizada con plomo-ácido.

El BMS protege, pero no sustituye una configuración correcta

El sistema de gestión de batería o BMS puede intervenir ante sobretensión, subtensión, sobrecorriente o temperaturas fuera de rango, según su diseño. Esa protección es una última barrera; no debería usarse como método normal para controlar cada ciclo de carga.

También es necesario revisar qué sucede si el BMS desconecta la batería mientras el panel continúa conectado. Algunos controladores requieren una secuencia específica de conexión o pueden comportarse de manera distinta sin una referencia estable de batería.

La corriente de carga merece especial atención. Como supuesto hipotético, un controlador con salida nominal de 20 A no necesariamente cargará siempre a 20 A: la corriente dependerá de la potencia solar disponible, la tensión de carga, las pérdidas y las limitaciones internas. A la inversa, si el controlador puede entregar más corriente de la permitida por la batería o su BMS, será necesario establecer un límite compatible.

Para profundizar en la química, la protección y las diferencias respecto a otras baterías, puede revisar las ventajas de LiFePO4 en sistemas solares para CCTV. La energía nominal expresada en Wh no debe confundirse con energía utilizable en la carga: intervienen los límites del BMS, el estado de carga, la temperatura, la conversión y las pérdidas del sistema.

Costo total y límites del controlador

El menor precio de compra no siempre representa el menor costo durante la vida del proyecto. Tampoco un MPPT más costoso garantiza por sí mismo una mejor inversión. La comparación debe considerar qué problema resuelve cada arquitectura.

Factor de costo o diseño	Pregunta que debe responderse
Controlador	¿Su capacidad corresponde al arreglo y a la batería?
Paneles	¿PWM obliga a utilizar un voltaje nominal específico?
Cableado	¿La tensión del arreglo permite controlar corriente y caída de voltaje?
Batería	¿La captación estacional cubre la carga sin sobredimensionarla en exceso?
Consumo propio	¿Cuánta energía toma el controlador durante la noche?
Gabinete y temperatura	¿El equipo puede operar sin reducción excesiva de potencia?
Instalación y servicio	¿La configuración puede verificarse y mantenerse en campo?
Expansión	¿Hay margen eléctrico real para añadir panel o carga?
Monitoreo	¿Se necesita comunicación remota o registro de fallas?

Un controlador sobredimensionado también tiene desventajas

Seleccionar el controlador más grande disponible puede elevar el costo y el consumo propio sin aportar un beneficio proporcional. Además, la corriente nominal anunciada puede depender de la tensión de batería, la temperatura ambiente, la ventilación o la configuración.

Hay que revisar la ficha técnica actual para conocer:

potencia fotovoltaica máxima por tensión de batería;
Voc máximo corregido por temperatura;
corriente fotovoltaica máxima;
corriente máxima de carga;
reducción de capacidad por temperatura;
calibre y tipo de terminales;
protecciones integradas y externas requeridas;
capacidad de las salidas para carga;
grado de protección ambiental del equipo o gabinete;
opciones de monitoreo y parámetros ajustables.

No debe confundirse la corriente de entrada del panel con la corriente de salida hacia la batería. En un MPPT reductor, la salida puede tener una corriente mayor que la entrada porque la tensión se transforma. La potencia, menos las pérdidas de conversión, sigue siendo el límite físico.

Dos ejemplos de sistemas con MPPT

Como referencias de selección, no como paquetes probados para cualquier instalación, el sistema Maxsol CS8040 de 80 W y 576 Wh documenta un panel monocristalino de 80 W, batería LiFePO4 de 12.8 V, 45 Ah y 576 Wh nominales, controlador MPPT y tres salidas DC12V. RS485 es opcional.

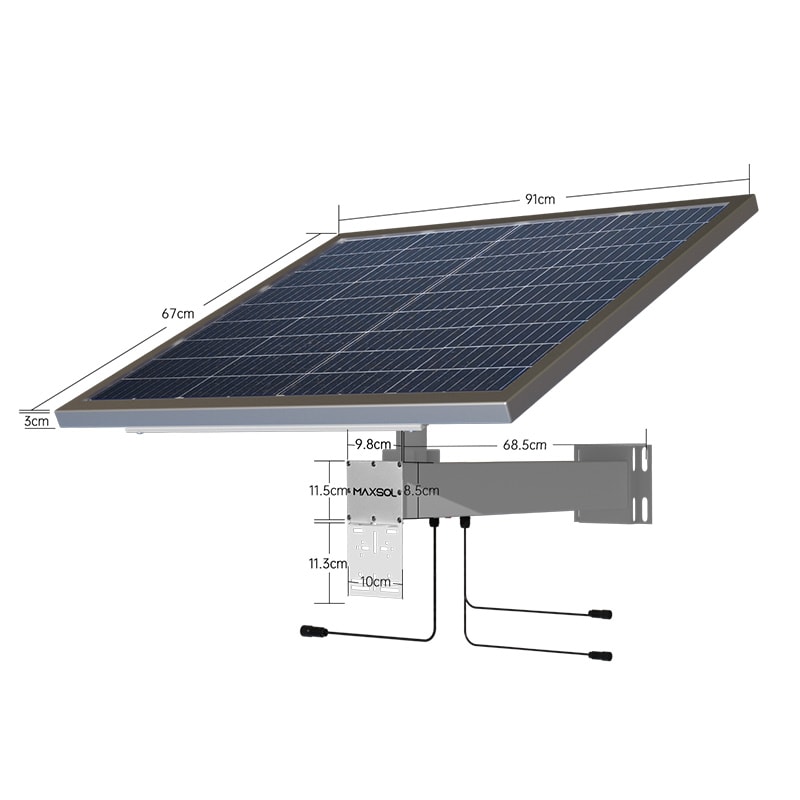

Para una configuración nominal mayor, el sistema Maxsol CS12060 de 120 W y 768 Wh documenta un panel monocristalino de 120 W, batería LiFePO4 de 12.8 V, 60 Ah y 768 Wh nominales, controlador MPPT y tres salidas DC12V. RS485 también es opcional.

Estos datos no establecen autonomía, energía entregada, vida útil ni operación continua garantizada. Antes de especificar cualquiera de los dos, se debe confirmar la ficha vigente y la configuración suministrada, incluidos los límites fotovoltaicos del controlador, la temperatura permitida de carga, las protecciones y la compatibilidad con las cargas.

Cuándo conviene cada tipo de controlador

Elija PWM cuando:

el sistema es pequeño y de arquitectura simple;
el panel está diseñado para coincidir con la tensión de la batería;
la distancia entre panel, controlador y batería es corta;
las condiciones solares y térmicas son relativamente previsibles;
el consumo propio extremadamente bajo es prioritario;
no se espera ampliar el arreglo;
el ahorro inicial compensa la menor flexibilidad de diseño.

PWM puede ser razonable para una carga auxiliar modesta o una instalación no crítica donde el arreglo ya está eléctricamente adaptado. Sin embargo, no debería seleccionarse solo porque la potencia nominal del panel parezca suficiente.

Elija MPPT cuando:

la tensión del panel es mayor que la tensión de la batería;
existe variación estacional importante de temperatura e irradiancia;
se necesita mayor libertad para configurar paneles en serie o paralelo;
el cableado fotovoltaico es largo y conviene operar a mayor tensión y menor corriente;
la energía disponible es limitada frente a una carga continua;
se requiere margen para modificar el arreglo;
la aplicación necesita monitoreo o parámetros de carga configurables;
el valor de la energía recuperada justifica el costo y consumo propios.

Para cámaras IP, enlaces inalámbricos, puntos de acceso o equipos de red que operan continuamente, MPPT suele facilitar un diseño más robusto. Aun así, el controlador debe comprobarse como parte de un sistema completo, no como un componente aislado.

Errores frecuentes que deben evitarse

Comparar únicamente la corriente nominal de los controladores.
Ignorar el aumento del Voc con bajas temperaturas.
Sumar paneles en paralelo sin revisar la corriente de entrada.
Suponer que todos los perfiles “LiFePO4” utilizan los mismos voltajes.
Usar el BMS como regulador cotidiano de la carga.
Confundir eficiencia MPPT con eficiencia total del sistema.
Omitir el consumo nocturno del controlador.
Calcular autonomía usando todos los Wh nominales de la batería.
Instalar paneles donde habrá sombra recurrente.
Agregar paneles sin revisar la potencia y corriente máximas de carga.
Dar por hecho que RS485 u otra función de comunicación viene incluida.
Elegir el controlador antes de definir la carga real y sus picos de consumo.

En términos prácticos, MPPT es la opción preferible cuando se busca flexibilidad eléctrica y mejor adaptación a condiciones variables; PWM conserva sentido en instalaciones sencillas, pequeñas y cuidadosamente acopladas. El siguiente paso es comparar los modelos vinculados con el número de salidas requerido, la carga continua y sus picos, las distancias de cableado, la potencia del panel, el entorno de instalación y las necesidades de gestión o RS485, verificando siempre la ficha técnica y la configuración suministrada.
