Energía solar y PoE para redes sin red eléctrica

La energía solar y PoE pueden trabajar juntas para operar cámaras, puntos de acceso y enlaces de red donde no existe una toma eléctrica. El panel recarga una batería mediante un controlador; después, una interfaz de corriente directa a PoE toma energía de esa batería y la entrega al dispositivo a través del cable Ethernet.

Sin embargo, conectar ambos sistemas exige más que ajustar un voltaje. Es necesario verificar el consumo real, la autonomía, los rangos de entrada y salida, la polaridad, el pinout y el tipo de PoE que acepta cada equipo. Además, la energía solar no genera la conexión de datos: el tráfico debe provenir de un router, switch, grabador, radioenlace u otra fuente de red.

Cómo recorren el sistema la energía solar y los datos Ethernet

En una instalación de energía solar y PoE para redes sin conexión eléctrica existen dos recorridos relacionados, pero funcionalmente distintos.

La ruta típica de energía es:

1. Panel fotovoltaico: convierte la radiación solar en energía eléctrica.
2. Controlador de carga: regula la energía procedente del panel para cargar la batería dentro de los límites configurados.
3. Batería: almacena energía para alimentar el sitio cuando la producción solar disminuye o desaparece.
4. Interfaz DC a PoE: recibe corriente directa de la batería y la convierte o eleva al voltaje requerido por el dispositivo.
5. Dispositivo alimentado: recibe energía por el cable Ethernet, siempre que sean compatibles el voltaje, la polaridad, el pinout y el protocolo.

La ruta de datos puede ser:

• Router o módem hacia una cámara IP.
• Switch hacia un punto de acceso inalámbrico.
• Grabador de video hacia una cámara.
• CPE o puente inalámbrico hacia un equipo remoto.
• Switch local hacia varios dispositivos de red.

Una interfaz DC a PoE puede combinar la alimentación y los datos en el mismo cable de salida, pero no crea acceso a internet, direccionamiento IP ni conectividad por sí sola. Su puerto de datos necesita conectarse a una fuente Ethernet adecuada.

Ejemplo de una cámara PoE existente

Para alimentar una cámara instalada sin red eléctrica convencional, primero se identifica qué tipo de entrada PoE utiliza. Después se revisa si la batería y la interfaz DC a PoE pueden suministrar ese voltaje y la potencia requerida de manera continua.

La arquitectura podría ser:

Panel solar → controlador → batería → interfaz DC a PoE → cámara

Mientras tanto, los datos podrían seguir una ruta como:

Puente inalámbrico o router → interfaz DC a PoE → cámara

En algunos sitios se necesitarán cargas adicionales, como un radioenlace, router celular, switch o grabador. Todas deben incluirse en el balance energético; no basta con considerar únicamente la cámara.

Separar las funciones de carga, almacenamiento y PoE

Un error común consiste en tratar el sistema solar como una sola fuente con capacidad PoE integrada. En realidad, cada etapa cumple una función distinta y tiene límites propios.

Etapa	Función principal	Qué se debe confirmar
Panel fotovoltaico	Producir energía durante las horas disponibles de sol	Potencia, voltaje y corriente dentro de los límites del controlador
Controlador de carga	Gestionar la carga de la batería	Tipo de batería, límites fotovoltaicos, ajustes y protecciones
Batería	Almacenar energía	Voltaje nominal, capacidad, temperatura de carga y límites de descarga
Convertidor o inyector DC a PoE	Adaptar la alimentación para el equipo Ethernet	Entrada DC, salida PoE, potencia continua, polaridad, pinout y protocolo
Equipo de red	Consumir energía y transmitir datos	Consumo normal, picos, voltaje aceptado y estándar PoE

Como referencia de selección, el sistema solar Maxsol CS12060 de 120 W y 768 Wh documenta un panel monocristalino de 120 W, batería LiFePO4 de 12.8 V y 60 Ah con energía nominal de 768 Wh, controlador MPPT y tres salidas DC de 12 V. La interfaz RS485 es opcional.

Esas cifras no determinan por sí solas cuántas horas podrá operar una cámara. Los 768 Wh son energía nominal de batería, no energía útil garantizada a la salida. Deben considerarse las pérdidas de conversión, los límites de descarga, el consumo de todos los equipos, la temperatura, el estado de carga y la energía que el panel logre reponer.

Antes de utilizar cualquier sistema solar, se debe consultar la ficha técnica y la configuración suministrada para confirmar:

• Límites de voltaje, corriente y potencia fotovoltaica del controlador.
• Temperaturas permitidas para cargar la batería.
• Protecciones y parámetros de carga.
• Voltaje disponible en las salidas DC.
• Conectores, fusibles y calibre del cable.
• Consumo propio del controlador y de otros componentes.

El controlador de carga no sustituye al convertidor PoE. Del mismo modo, un convertidor DC a PoE no controla la carga de la batería.

PoE pasivo frente a negociación IEEE

No todas las conexiones llamadas “PoE” funcionan de la misma manera. La diferencia más importante está entre la inyección pasiva de voltaje y los sistemas basados en estándares IEEE con detección o negociación.

PoE pasivo

En un sistema pasivo, la interfaz aplica un voltaje sobre pares específicos del cable Ethernet sin comprobar necesariamente qué dispositivo está conectado. Dependiendo del diseño, también pueden variar la polaridad y la asignación de pines.

Esto implica riesgos concretos:

• Un voltaje incorrecto puede dañar el dispositivo.
• El pinout puede no coincidir con el equipo receptor.
• La polaridad puede estar invertida.
• Dos productos etiquetados como “PoE pasivo” pueden no ser compatibles.
• Una salida ajustable no identifica automáticamente la demanda del equipo.

El PoE pasivo puede ser apropiado cuando toda la cadena está documentada y ha sido verificada, pero no debe conectarse mediante prueba y error.

PoE con detección o negociación IEEE

En implementaciones basadas en estándares como IEEE 802.3af, 802.3at o 802.3bt, el equipo suministrador y el dispositivo alimentado siguen procesos definidos para detectar, clasificar o negociar la entrega de energía, según el estándar y la implementación.

No se debe asumir que una interfaz cumple esos procesos solamente porque:

• Tiene salida cercana a 48 V.
• Utiliza conectores RJ45.
• Permite regular el voltaje.
• Se describe de forma general como inyector PoE.
• Puede transportar Ethernet Gigabit.

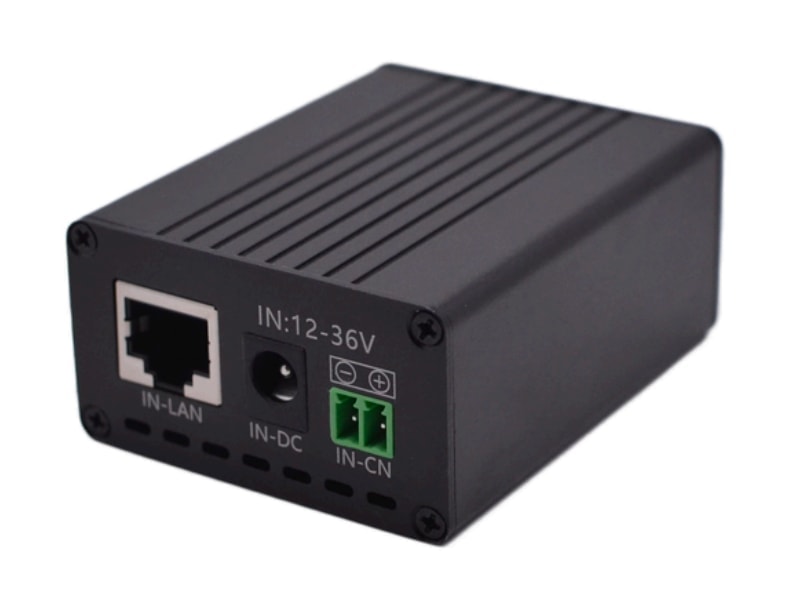

Por ejemplo, el convertidor Maxsol POE24V de DC a PoE documenta una entrada de 12 a 36 V DC, salida PoE ajustable de 12 a 57 V, Ethernet Gigabit y pantalla LCD de voltaje. También se documenta una carga continua máxima de 30 W para conversión de 12 V a 48 V.

Estos datos no establecen detección o negociación IEEE. Por ello, antes de conectarlo deben verificarse el voltaje, la polaridad, el pinout y el protocolo requerido por el dispositivo alimentado. Su eficiencia de conversión documentada de hasta 94% es un valor máximo, no una eficiencia garantizada para cualquier carga o condición.

Lista de compatibilidad para una cámara PoE

Antes de energizar una cámara existente, revise:

• ¿La cámara utiliza PoE pasivo o un estándar IEEE?
• ¿Qué voltaje acepta realmente?
• ¿Cuál es su consumo máximo, no solo el típico?
• ¿Tiene iluminadores infrarrojos, calefactor, desempañador o movimiento PTZ?
• ¿Qué pares del cable reciben la energía?
• ¿Cuál es la polaridad esperada?
• ¿La interfaz DC a PoE realiza negociación o solo inyecta voltaje?
• ¿Su potencia continua cubre la demanda máxima?
• ¿La distancia y el calibre del cable provocarán una caída de voltaje relevante?
• ¿El puerto Ethernet soporta la velocidad necesaria?
• ¿El equipo requiere puesta a tierra o protección adicional contra sobretensiones?

Si cualquiera de estos datos falta, lo correcto es consultar las fichas técnicas de ambos extremos antes de hacer la conexión.

Hacer coincidir los voltajes de batería y convertidor

La compatibilidad debe evaluarse como un rango operativo, no como la coincidencia de una sola cifra nominal. Una batería identificada como “12 V” no mantiene exactamente 12 V durante toda su operación: el voltaje cambia con la carga, descarga, temperatura y funcionamiento del controlador.

Por eso, la entrada del convertidor debe aceptar:

• El voltaje más alto que puede presentarse durante la carga.
• El voltaje más bajo permitido antes de la protección por descarga.
• Las variaciones transitorias razonables del sistema.
• La corriente necesaria en el lado de entrada.

También se debe comprobar la salida. Ajustar un convertidor a 48 V, por ejemplo, únicamente define un nivel de voltaje; no confirma compatibilidad IEEE ni garantiza que la polaridad o los pines sean correctos.

La corriente aumenta en el lado de menor voltaje

Cuando se eleva el voltaje de una batería de bajo voltaje a una salida PoE más alta, la corriente de entrada será mayor que la corriente de salida, además de las pérdidas de conversión.

En un ejemplo exclusivamente hipotético, si una carga recibiera 20 W y el proceso de conversión se asumiera en 90%, el convertidor demandaría aproximadamente 22.2 W de la batería. A 12 V, esto equivaldría a cerca de 1.85 A, sin incluir otros consumos o variaciones de voltaje.

Estas cifras son supuestos didácticos, no resultados medidos ni desempeño garantizado de un producto. Para diseño deben utilizarse los límites indicados en las fichas técnicas y márgenes adecuados para cableado, conectores, fusibles y temperatura.

Caída de voltaje y longitud del cable

Un cable largo introduce resistencia. La caída de voltaje depende de la corriente, la longitud, el calibre, el material del conductor y la forma en que se distribuye la alimentación entre los pares.

Las posibles consecuencias incluyen:

• Reinicios nocturnos al encender el infrarrojo.
• Pérdida de conexión durante movimientos PTZ.
• Voltaje insuficiente en el dispositivo.
• Calentamiento de conectores o cables inadecuados.
• Operación intermitente difícil de diagnosticar.

Conviene medir el voltaje en el extremo de la carga bajo la condición de mayor consumo, no solamente en la salida del convertidor sin carga.

Presupuestar la demanda continua y de arranque

El diseño debe cubrir tres aspectos diferentes: potencia instantánea, consumo de energía durante el tiempo de operación y capacidad de reposición solar. Si uno de ellos resulta insuficiente, el sistema puede fallar aunque los otros dos parezcan adecuados.

Potencia continua

Sume la demanda máxima continua de:

• Cámaras.
• Puntos de acceso o CPE.
• Router o módem.
• Switches.
• Convertidores DC.
• Controlador y accesorios.
• Calefactores, iluminación u otras cargas auxiliares.

Para sistemas con varios puertos, puede seguir un proceso específico para calcular el presupuesto PoE de cámaras de seguridad sin confundir la capacidad total del switch con la potencia disponible en cada puerto.

Picos y cambios de modo

Muchos dispositivos no consumen lo mismo todo el tiempo. Una cámara puede demandar más energía cuando:

• Enciende sus LED infrarrojos.
• Activa un iluminador de luz blanca.
• Mueve motores PTZ.
• Enciende un calefactor o ventilador.
• Reinicia o actualiza sus componentes.

El convertidor y el sistema de alimentación deben soportar esas condiciones dentro de sus límites. Diseñar únicamente con el consumo “típico” puede provocar reinicios justo cuando cambia la iluminación o el clima.

Energía diaria y autonomía

Considere este escenario como un ejemplo hipotético, no como una predicción de autonomía:

• Cámara: 10 W.
• Radioenlace: 7 W.
• Pérdidas y consumos auxiliares asumidos: 3 W.
• Carga continua total asumida: 20 W.

Operando durante 24 horas, la demanda teórica sería de 480 Wh por día. Sin embargo, esta multiplicación no determina la batería ni el panel definitivos. Todavía faltaría considerar energía utilizable, reservas, pérdidas reales, temperatura, periodos con menor producción y límites de carga y descarga.

No existe una autonomía universal basada únicamente en los Wh nominales de una batería. Para desarrollar el balance completo, resulta más útil seguir un proceso de dimensionamiento de un sistema solar aislado para CCTV, usando los consumos y condiciones reales del sitio en México en lugar de asumir horas solares genéricas.

Lista de verificación para una arquitectura compatible

Antes de comprar, instalar o energizar los componentes, conviene validar la arquitectura completa.

1. Definir todas las cargas

Registre para cada equipo:

• Voltaje de entrada.
• Consumo normal y máximo.
• Tipo de PoE.
• Funciones que elevan el consumo.
• Horario de operación.
• Prioridad en caso de energía limitada.

2. Identificar la fuente de datos

Determine si la red llegará mediante:

• Router local.
• Enlace inalámbrico punto a punto.
• CPE conectado a una red remota.
• Módem celular.
• Switch o grabador ubicado en el mismo gabinete.

Compruebe puertos, velocidad Ethernet, direccionamiento, capacidad de gestión y distancia de transmisión.

3. Verificar la etapa solar

Confirme:

• Compatibilidad entre panel y controlador.
• Compatibilidad del perfil de carga con la batería.
• Límites eléctricos del controlador.
• Temperatura permitida para cargar la batería.
• Protecciones y desconexión por bajo voltaje.
• Capacidad para reponer el consumo del sitio.

4. Verificar la etapa DC a PoE

Revise:

• Rango completo de entrada DC.
• Voltaje de salida.
• Potencia continua máxima.
• Corriente disponible.
• Eficiencia bajo la condición de diseño.
• Polaridad y pinout.
• Tipo de PoE y negociación.
• Velocidad de datos.
• Comportamiento ante cortocircuito, sobrecarga y bajo voltaje.

5. Evaluar instalación y ambiente

Una arquitectura eléctricamente compatible todavía necesita una instalación apropiada. Considere:

• Gabinete y protección ambiental requeridos por el sitio.
• Temperatura interior del gabinete.
• Sellado de entradas de cable.
• Protección contra sobretensiones.
• Puesta a tierra cuando corresponda.
• Fusibles cerca de la fuente de energía.
• Separación y sujeción del cableado.
• Acceso seguro para mantenimiento.
• Orientación y ausencia de sombreado persistente en el panel.

No se debe asumir que un convertidor o batería sin una clasificación ambiental documentada puede quedar expuesto directamente a lluvia, polvo o radiación solar.

6. Probar antes del despliegue

Realice una prueba controlada con la configuración final:

• Mida voltajes en reposo y bajo carga.
• Active infrarrojo, PTZ y demás funciones de alto consumo.
• Compruebe estabilidad del enlace de datos.
• Simule una transición entre carga solar y operación con batería.
• Revise conectores y cableado en busca de calentamiento.
• Confirme que las protecciones actúan sin provocar ciclos continuos de reinicio.

Los productos vinculados son ejemplos para evaluación y no deben interpretarse como un conjunto cuya compatibilidad haya sido probada. La selección final depende de la versión, configuración y ficha técnica vigente de cada componente.

Errores frecuentes que conviene evitar

• Suponer que todo PoE de 48 V es IEEE. El voltaje por sí solo no establece negociación ni cumplimiento de un estándar.
• Conectar PoE pasivo sin verificar el pinout. Una asignación incorrecta puede dañar el puerto.
• Usar los Wh nominales como energía totalmente disponible. Siempre existen límites y pérdidas.
• Ignorar el equipo que proporciona los datos. Energizar la cámara no crea conectividad.
• Diseñar con el consumo típico. El máximo y los picos son los que ponen a prueba la fuente.
• No considerar la corriente del lado de 12 V. Elevar el voltaje puede exigir corrientes importantes en batería, fusibles y conductores.
• Asumir operación 24/7 por el tamaño del panel. La continuidad depende del balance energético completo y de las condiciones reales.
• Instalar sin medir. Las pruebas bajo carga ayudan a detectar caída de voltaje, calentamiento e inestabilidad antes del montaje definitivo.

Próximo paso para seleccionar los componentes

Documente primero el número de puertos, la carga máxima de cada dispositivo, las distancias de cableado, el voltaje de batería, el tipo de PoE, el ambiente y las funciones de administración requeridas. Después compare esos datos con las fichas y configuraciones vigentes de los modelos Maxsol enlazados, sin asumir compatibilidad automática entre ellos.
