Cómo calcular el presupuesto PoE para cámaras de seguridad

Para calcular el presupuesto PoE de un sistema de videovigilancia, no basta con multiplicar el número de cámaras por un consumo promedio. Debes sumar la demanda máxima documentada de los equipos que operarán al mismo tiempo, verificar que cada puerto pueda entregar la potencia y el estándar requeridos, y confirmar que el total quede dentro del presupuesto PoE del switch con un margen de reserva.

Una calculadora de presupuesto PoE para cámaras puede ser una hoja de cálculo sencilla. Lo importante es usar datos de ficha técnica, considerar funciones que elevan el consumo —como iluminación IR, calefactor, PTZ o analítica— y no confundir la potencia de una fuente de alimentación con la potencia PoE realmente disponible para los puertos.

Reúne el requerimiento de potencia de cada dispositivo

El punto de partida es la ficha técnica de cada equipo alimentado por Ethernet. Registra la potencia máxima, no sólo el consumo típico. En una instalación de seguridad, la carga puede aumentar de noche, durante movimientos de un domo PTZ o cuando se activan accesorios integrados.

Incluye todos los dispositivos PoE, no únicamente las cámaras:

• Cámaras fijas, domos, bullet y PTZ.
• Cámaras con iluminador infrarrojo o luz blanca.
• Equipos con calefactor, ventilador o limpiador.
• Intercomunicadores, lectores, puntos de acceso y puentes inalámbricos, si comparten el switch.
• Extensores o repetidores PoE, cuando estén presentes.
• Cualquier equipo que reciba energía desde un puerto PoE.

Para cada dispositivo, anota estos campos:

Dato por dispositivo	Por qué importa
Cantidad	Define cuántas cargas se sumarán.
Potencia máxima indicada por el fabricante	Es la base del cálculo de carga.
Estándar PoE requerido	Debe ser compatible con el puerto: IEEE 802.3af, 802.3at o 802.3bt, según corresponda.
Puerto o zona de conexión	Ayuda a revisar límites por puerto y distribución física.
Condición de carga máxima	Identifica si el máximo ocurre con IR, calefacción, movimiento PTZ u otra función.
Potencia medida, si existe	Puede servir para operación, pero no debe sustituir el máximo de diseño.

No asumas que todas las cámaras consumen lo mismo. Dos modelos con resolución similar pueden tener necesidades muy diferentes debido al lente motorizado, iluminación integrada, audio, carcasa climatizada o movimientos mecánicos.

Usa el máximo de ficha técnica, no una cifra estimada

Una cámara puede operar con menor consumo durante el día y elevarlo de noche al encender LEDs IR. Un PTZ puede aumentar su demanda al mover motores, activar zoom o usar iluminación. Si el cálculo se basa en una lectura momentánea baja, el sistema podría fallar justamente cuando todas las cámaras exijan más potencia.

Cuando la ficha técnica ofrezca un rango, usa el extremo superior para el presupuesto. Si el fabricante separa el consumo de la cámara y el de accesorios, suma ambos sólo cuando funcionen simultáneamente.

También revisa si la potencia indicada corresponde a:

• Consumo del dispositivo.
• Potencia solicitada al switch.
• Potencia recibida en el extremo de la cámara.
• Potencia de una fuente local de corriente directa.

Estas referencias no siempre son equivalentes, especialmente en enlaces largos donde existe pérdida en el cableado.

Separa los límites por puerto del presupuesto total

Un switch PoE debe aprobar dos pruebas a la vez:

1. Cada puerto debe poder alimentar al dispositivo conectado.
2. La suma de todas las cargas debe caber dentro del presupuesto PoE total.

Cumplir una no garantiza cumplir la otra. Un switch puede tener suficiente potencia total, pero no entregar la potencia o el estándar necesarios en un puerto concreto. A la inversa, puede tener puertos capaces de alimentar dispositivos exigentes, pero no suficiente presupuesto agregado para hacerlo en todos simultáneamente.

Límite por puerto: estándar y watts disponibles

El estándar PoE define la forma en que el switch y el dispositivo negocian alimentación. Como regla de diseño, verifica de forma directa:

• El estándar PoE solicitado por cada cámara.
• La potencia máxima de salida del puerto.
• Si ciertos puertos tienen una capacidad distinta a los demás.
• Si hay puertos reservados para uplink, datos o funciones específicas.
• Si el equipo requiere dos pares o cuatro pares para recibir energía.

Por ejemplo, no debes conectar un equipo que requiere IEEE 802.3bt a un puerto cuya capacidad documentada sea únicamente IEEE 802.3af/at. Tampoco debes asumir que todos los puertos de un switch tienen el mismo límite sólo porque el equipo se describe como “PoE”.

Presupuesto total: la bolsa de potencia compartida

El presupuesto total es la potencia que el switch puede asignar en conjunto a sus puertos PoE. Si varios equipos se encienden o aumentan su consumo al mismo tiempo, todos compiten por esa bolsa común.

La lógica básica es:

Carga PoE simultánea total ≤ presupuesto PoE útil del switch

Sin embargo, para diseñar con holgura conviene usar una meta menor:

Carga PoE simultánea total ≤ presupuesto PoE útil × factor de utilización

Un factor de utilización de 80% deja aproximadamente 20% de reserva. El margen apropiado depende de si el sistema crecerá, de la variación de consumo de las cámaras y de la criticidad del sitio. En una instalación con equipos de demanda variable, una reserva mayor suele ser más prudente.

No confundas estas tres cifras:

• Potencia de la fuente interna: capacidad nominal de alimentación del equipo.
• Presupuesto PoE total: potencia asignable a puertos PoE bajo las condiciones documentadas.
• Límite por puerto: máximo que puede recibir un dispositivo en un puerto específico.

La fuente interna puede ser mayor que el presupuesto PoE publicado, porque el switch también requiere energía para su electrónica y puede contemplar márgenes de operación. Por eso la ficha técnica del switch debe indicar expresamente el presupuesto PoE disponible.

Suma la carga simultánea y agrega margen de diseño

No todos los equipos tienen que operar al máximo todo el tiempo, pero el diseño debe contemplar los escenarios en que varias cargas relevantes coinciden. En videovigilancia, esto puede ocurrir al anochecer, con lluvia o bajas temperaturas, durante una ronda PTZ programada o tras una restauración de energía.

La fórmula de una hoja de cálculo puede organizarse así:

Carga simultánea = Σ (cantidad × potencia máxima de cada tipo de dispositivo × factor de simultaneidad)

Después aplica el margen:

Capacidad de diseño requerida = carga simultánea ÷ (1 − margen de reserva)

Si defines 20% de reserva, divide la carga simultánea entre 0.80. Así no necesitas tratar el margen como un detalle final: se convierte en parte del criterio de selección.

Ejemplo matemático sin asumir consumo de cámaras

Supón que, después de capturar los valores máximos de las fichas técnicas, tu tabla arroja una carga simultánea de 96 W. Esta cifra es sólo un ejemplo de cálculo, no un consumo supuesto para ninguna cámara.

Con 20% de reserva:

96 W ÷ 0.80 = 120 W

El sistema requeriría un presupuesto PoE de al menos 120 W para cumplir exactamente esa regla de diseño. No quedaría margen adicional para crecimiento, variaciones no documentadas, pérdidas relevantes o nuevos dispositivos. Por ello, además del resultado matemático, conviene evaluar expansión futura y distribución por puertos.

Considera la distancia y el cableado

PoE se transporta por el cable Ethernet, por lo que la calidad, longitud y calibre del cable influyen en la energía disponible en el extremo. En tendidos extensos, una cámara puede requerir una potencia de alimentación mayor en el switch para recibir lo que necesita.

Antes de cerrar el cálculo, revisa:

• Longitud real de cada enlace, no sólo la distancia en plano.
• Categoría y calidad del cable.
• Conectores, patch cords, empalmes y puntos de interconexión.
• Estado del cableado existente.
• Uso de extensores PoE o tramos intermedios.
• Requerimientos específicos del fabricante de la cámara respecto a distancia y alimentación.

No agregues una cifra genérica de pérdida sin datos del enlace. Si el fabricante del equipo proporciona requisitos de potencia a determinada distancia, usa esa información; si no, considera medir o validar los tendidos críticos antes de la puesta en marcha.

Aplica un método neutral paso a paso

Este procedimiento funciona tanto para una instalación pequeña como para un proyecto de varias decenas de cámaras.

1. Haz un inventario de cargas PoE

Crea una fila por tipo de equipo. Agrupa modelos idénticos sólo si tienen la misma potencia máxima, estándar PoE y condición de uso.

Incluye equipos actuales y los que ya estén contemplados en la siguiente etapa del proyecto.

2. Identifica la condición de mayor demanda

Para cada equipo, escribe qué activa su consumo máximo: IR, luz blanca, PTZ, calefactor, audio, grabación local u otra función. Si el máximo de varios equipos puede coincidir, trátalos como carga simultánea.

3. Valida el puerto antes de sumar watts

Compara la necesidad de cada dispositivo contra la capacidad del puerto asignado. Revisa estándar IEEE, watts máximos por puerto y cualquier diferencia entre grupos de puertos.

Este paso evita un error frecuente: elegir un switch por tener watts totales suficientes, sin confirmar que el puerto destinado a una cámara especial pueda alimentarla.

4. Suma las cargas que podrían coincidir

Multiplica la potencia máxima documentada por la cantidad de dispositivos de cada grupo. Aplica un factor de simultaneidad sólo si puedes justificar que ciertas cargas no ocurrirán a la vez por diseño operativo.

Para sistemas de seguridad críticos, es más conservador considerar simultaneidad completa en las cámaras con IR, calefacción o iluminación que puedan activarse por las mismas condiciones ambientales.

5. Añade reserva y compara con el presupuesto publicado

Define una política de reserva, por ejemplo 20%, y calcula la capacidad necesaria. Confirma que el presupuesto PoE publicado del switch cubra ese resultado, no sólo la suma básica.

6. Revisa puertos, uplinks y crecimiento

La potencia es una parte de la selección. También debes verificar:

• Número de puertos PoE realmente disponibles.
• Puertos de enlace ascendente requeridos.
• Capacidad de red para el tráfico de video.
• Ubicación del switch y condiciones ambientales.
• Respaldo eléctrico requerido para el gabinete o cuarto de comunicaciones.
• Espacio disponible para futuras cámaras o equipos auxiliares.

Compara ejemplos de 120 W, 300 W y 400 W

Los siguientes equipos sirven para entender qué debes comparar. Sus cifras son características documentadas del equipo, no consumos de cámara ni una recomendación automática para una cantidad fija de dispositivos.

Ejemplo	Dato de potencia documentado	Límites por puerto documentados	Punto clave para el cálculo
PS1802G	Presupuesto PoE total de 120 W	Los puertos 7 y 8 admiten IEEE 802.3bt hasta 60 W	Revisa qué puertos usarán los equipos de mayor demanda y confirma la capacidad de los demás puertos.
PS11602G	Fuente interna de 300 W	Puertos 1 al 8: IEEE 802.3af/at, hasta 30 W por puerto	La fuente interna de 300 W no debe asumirse automáticamente como presupuesto PoE utilizable; confírmalo en la documentación aplicable.
PS14802SFG	Presupuesto PoE total de 400 W	Puertos 1 al 48: IEEE 802.3af/at, hasta 30 W por puerto	Deben cumplirse simultáneamente el tope de 400 W y el máximo de 30 W en cada puerto.

Ejemplo de 120 W: prioriza puertos y reserva

El switch Gigabit PoE de 8 puertos con 120 W tiene un presupuesto PoE total documentado de 120 W. Además, los puertos 7 y 8 admiten IEEE 802.3bt hasta 60 W.

Para calcular si aplica, suma la carga máxima simultánea de los dispositivos y compárala contra 120 W, manteniendo tu reserva. Después asigna los equipos que requieren mayor potencia a los puertos que cuentan con la capacidad documentada para ello.

No supongas la capacidad IEEE o la potencia máxima de los puertos 1 al 6 a partir de la información de los puertos 7 y 8. Verifica la documentación vigente del equipo antes de definir la asignación.

Ejemplo de 300 W: fuente interna no equivale por sí sola a presupuesto PoE

El switch Gigabit PoE de 16 puertos con fuente interna de 300 W documenta una fuente interna de 300 W. Sus puertos 1 al 8 soportan IEEE 802.3af/at con hasta 30 W por puerto.

La suma teórica de límites por puerto no sustituye el presupuesto agregado publicado. Para especificar el equipo correctamente, confirma el presupuesto PoE total disponible y compáralo con tu carga simultánea más la reserva. También valida en la documentación la disposición completa de puertos PoE y que sea suficiente para el número de equipos que planeas alimentar, independientemente del nombre comercial del switch o de sus puertos totales.

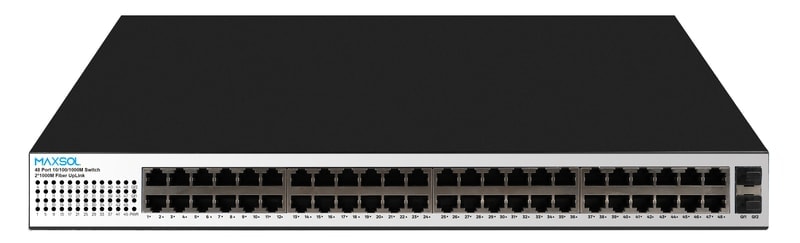

Ejemplo de 400 W: potencia compartida para más puertos

El switch PoE de 48 puertos con presupuesto de 400 W ofrece un presupuesto PoE total documentado de 400 W. Los puertos 1 al 48 soportan IEEE 802.3af/at hasta 30 W por puerto.

Esto no significa que puedas asignar 30 W a los 48 puertos al mismo tiempo: 48 × 30 W excedería ampliamente el presupuesto total de 400 W. La selección debe respetar ambos límites. Primero valida que ningún dispositivo rebase 30 W por puerto; después verifica que la suma simultánea de todos permanezca debajo de 400 W, con la reserva definida.

Vuelve a revisar el diseño antes de instalar

Una revisión final reduce el riesgo de reinicios, cámaras sin alimentación o desconexiones cuando aumenta la carga nocturna.

Usa esta lista de comprobación:

• Cada dispositivo tiene potencia máxima y estándar PoE identificados.
• Se incluyeron cámaras, puntos de acceso, intercomunicadores y otros equipos PoE conectados al mismo switch.
• Se consideraron IR, luz blanca, PTZ, calefactor y otras condiciones de mayor demanda.
• Cada cámara está asignada a un puerto compatible con su estándar y potencia.
• La carga simultánea total cabe en el presupuesto PoE documentado.
• El cálculo mantiene una reserva definida para variaciones y crecimiento.
• Se revisaron distancias, cableado y condiciones de los enlaces largos.
• Los uplinks y la capacidad de red se evaluaron por separado del presupuesto eléctrico.
• La alimentación de respaldo del sitio se dimensionó para switch, red y equipos necesarios.
• La configuración propuesta se validará con medición de consumo durante la puesta en marcha.

Errores comunes al calcular potencia PoE

Usar el consumo típico de la cámara. El sistema debe soportar la demanda máxima prevista, no sólo una condición de baja carga.

Sumar únicamente cámaras. Cualquier dispositivo PoE conectado al mismo switch participa en el presupuesto total.

Ignorar el máximo por puerto. Un presupuesto total amplio no resuelve una incompatibilidad de estándar o watts en el puerto.

Confundir fuente de alimentación con presupuesto PoE. Verifica siempre el dato específico de potencia PoE disponible para puertos.

Omitir crecimiento. Agregar cámaras posteriormente puede agotar el presupuesto aunque queden puertos físicos libres.

No probar de noche o bajo carga. Las pruebas de aceptación deben incluir los modos que incrementan el consumo, no sólo video en condiciones diurnas.

Preguntas frecuentes sobre presupuesto PoE para cámaras

¿Cuánta reserva debo dejar en un switch PoE?

No existe un porcentaje único para todos los proyectos. Una referencia práctica es reservar alrededor de 20%, y aumentar la reserva si habrá expansión, cargas variables o condiciones ambientales exigentes. La decisión debe basarse en la potencia máxima documentada, la criticidad del sitio y el plan de crecimiento.

¿Puedo dividir la potencia total entre el número de cámaras?

Sólo como una revisión muy preliminar. Esa división oculta diferencias importantes entre cámaras y no valida el límite individual de cada puerto. El método correcto suma la demanda máxima de cada tipo de equipo y verifica compatibilidad puerto por puerto.

¿Qué ocurre si se supera el presupuesto PoE?

El comportamiento depende del switch y su gestión de potencia. Algunos equipos pueden negar alimentación a nuevos dispositivos, limitar puertos o presentar desconexiones cuando la demanda excede la capacidad. Evita llegar a ese escenario mediante cálculo, reserva y prueba de carga.

¿Un puerto de 30 W siempre entregará 30 W a la cámara?

No necesariamente. El puerto tiene un límite máximo y la energía se negocia según la compatibilidad entre switch y dispositivo. Además, la potencia disponible en la cámara puede diferir de la suministrada por el switch debido al enlace. Consulta las especificaciones de ambos equipos y del cableado.

Como siguiente paso, compara el número de puertos, la carga simultánea, las distancias de cable, el entorno de instalación y los requisitos de gestión de tu proyecto contra los modelos Maxsol de 120 W, fuente interna de 300 W y presupuesto PoE de 400 W.
