Cómo alimentar cámaras PoE sin red eléctrica

Para alimentar cámaras PoE exteriores sin electricidad de la red se necesita integrar dos rutas distintas: una de energía y otra de datos. La ruta energética normalmente incluye panel solar, controlador MPPT, batería, protección y conversión DC a PoE; la ruta de datos conecta la cámara con un grabador, switch, radioenlace o red celular mediante Ethernet.

El sistema debe superar dos comprobaciones independientes. Primero, panel y batería deben entregar suficientes Wh durante la noche y los días de baja radiación. Segundo, la salida PoE debe coincidir con el voltaje, polaridad, pinout, protocolo y demanda de la cámara. Tener energía suficiente no garantiza compatibilidad PoE, y una salida de voltaje ajustable no implica por sí sola cumplimiento de IEEE 802.3af, 802.3at o 802.3bt.

Mapear las rutas de energía solar y datos Ethernet

Antes de comprar componentes, dibuje un diagrama de un solo sitio. Esto permite identificar pérdidas, puntos de falla, conectores expuestos y equipos que también consumirán energía.

Una arquitectura básica puede seguir esta secuencia:

Ruta de energía

Panel solar.
Protección y cableado fotovoltaico.
Entrada del controlador MPPT.
Batería LiFePO4 u otra tecnología adecuada.
Salida DC protegida.
Convertidor DC a PoE o switch PoE alimentado por DC.
Cable Ethernet exterior.
Interfaz PoE de la cámara.

Ruta de datos

Cámara IP.
Cable Ethernet.
Convertidor, inyector o switch.
Radio CPE, router celular, switch de agregación o grabador local.
Centro de monitoreo o red remota.

Bloque	Función principal	Qué se debe confirmar
Panel solar	Reponer diariamente la energía consumida	Potencia, orientación, sombras y radiación del mes de diseño
MPPT	Adaptar la entrada solar y cargar la batería	Rango fotovoltaico, perfil de carga y límites de corriente
Batería	Mantener el sitio activo sin producción solar	Wh nominales, energía utilizable, temperatura y autonomía
Conversión DC-PoE	Entregar energía a través del cable Ethernet	Entrada DC, salida, potencia continua, polaridad, pinout y protocolo
Ethernet	Transportar datos y energía	Longitud, categoría, conductor, conectores y caída de tensión
Backhaul	Llevar el video fuera del sitio	Cobertura, consumo, ancho de banda y comportamiento al reiniciar

En una instalación sencilla, un sistema integrado reduce la cantidad de piezas que deben seleccionarse por separado. Como referencia de arquitectura, el sistema solar Maxsol CS12060 de 120 W y 768 Wh documenta un panel monocristalino de 120 W, batería LiFePO4 de 12.8 V y 60 Ah —equivalente a 768 Wh nominales—, controlador MPPT y tres salidas DC de 12 V.

Estas características no determinan por sí mismas cuántas horas funcionará una cámara. La autonomía real depende de la carga total, las pérdidas, la energía utilizable de la batería, la radiación disponible y la estrategia de desconexión. Tampoco significa que el sistema solar y cualquier convertidor PoE formen un kit validado.

Para una explicación más amplia sobre la integración de comunicaciones y energía, consulte esta guía de redes PoE solares fuera de la red.

Medir la demanda de la cámara y los equipos auxiliares

No dimensione el sistema usando únicamente el consumo típico publicado para la cámara. Las cámaras exteriores pueden cambiar de demanda cuando activan iluminación infrarroja, calentadores, limpiadores, motores PTZ, analítica local o transmisión a máxima tasa de bits.

Prepare una tabla de carga con todos los equipos del sitio:

Cámara o cámaras IP.
Iluminadores infrarrojos separados.
Switch o convertidor PoE.
Radioenlace, CPE o router celular.
Grabador local.
Sensores, relevadores o controlador de acceso.
Ventiladores, calentadores o control térmico del gabinete.
Sistemas de monitoreo de batería y comunicaciones.

La energía diaria se calcula con:

Energía diaria (Wh) = potencia (W) × horas de operación

Si el consumo cambia entre día y noche, calcule cada periodo por separado:

Wh diarios de la cámara = W diurnos × horas diurnas + W nocturnos × horas nocturnas

Por ejemplo, una cámara hipotética que demande 8 W durante 12 horas y 12 W durante las otras 12 consumiría:

Día: 8 W × 12 h = 96 Wh.
Noche: 12 W × 12 h = 144 Wh.
Total de cámara: 240 Wh por día.

Si el radio de backhaul consume 5 W continuamente, agregaría 120 Wh diarios. Otros 2 W permanentes de electrónica sumarían 48 Wh. La carga base sería entonces de 408 Wh por día, antes de considerar conversión, cableado, temperatura y arranques.

Este ejemplo solo demuestra el método. Los valores de diseño deben venir de la ficha técnica y, preferentemente, de mediciones hechas con la configuración real.

Separar potencia continua y potencia de arranque

La carga máxima puede aparecer durante pocos segundos, pero aun así reiniciar el convertidor o activar la protección de la batería. Revise especialmente:

Encendido simultáneo de cámara y radio.
Activación del infrarrojo después de oscurecer.
Movimiento y zoom de una cámara PTZ.
Arranque de un módem celular.
Recuperación completa después de una desconexión por batería baja.
Corriente de entrada de capacitores en switches y convertidores.

Registre tanto la potencia estable como el pico de arranque. Si no existen datos confiables, mídalos en banco con una fuente DC y un instrumento capaz de capturar transitorios.

Dimensionar batería y panel para el mes de diseño

El dimensionamiento debe basarse en el mes con menor recurso solar relevante para el sitio, no en el promedio anual. En México, la radiación, nubosidad, temperatura y temporada de lluvias varían considerablemente según la región y las condiciones específicas del terreno.

Use datos solares correspondientes a las coordenadas del proyecto y determine:

Horas solares pico del mes de diseño.
Número requerido de días de autonomía.
Temperatura esperada dentro del gabinete.
Sombras estacionales.
Acumulación de polvo o suciedad.
Orientación e inclinación posibles.
Restricciones físicas del panel.

Para revisar el procedimiento con más detalle, puede consultar cómo dimensionar un sistema solar aislado para CCTV.

Cálculo preliminar de almacenamiento

Una aproximación inicial es:

Batería nominal requerida = consumo diario × días de autonomía ÷ fracción utilizable

La fracción utilizable debe reflejar los límites permitidos de descarga, la temperatura, el envejecimiento previsto y el margen operativo. No conviene asumir que todos los Wh nominales estarán disponibles en la salida PoE.

También deben incluirse las pérdidas reales entre:

Batería y convertidor.
Convertidor y salida PoE.
Cable Ethernet y cámara.
Cableado DC, fusibles y conectores.
Electrónica que permanece encendida.

Evite sumar márgenes arbitrarios varias veces. Una práctica más clara consiste en medir la demanda en la entrada de la batería y después aplicar un margen documentado para condiciones ambientales y degradación.

Cálculo preliminar del arreglo solar

La potencia mínima del panel puede estimarse como:

Potencia del arreglo = Wh diarios que deben reponerse ÷ horas solares pico ÷ factor global del sistema

El factor global representa pérdidas por temperatura del panel, orientación, suciedad, MPPT, cableado y carga de batería. Debe definirse de manera conservadora con base en los componentes y condiciones del proyecto, no usando la eficiencia máxima aislada de un solo dispositivo.

El arreglo también debe ser capaz de alimentar la carga diurna y recuperar la batería después de una noche o un periodo nublado. Un sistema que apenas repone el consumo promedio puede entrar en déficit acumulado si la batería comienza el día parcialmente descargada.

Energía nominal no equivale a autonomía garantizada

Una batería de 768 Wh no necesariamente puede alimentar una carga de 32 W durante exactamente 24 horas. Esa división ignora:

Límites de descarga establecidos por el sistema.
Pérdidas de conversión.
Caída de tensión en los cables.
Temperatura.
Consumos auxiliares.
Corrientes de arranque.
Energía reservada para evitar ciclos rápidos de apagado y encendido.

Por eso, la capacidad energética y la compatibilidad PoE deben revisarse como problemas separados.

Verificar voltaje, polaridad, pinout y protocolo

PoE no describe una sola combinación eléctrica. Una cámara puede utilizar PoE basado en estándares IEEE, PoE pasivo o una alimentación con voltaje y pares específicos definidos por su fabricante.

Antes de conectar el cable, confirme:

Rango de voltaje aceptado por la cámara.
Potencia máxima y corriente requeridas.
Si requiere detección o negociación IEEE.
Polaridad de los pares.
Pinout o modo de alimentación.
Potencia disponible al final del cable.
Comportamiento ante bajo voltaje.
Tipo y longitud del cable Ethernet.

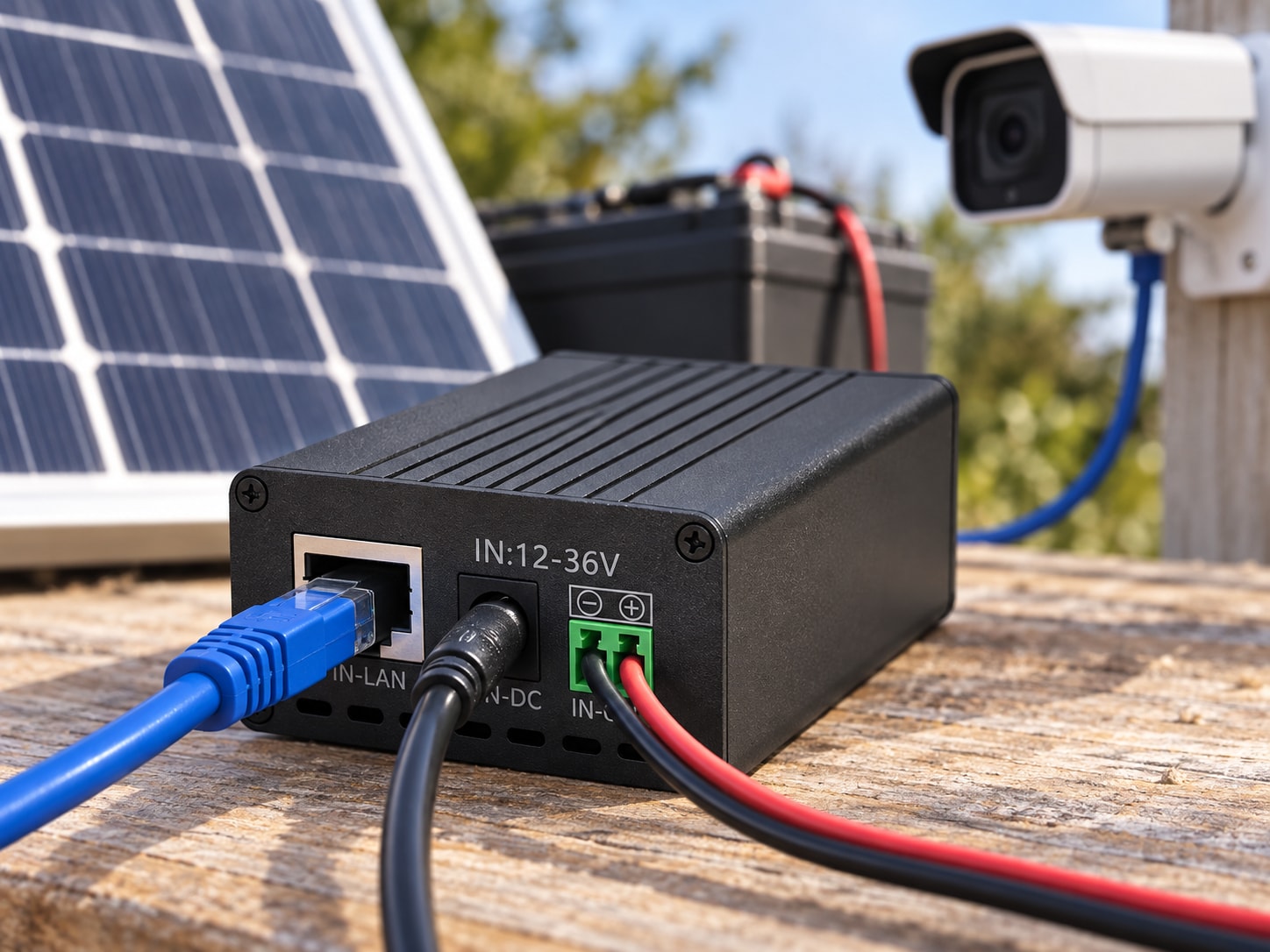

El convertidor Maxsol POE24V de DC a PoE ajustable acepta una entrada de 12 a 36 V DC y ofrece una salida PoE ajustable de 12 a 57 V, Ethernet Gigabit y pantalla LCD de voltaje. Para conversión de 12 V a 48 V, su carga continua documentada es de hasta 30 W.

Ese límite debe compararse con la demanda máxima de la cámara en la condición más exigente, no solamente con su consumo típico. La eficiencia documentada de hasta 94% es un valor máximo y no debe utilizarse como eficiencia garantizada para todos los voltajes y cargas.

Además, una salida ajustada a 48 V no demuestra detección, clasificación ni negociación con un dispositivo alimentado IEEE. Antes de usar este tipo de convertidor se deben verificar explícitamente protocolo, voltaje, polaridad y asignación de pares.

Considerar la caída de tensión del cable

En un enlace PoE, la cámara recibe menos potencia que la entregada por el convertidor debido a la resistencia del cable y de los conectores. La pérdida aumenta con:

Mayor distancia.
Conductores de menor sección.
Cables de aluminio cobrizado.
Corriente elevada.
Conectores deficientes.
Temperaturas altas.
Empalmes adicionales.

Verifique la potencia y el voltaje directamente en el extremo de la cámara bajo carga máxima. Una cámara puede funcionar en el banco con un cable corto y reiniciarse en campo cuando se instala el tendido definitivo.

Utilice cable adecuado para exterior, proteja las entradas contra humedad y alivie la tensión mecánica. La protección contra sobretensiones y una estrategia apropiada de puesta a tierra deben definirse según la exposición y el diseño eléctrico del sitio.

Incluir backhaul, monitoreo y cargas de reinicio

Una cámara remota no es útil si tiene energía pero pierde su canal de comunicación. El radio, router o módem debe incluirse en el presupuesto energético y en las pruebas de arranque.

Para seleccionar el backhaul, revise:

Ancho de banda de subida disponible.
Tasa de bits y número de cámaras.
Distancia y línea de vista en radioenlaces.
Cobertura real para conexiones celulares.
Consumo en transmisión y durante el arranque.
Alimentación DC o PoE requerida.
Acceso remoto para diagnóstico.
Recuperación después de una interrupción.

El monitoreo debe permitir detectar, como mínimo, pérdida de video, caída del enlace y estado energético crítico. Cuando la arquitectura lo permita, también es útil observar voltaje de batería, producción solar, corriente de carga y reinicios repetidos.

Diseñar un reinicio seguro

Al agotarse la batería, un diseño deficiente puede producir ciclos rápidos: el sistema se apaga, la tensión se recupera ligeramente, todos los equipos intentan arrancar y la batería vuelve a caer. Este comportamiento puede impedir la recuperación incluso cuando reaparece el sol.

Para evitarlo, considere:

Umbrales separados de desconexión y reconexión.
Histéresis suficiente.
Retardo antes del reinicio.
Arranque escalonado de backhaul y cámaras.
Prioridad para comunicaciones o monitoreo.
Bloqueo temporal después de varios intentos fallidos.
Recuperación controlada solo cuando exista energía suficiente.

La secuencia depende del proyecto. En algunos sitios conviene iniciar primero el backhaul para restablecer telemetría; en otros, el grabador o una cámara prioritaria debe arrancar antes que las cargas secundarias.

Probar en banco y comisionar antes del despliegue remoto

El ensamble debe probarse como un sistema completo, utilizando la cámara, firmware, cable, convertidor, radio y configuración que se instalarán en campo. Revisar cada componente por separado no revela todas las interacciones.

Pruebas mínimas en banco

Confirme la polaridad antes de energizar. Mida la salida DC y la salida PoE con instrumentos adecuados.
Ajuste el voltaje sin conectar la cámara. Después verifique nuevamente bajo carga.
Use la longitud real de cable. Si no puede instalarse todavía, pruebe con un tramo equivalente.
Active la carga nocturna. Fuerce el infrarrojo y cualquier función que aumente el consumo.
Genere tráfico real. Transmita video con la resolución, cuadros por segundo y tasa de bits previstos.
Pruebe el backhaul. Verifique reconexión, latencia operativa y acceso de administración.
Simule batería baja. Reduzca gradualmente la tensión de entrada y observe el orden de apagado.
Simule el retorno de energía. Confirme que todos los equipos reinician sin intervención local.
Repita varios ciclos. Busque arranques intermitentes, bloqueos y pérdida de configuración.
Mida el consumo en la batería. Este dato es más útil para el cálculo solar que sumar solamente consumos nominales.

Lista de comisionamiento en sitio

Antes de dejar el punto remoto en operación, documente:

Orientación, inclinación y ausencia de sombras críticas.
Tensión del arreglo solar y de la batería.
Corriente de carga en condiciones registradas.
Consumo diurno y nocturno.
Voltaje PoE en el convertidor y en la cámara.
Estado de conectores, sellos y prensaestopas.
Etiquetado de fusibles, cables y polaridad.
Calidad del enlace de datos.
Acceso remoto y alertas.
Secuencia de apagado y recuperación.
Fotografías y diagrama final de conexiones.

No cambie simultáneamente voltaje, cableado y configuración de red durante el diagnóstico. Modifique una variable a la vez y registre el resultado.

Errores comunes que comprometen un sitio PoE solar

Los problemas más frecuentes no suelen deberse a un solo componente, sino a supuestos no verificados:

Elegir la batería por Ah sin convertir a Wh.
Diseñar con el consumo diurno de la cámara e ignorar el infrarrojo.
Excluir radio, router, switch y electrónica auxiliar.
Confundir voltaje ajustable con compatibilidad IEEE PoE.
Utilizar la eficiencia máxima publicada como valor garantizado.
Ignorar la potencia de arranque.
Calcular el panel con el promedio anual en vez del mes crítico.
No considerar sombras, polvo y temperatura.
Probar con un cable corto y desplegar uno mucho más largo.
Conectar una cámara sin confirmar polaridad y pinout.
Permitir reinicios rápidos después de una descarga.
Suponer autonomía universal a partir de los Wh nominales.

Preguntas frecuentes

¿Se puede conectar directamente una cámara PoE a una batería de 12 V?

Normalmente se requiere una etapa de conversión o un equipo PoE diseñado para esa entrada. No debe conectarse directamente sin verificar el voltaje que acepta la cámara, la polaridad, el pinout y si necesita negociación IEEE.

¿Cuánto tiempo puede operar una cámara con una batería solar?

Depende de los Wh realmente utilizables y del consumo total medido en la batería. También influyen las pérdidas, el backhaul, el consumo nocturno, la temperatura y el umbral de desconexión. No existe una autonomía universal basada únicamente en la capacidad nominal.

¿Un convertidor con salida de 48 V funciona con cualquier cámara PoE?

No. El voltaje es solo una parte de la compatibilidad. También deben coincidir protocolo, detección, polaridad, pares utilizados, potencia y tolerancia a la caída de tensión.

¿Es necesario un switch PoE?

Para una sola cámara puede bastar una solución apropiada de conversión o inyección, siempre que sea eléctricamente compatible. Varias cámaras, administración remota, VLAN o necesidades de monitoreo pueden justificar un switch, pero su consumo y corriente de arranque deben agregarse al cálculo.

Como siguiente paso, compare las especificaciones documentadas de los modelos Maxsol enlazados con el número de puertos, carga máxima y de arranque, distancia de cable, presupuesto energético, ambiente y funciones de administración de su proyecto. Trátelos como ejemplos de arquitectura y valide en banco la combinación completa antes de instalarla en un sitio remoto.
