Lista de verificación de PoE exterior para instaladores

Un sistema PoE exterior confiable se especifica desde la fuente de energía hasta cada carga, no solamente por el número de puertos. El instalador debe comprobar voltajes, potencia por puerto, presupuesto total, pérdidas en cableado, protección eléctrica, condiciones del gabinete, puesta a tierra, enlaces de datos, monitoreo y comportamiento ante fallas.

La siguiente checklist para instaladores e integradores de energía PoE exterior sirve tanto para proyectos conectados a la red eléctrica como para sitios alimentados por paneles solares y baterías. No presupone que equipos de diferentes capas sean compatibles: antes de instalarlos se deben verificar voltaje, polaridad, pinout, protocolo PoE, protecciones y hojas de datos vigentes.

1. Mapear fuentes, cargas, convertidores e interfaces

Antes de seleccionar un switch o convertidor, dibuje el recorrido completo de energía y datos. Un diagrama sencillo evita errores como alimentar un equipo con el voltaje equivocado, duplicar conversiones o asumir que una salida Ethernet necesariamente negocia PoE.

El mapa debe incluir:

Fuente principal: red AC, panel fotovoltaico, batería, planta, UPS u otra fuente DC.
Voltaje nominal y rango real de operación de cada fuente.
Controlador solar, cargador, UPS o sistema de gestión de batería.
Convertidores DC-DC, fuentes AC-DC e inyectores PoE.
Switches PoE y switches de datos.
Cámaras, puntos de acceso, radios, sensores y otros dispositivos alimentados.
Uplinks de cobre o fibra.
Protecciones, interruptores, fusibles y medios de aislamiento.
Gabinetes, cajas de paso y entradas de cable.
Puntos de puesta a tierra y unión equipotencial.
Interfaces de monitoreo local o remoto.

Diferenciar equipos integrados y componentes para sistemas DC

Un equipo integrado para red eléctrica puede concentrar fuente, distribución PoE, administración y respaldo dentro de una sola caja. Por ejemplo, la caja Ethernet industrial administrable SBOX2802SFG-I documenta protección IP65, ocho puertos Gigabit PoE, dos ranuras Gigabit SFP, administración Layer 2, entrada AC100-240V y un módulo UPS DC55V integrado de 240W.

Ese valor del módulo UPS no debe interpretarse automáticamente como presupuesto PoE disponible. El integrador debe confirmar por separado la potencia total utilizable por los puertos, las condiciones de respaldo, la batería requerida y cualquier reducción aplicable.

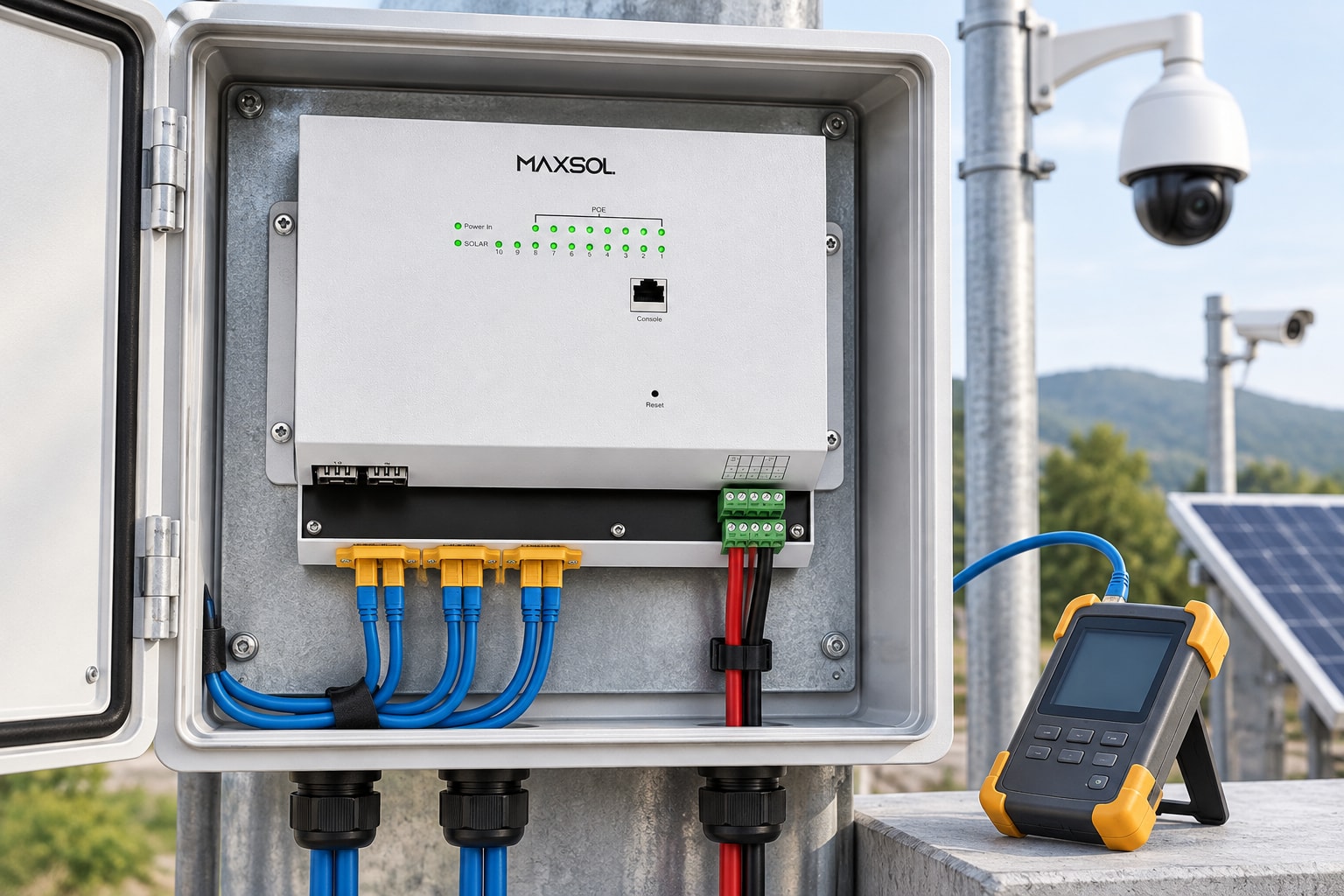

En una arquitectura solar, la distribución suele partir de paneles y baterías en corriente directa. El switch PoE industrial solar IOT2802SFG-S documenta ocho puertos Gigabit PoE, dos puertos SFP, presupuesto PoE de 120W, soporte BT de 90W, monitoreo de panel fotovoltaico y batería, entradas de panel y batería de DC22-29.2V, y PoE configurable a 24V o 48V en los puertos 3 y 4.

La elección no se reduce a “AC contra solar”. Hay que comparar toda la arquitectura:

Aspecto	Equipo integrado alimentado por red	Equipo orientado a energía solar DC
Fuente principal	Entrada AC dentro del rango documentado	Panel, controlador y batería dentro del rango DC admitido
Conversiones	Pueden estar integradas en el gabinete	Deben coordinarse con batería, controlador y cargas
Respaldo	Puede incluir un módulo UPS	Depende de batería, generación solar y estrategia de descarga
Dimensionamiento	Potencia PoE, respaldo y entrada AC	Energía diaria, demanda pico, autonomía y rango de batería
Monitoreo	Red, puertos y funciones disponibles del equipo	Red más variables fotovoltaicas o de batería documentadas
Riesgo habitual	Confundir potencia interna con presupuesto PoE	Suponer que cualquier batería o voltaje DC es compatible

Para ampliar esta comparación desde la perspectiva del sistema completo, conviene revisar la guía de cajas PoE exteriores, energía, fibra y baterías.

Checklist del mapa eléctrico y lógico

Registrar el rango de entrada de cada equipo, no solo su voltaje nominal.
Identificar dónde cambia AC a DC y dónde se eleva o reduce el voltaje.
Confirmar polaridad y conectores.
Distinguir puertos de datos, PoE y entradas de alimentación.
Verificar si cada dispositivo alimentado utiliza negociación IEEE, PoE pasivo u otra implementación.
Marcar las corrientes máximas de cada rama.
Separar claramente el trayecto de energía del trayecto de datos.
Confirmar qué funciones permanecen activas durante el respaldo.

2. Comprobar potencia por puerto, presupuesto total y caída de voltaje

El presupuesto PoE se debe calcular con la demanda máxima simultánea, no con el consumo promedio. Cámaras con iluminadores, calefacción, movimiento PTZ, radios transmitiendo y puntos de acceso con alta actividad pueden tener picos superiores a su operación en reposo.

Prepare una tabla de cargas con estos campos:

Carga	Puerto	Voltaje requerido	Potencia normal	Potencia máxima	Distancia	Función crítica
Cámara o radio	Identificador	Según ficha técnica	Dato documentado	Dato documentado	Longitud instalada	Sí o no

Sume la potencia máxima de todas las cargas que puedan operar al mismo tiempo. Después, compruebe:

Límite de potencia de cada puerto.
Presupuesto PoE total del switch.
Capacidad de la fuente o convertidor.
Corriente disponible en la entrada DC.
Consumo propio de switches, convertidores y accesorios.
Margen necesario para arranque, temperatura y futuras ampliaciones.
Tiempo de respaldo requerido, si existe batería.

No asuma que un puerto anunciado para una potencia alta puede suministrarla simultáneamente con todos los demás. La capacidad por puerto y el presupuesto total son límites distintos.

Revisar la caída de voltaje en DC y Ethernet

Toda resistencia en cables, terminales y conectores provoca pérdida de voltaje. En sistemas DC de bajo voltaje, una misma potencia demanda más corriente cuando el voltaje es menor, lo que puede aumentar las pérdidas.

Como revisión básica:

Calcule la corriente aproximada mediante I = P / V.
Obtenga la resistencia del recorrido completo de ida y retorno.
Estime la caída con ΔV = I × R.
Compruebe el voltaje que realmente llegará al equipo bajo carga máxima.
Considere terminales, empalmes, protecciones y convertidores, no solamente el cable.
Verifique los límites del fabricante para distancia, conductor, potencia y temperatura.

En proyectos solares, seleccionar 12V, 24V o 48V afecta corriente, cableado, conversiones y compatibilidad. La comparación de 12V, 24V y 48V para vigilancia solar ayuda a evaluar esas decisiones sin asumir que un voltaje es siempre mejor.

Uso de convertidores DC a PoE

El convertidor ajustable DC a PoE POE24V acepta una entrada de 12-36V DC y proporciona una salida PoE ajustable de 12-57V, Ethernet Gigabit y pantalla LCD de voltaje. Su carga continua documentada para conversión de 12V a 48V es de hasta 30W.

Esto no establece por sí solo negociación IEEE PoE. Antes de conectarlo, compruebe:

Voltaje exacto requerido por el dispositivo alimentado.
Potencia de arranque y potencia continua.
Polaridad y pinout de la salida.
Método de alimentación sobre Ethernet.
Corriente demandada desde la fuente.
Capacidad del cable y de la protección de rama.
Comportamiento ante cortocircuito, sobrecarga y reconexión.

Un convertidor, un switch solar y una caja integrada representan capas de diseño diferentes. Los modelos mencionados no constituyen un sistema cuya compatibilidad conjunta haya sido probada o establecida aquí.

3. Especificar controles térmicos, de humedad y sobretensión

La protección ambiental no termina al elegir una caja para exterior. También deben revisarse temperatura interna, condensación, radiación solar, entradas de agua, drenaje, corrosión, sellado de cables y disipación de calor.

Evaluación del gabinete

Incluya en la especificación:

Grado de protección ambiental documentado.
Temperaturas mínima y máxima previstas dentro del gabinete.
Calor generado por fuentes, switches, convertidores y baterías.
Exposición directa al sol.
Orientación y método de montaje.
Material y resistencia a las condiciones del sitio.
Entradas de cable con sellado adecuado.
Separación entre potencia, datos y componentes sensibles.
Espacio para radios de curvatura y mantenimiento.
Método para controlar condensación y humedad.
Acceso seguro para mediciones y reemplazos.

Una clasificación IP describe condiciones específicas de ingreso de sólidos y agua; no demuestra por sí sola control de condensación, desempeño térmico, resistencia química ni compatibilidad con todos los entornos.

Protección contra sobretensiones y fallas de rama

Las líneas exteriores de energía y cobre pueden introducir perturbaciones al gabinete. El esquema de protección debe cubrir las rutas reales por donde puede entrar una sobretensión.

Revise:

Protección en la alimentación principal.
Protección en ramales DC.
Protección en enlaces Ethernet de cobre expuestos.
Coordinación entre dispositivos de protección.
Longitud y trayectoria de conductores de descarga.
Puesta a tierra del gabinete y accesorios metálicos.
Protección individual o agrupada según criticidad.
Capacidad de desconectar una rama sin apagar todo el sitio.

Los valores y dispositivos concretos deben definirse conforme al proyecto, las instrucciones de los fabricantes y los requisitos aplicables a la instalación. No copie valores de otro sitio sin revisar su fuente, cableado, distancias y sistema de tierra.

Errores frecuentes en exteriores

Instalar protección solamente en el tablero principal.
Dejar cable de cobre exterior sin protección en uno de sus extremos.
Mezclar neutro, tierra y retorno DC sin un diseño definido.
Colocar baterías y electrónica en un volumen cerrado sin evaluación térmica.
Hacer entradas de cable por la parte superior sin controlar el escurrimiento.
Confiar en prensaestopas sin verificar diámetro y sellado.
No etiquetar fusibles o interruptores de cada carga.
Usar una tierra física deficiente como sustituto de una estrategia completa de protección.

4. Planear uplinks, monitoreo y aislamiento para servicio

La continuidad depende tanto del enlace de datos como de la alimentación. El uplink debe dimensionarse por distancia, ancho de banda, exposición eléctrica, redundancia y facilidad de diagnóstico.

Elegir cobre o fibra para el uplink

El cobre puede transportar datos y es sencillo de integrar, pero crea una trayectoria conductiva entre equipos. La fibra proporciona aislamiento eléctrico en el enlace de datos, aunque requiere verificar transceptores, conectores, presupuesto óptico, tipo de fibra y alimentación de los equipos en ambos extremos.

Cuando se utilicen puertos o ranuras SFP, confirme:

Compatibilidad del módulo con el equipo.
Velocidad admitida.
Tipo y cantidad de fibras.
Longitud de onda.
Tipo de conector.
Distancia óptica requerida.
Condiciones ambientales del transceptor.
Disponibilidad de repuestos compatibles.

La presencia de una ranura SFP no garantiza compatibilidad con cualquier transceptor.

Definir qué se necesita monitorear

La administración Layer 2 o el monitoreo de energía pueden facilitar el diagnóstico, pero primero deben definirse las variables útiles para la operación:

Estado y velocidad de cada puerto.
Consumo o estado PoE, cuando la función esté disponible.
Pérdida de enlace.
Errores y reinicios.
Estado del uplink.
Voltaje de entrada.
Estado de batería o panel, si el equipo lo documenta.
Alarmas y registros de eventos.
Hora correcta para correlacionar incidentes.
Acceso local en caso de pérdida de la red remota.

También conviene documentar direcciones IP de administración, VLAN, credenciales bajo el procedimiento de seguridad del proyecto, versiones de configuración y método de respaldo.

Incorporar aislamiento para mantenimiento

El técnico debe poder desenergizar una carga, un convertidor o una rama sin desmontar conductores energizados ni interrumpir todo el sistema.

Considere:

Interruptor o fusible identificable por rama.
Conectores polarizados y protegidos.
Puntos de medición accesibles.
Etiquetas de entrada, salida y voltaje.
Separación entre aislamiento de la fuente y reinicio lógico.
Procedimiento de bloqueo cuando corresponda.
Espacio para sustituir componentes sin dañar otros cables.

Un reinicio remoto de puerto no reemplaza un medio físico de aislamiento. Ambos resuelven problemas diferentes.

5. Probar en banco el arranque, las fallas y la recuperación

Una prueba de banco debe reproducir el sistema completo antes de enviarlo al sitio: fuente, convertidores, switch, cargas representativas, uplink y monitoreo. Su objetivo no es solamente comprobar que “enciende”, sino observar cómo responde en condiciones normales y anormales.

Secuencia mínima de pruebas

Inspección sin energía: comprobar cableado, polaridad, terminales, fusibles, etiquetas y continuidad donde corresponda.
Encendido sin cargas PoE: medir entrada y salidas, revisar indicadores y confirmar acceso de administración.
Conexión progresiva: agregar una carga a la vez y registrar voltaje, corriente y estado del puerto.
Carga simultánea: activar las funciones de mayor consumo previstas.
Prueba de uplink: verificar tráfico, administración y estabilidad del enlace.
Pérdida de fuente principal: observar transferencia a respaldo si el diseño lo incluye.
Recuperación de energía: confirmar que no se produzcan ciclos repetitivos de arranque.
Falla de una rama: comprobar que la protección limite la afectación.
Desconexión de uplink: verificar alarmas, registro y recuperación.
Reinicio controlado: confirmar que los dispositivos regresen al estado operativo esperado.

Fallas que deben simularse de forma segura

Entrada cercana a los límites operativos previstos.
Batería en estado de carga bajo, dentro de condiciones permitidas.
Desconexión y reconexión de una carga.
Pérdida temporal del uplink.
Reinicio del switch o convertidor.
Activación simultánea de cargas de alta demanda.
Recuperación después de una interrupción completa.

No provoque cortocircuitos o condiciones destructivas si el procedimiento, el equipo de prueba y las protecciones no están diseñados para ello. Las pruebas deben respetar las instrucciones de cada fabricante.

Registre también los tiempos y el orden de recuperación. Un sistema puede restaurar la alimentación y aun así dejar cámaras, radios o servicios sin comunicación hasta una intervención manual.

6. Registrar evidencia de puesta en marcha para la entrega

La documentación de entrega debe permitir que otro técnico entienda, opere y repare el sistema sin depender de la memoria del instalador. Una fotografía del gabinete cerrado o una lista de modelos no es suficiente.

El expediente de puesta en marcha debe incluir:

Diagrama unifilar de alimentación.
Diagrama lógico de red.
Lista de equipos y funciones.
Rangos de entrada y salida configurados.
Tabla de cargas por puerto.
Presupuesto PoE calculado y carga medida.
Longitudes y tipos de cable.
Identificación de fibras, transceptores y conectores.
Fusibles, interruptores y protecciones por rama.
Puntos de puesta a tierra.
Ajustes de convertidores.
Configuración de puertos, VLAN y uplinks.
Evidencia del monitoreo disponible.
Resultados de arranque, falla y recuperación.
Fotografías interiores y exteriores.
Etiquetas y nomenclatura utilizadas.
Hojas de datos vigentes.
Lista de pendientes y limitaciones conocidas.

Mediciones recomendables en el acta

Registre las mediciones con fecha, condición de carga e instrumento utilizado:

Voltaje de entrada sin carga y bajo carga.
Corriente total del sistema.
Voltaje en la salida de cada convertidor.
Voltaje disponible en los puntos críticos.
Consumo máximo observado por carga o rama cuando sea medible.
Estado de batería y panel en sistemas solares.
Estado de puertos y uplinks.
Comportamiento durante una interrupción.
Resultado final después de la recuperación.

La documentación debe distinguir entre valores calculados, valores configurados y valores medidos. También debe señalar qué condiciones no pudieron probarse en banco o en campo.

Checklist final antes de liberar el sistema

Como siguiente paso, compare los modelos enlazados de Maxsol con el número de puertos, potencia por carga, distancia, fuente disponible, ambiente, respaldo y funciones de administración que exige su proyecto. Verifique siempre las hojas de datos actuales y no combine equipos hasta confirmar voltaje, polaridad, pinout, protocolo, protección y compatibilidad de cada interfaz.
