Cómo elegir un gabinete PoE exterior con batería de respaldo
Aprende a elegir un gabinete PoE exterior con batería: protección IP, puertos, fibra, administración, UPS y cálculo real de autonomía.
Por Maxsol Team
Una caja PoE exterior con respaldo de batería concentra en un solo gabinete el switch, la alimentación de equipos PoE, la conexión de fibra y, en ciertos modelos, un UPS con batería. Es una solución práctica para cámaras IP, puntos de acceso, enlaces inalámbricos y equipos de red ubicados en postes, perímetros, azoteas o accesos remotos.
La elección correcta no depende sólo de contar puertos. Hay que validar el nivel de protección ambiental, el tipo de uplink, la necesidad de administración, la entrada eléctrica, la protección contra sobretensiones y la energía real que requerirá la carga durante un corte. La autonomía no es fija: cambia con el consumo simultáneo de cada dispositivo PoE, las pérdidas del sistema, el estado de la batería y la temperatura.
Por qué integrar switching y energía en exterior
Instalar por separado un switch, una fuente de poder, protectores y una batería puede ocupar más espacio, multiplicar conexiones y volver más compleja la revisión de fallas. Una caja integrada organiza estos elementos dentro de un punto de distribución pensado para el exterior.
En un proyecto de videovigilancia, por ejemplo, la caja puede concentrar la alimentación y datos de varias cámaras cercanas. En una red inalámbrica, puede alimentar APs o CPEs y enlazar el sitio mediante fibra hacia el cuarto de telecomunicaciones. Esto reduce tendidos de cobre largos y permite dejar el equipo activo cerca de la carga.
Las ventajas operativas habituales de una solución integrada son:
- Menos componentes expuestos: switch, energía y, si corresponde, respaldo se reúnen en una sola ubicación.
- Distribución PoE local: los equipos finales reciben alimentación y conectividad desde el mismo punto.
- Uplink por fibra: las ranuras SFP permiten plantear enlaces ópticos cuando el sitio lo exige.
- Mantenimiento más ordenado: facilita documentar qué puertos, cargas, protecciones y circuitos pertenecen a cada gabinete.
- Continuidad ante cortes breves o prolongados: si el sistema incorpora UPS y batería, los dispositivos pueden seguir operando mientras exista energía disponible.
Esto no elimina la necesidad de ingeniería. El gabinete debe colocarse donde sea accesible, seguro y compatible con los recorridos de cable, drenaje, puesta a tierra y radio de curvatura de la fibra.
Revisión del gabinete y del entorno
Una caja para exterior debe evaluarse como parte del sitio, no como un simple accesorio de montaje. El nivel de protección, la radiación solar, el agua acumulada, el polvo, la vibración y la exposición a descargas eléctricas afectan la confiabilidad del conjunto.
Qué significa IP65 para la planeación
Los tres equipos comparados en esta guía son IP65. De forma general, esta clasificación indica protección contra ingreso de polvo y contra chorros de agua. Sin embargo, IP65 no equivale a inmersión ni autoriza cualquier condición de montaje.
Antes de instalar, confirme:
- Que las entradas de cable, prensaestopas y tapones estén correctamente cerrados.
- Que el montaje no dirija escurrimientos hacia las conexiones.
- Que la tapa y sus sellos no estén dañados.
- Que los cables entren con una trayectoria que reduzca el paso de agua hacia el interior.
- Que el gabinete no quede en una zona susceptible a inundación, lavado a presión directo o condensación persistente.
- Que exista espacio suficiente para abrirlo, revisar terminales y sustituir componentes cuando aplique.
En México, el sol directo puede elevar la temperatura interna de una envolvente. Cuando el sitio esté expuesto, considere la orientación, la sombra disponible, la ventilación definida por el diseño del gabinete y la distancia respecto de fuentes de calor. No conviene asumir que cualquier batería, fuente o equipo PoE tendrá el mismo comportamiento bajo calor continuo.
Cableado, tierra y protección contra sobretensiones
Los enlaces exteriores pueden captar transitorios producidos por maniobras eléctricas o actividad atmosférica. La protección eficaz no depende únicamente de añadir un accesorio: requiere una estrategia coordinada entre alimentación, red, tierra física y trazado de cables.
Revise los siguientes puntos en el levantamiento:
- Puesta a tierra: valide que el sistema de tierra del sitio sea adecuado y que las conexiones previstas sean continuas y correctas.
- Alimentación de CA: determine si la línea disponible es estable y si requiere protección adicional en el tablero o cerca de la acometida.
- Cables de cobre exteriores: identifique recorridos largos, tendidos entre edificios o trayectos paralelos a conductores de potencia.
- Fibra óptica: úsela cuando convenga separar eléctricamente ubicaciones, ampliar distancias o reducir exposición asociada a enlaces de cobre entre puntos.
- Separación de rutas: evite compartir trayectorias innecesariamente con circuitos de potencia y respete las prácticas de instalación aplicables al proyecto.
No dé por hecho que una clasificación IP, una fuente de mayor potencia o la presencia de fibra sustituyen el diseño de protección eléctrica. Confirme qué protecciones están incluidas en el modelo seleccionado y qué elementos debe aportar la instalación.
Switch administrable o no administrable: elija según la operación
La decisión entre un switch administrable y uno no administrable debe seguir la complejidad de la red y el nivel de visibilidad que necesita el responsable del proyecto.
Un equipo administrable es conveniente cuando hay varios servicios compartiendo infraestructura, se requiere segmentación, se quiere monitorear la red o se necesita ajustar la configuración de forma centralizada. Un switch no administrable puede ser suficiente para instalaciones repetibles, sencillas y con una topología clara, siempre que las funciones requeridas estén disponibles localmente.
Cuándo conviene administración de Capa 2
La SBOX2802SFG-I, disponible como caja industrial inteligente administrable con 8 PoE y 2 SFP, integra 8 puertos Gigabit PoE, 2 ranuras Gigabit SFP, administración de Capa 2, entrada de CA de 100 a 240 V y un módulo UPS DC de 55 V y 240 W integrado.
En términos de planeación, un switch administrable de Capa 2 es una opción a evaluar si necesita:
- Separar videovigilancia, Wi-Fi, control de acceso u otros servicios mediante VLAN.
- Definir políticas de red coherentes en varios puntos.
- Revisar el estado operativo de los enlaces.
- Administrar puertos según el diseño de red.
- Mantener una arquitectura escalable en sitios con varios equipos y uplinks.
La administración añade valor cuando habrá alguien responsable de configurarla, documentarla y mantenerla. Activar funciones sin un esquema de direccionamiento, VLAN, contraseñas y respaldos de configuración puede crear más problemas que beneficios.
Cuándo un equipo no administrable puede ser suficiente
La caja industrial IP65 no administrable SBOX1802SFG-I cuenta con 8 puertos Gigabit PoE, 2 ranuras Gigabit SFP, fuente de alimentación de 300 W y controles DIP para watchdog, aislamiento, VLAN y prioridad, además de QoS.
Este enfoque puede ser útil si el proyecto necesita funciones locales seleccionables, pero no requiere una plataforma de administración de Capa 2. Los controles DIP pueden simplificar una puesta en marcha estandarizada, siempre que el instalador documente la posición de cada selector y verifique su efecto antes de entregar el sitio.
Un error común es elegir un modelo no administrable para ahorrar en una primera etapa y descubrir después que la red requiere segmentación, diagnóstico remoto o cambios frecuentes. Defina desde el inicio quién operará el sistema y qué información necesitará para resolver incidentes.
Requisitos de UPS y respaldo de batería
Un UPS integrado permite mantener la alimentación de CC durante una interrupción de la entrada de CA, pero sólo mientras la batería y la capacidad disponible alcancen para la carga conectada. Por eso, la pregunta útil no es “¿cuántas horas dura?”, sino “¿qué carga crítica necesito sostener y durante cuánto tiempo?”.

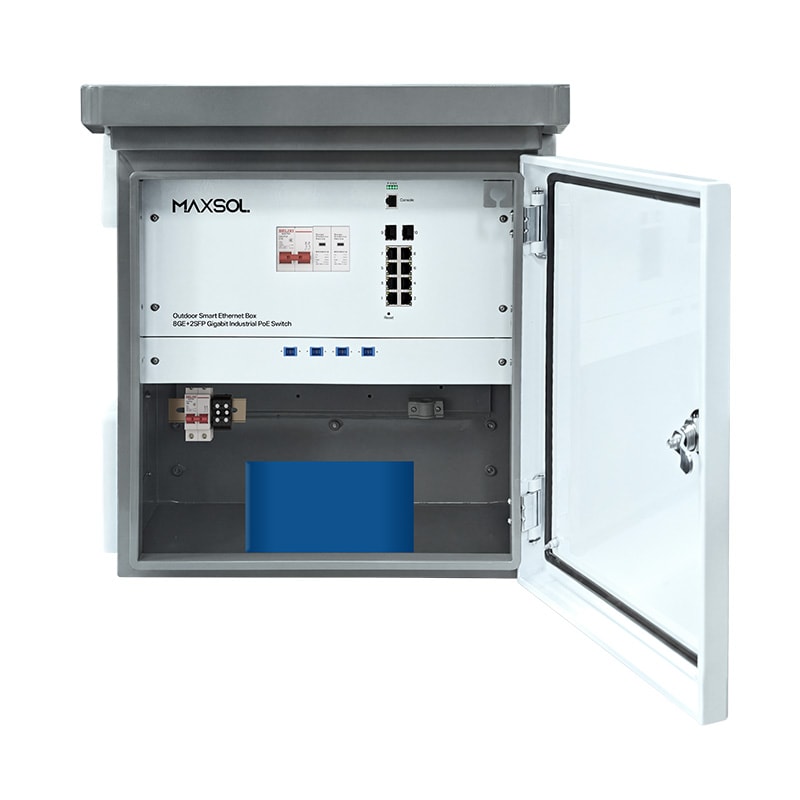

La SBOX2802SFG-I-288WH con batería LiFePO4 integrada incorpora una batería LiFePO4 de 48 V, 6 Ah y 288 Wh. Al compararla, confirme en la ficha del producto la configuración completa del sistema, las condiciones de operación, el comportamiento de carga y cualquier requisito de sustitución o mantenimiento.
Cómo estimar la autonomía sin prometer una cifra fija
Como punto de partida, convierta el consumo real o estimado de los equipos críticos a watts y sume las cargas que deberán mantenerse encendidas:
- Cámaras IP, incluyendo iluminadores, calefacción o PTZ si aplican.
- Puntos de acceso, radios o CPEs.
- Convertidores, equipos de acceso o dispositivos conectados por PoE.
- Consumo propio del switch y del sistema UPS, cuando sea especificado.
- Un margen razonable para picos y futuras ampliaciones.
La estimación conceptual es:
Autonomía aproximada (horas) = energía útil de batería (Wh) ÷ carga total (W)
Por ejemplo, una batería de 288 Wh no necesariamente entrega 288 Wh utilizables a la carga. La energía disponible puede verse afectada por conversión, protección de descarga, envejecimiento, temperatura, consumo del equipo y condiciones de operación. Por ello, la cifra calculada debe tomarse como una referencia inicial, no como una garantía de tiempo de respaldo.
Para una decisión correcta, solicite o mida el consumo de cada equipo en condiciones exigentes. Una cámara puede consumir más de noche si activa iluminación; un radio puede variar con su operación; y un puerto PoE sin carga no representa el mismo consumo que uno con un dispositivo de alta demanda.
Defina qué debe permanecer encendido
No siempre es viable ni necesario sostener toda la carga durante un apagón. Clasifique los equipos en tres grupos:
| Prioridad | Ejemplos | Decisión de diseño |
|---|---|---|
| Crítica | Cámaras de acceso, radio de enlace principal, control de acceso | Debe incluirse en el cálculo de respaldo. |
| Importante | Cámaras secundarias, APs de cobertura general | Puede mantenerse si la energía disponible lo permite. |
| Prescindible | Equipos temporales o cargas no esenciales | Puede apagarse para extender la autonomía de lo crítico. |
También confirme cuánto tardará en restablecerse la CA y qué ocurrirá si los cortes son repetidos. Un sistema con batería no reemplaza necesariamente a una fuente de energía de larga duración; es una parte de la estrategia de continuidad.
Comparación de tres cajas inteligentes Maxsol
Las siguientes opciones comparten una configuración de 8 puertos Gigabit PoE y 2 ranuras Gigabit SFP. La diferencia principal está en la administración, el UPS y la batería integrada.
| Criterio | SBOX2802SFG-I | SBOX2802SFG-I-288WH | SBOX1802SFG-I |
|---|---|---|---|
| Protección del gabinete | IP65 | IP65 | IP65 |
| Puertos de acceso | 8 Gigabit PoE | 8 Gigabit PoE | 8 Gigabit PoE |
| Uplink óptico | 2 ranuras Gigabit SFP | 2 ranuras Gigabit SFP | 2 ranuras Gigabit SFP |
| Administración | Capa 2 | Capa 2 | No administrable |
| Entrada o fuente indicada | Entrada CA 100–240 V; UPS DC 55 V de 240 W integrado | Entrada CA 100–240 V; UPS DC 55 V de 240 W integrado; batería LiFePO4 de 48 V, 6 Ah y 288 Wh | Fuente de alimentación de 300 W |
| Respaldo integrado | Módulo UPS integrado; confirme la batería aplicable | Módulo UPS y batería LiFePO4 integrados | No especificado en la información de producto disponible |
| Funciones locales indicadas | Administración de Capa 2 | Administración de Capa 2 | DIP para watchdog, aislamiento, VLAN y prioridad; QoS |
| Caso de evaluación típico | Red exterior administrable con UPS integrado | Red exterior administrable que requiere batería integrada | Implementación exterior de operación simple con controles DIP |
La tabla sirve para filtrar opciones, no para cerrar la ingeniería. Antes de especificar, valide el presupuesto PoE, el consumo de los dispositivos, los módulos SFP requeridos, el tipo de fibra, la longitud de enlaces, la potencia de entrada disponible y los detalles de protección del proyecto.
Lista de verificación para planear la instalación
Use esta lista antes de comprar o instalar una caja PoE para exterior con batería de respaldo:
- Cuente puertos actuales y reserve capacidad para crecimiento razonable.
- Liste cada equipo PoE, su consumo normal y su consumo máximo documentado.
- Compare la suma de cargas contra el presupuesto PoE y de energía del sistema elegido.
- Determine si necesita administración de Capa 2, VLAN y supervisión, o si basta una operación no administrable.
- Defina si los uplinks serán de cobre o fibra y seleccione módulos SFP compatibles con el diseño.
- Verifique que la entrada de CA disponible corresponda con el equipo y el circuito planeado.
- Calcule el respaldo a partir de la carga crítica, no de una autonomía publicitaria genérica.
- Revise la ubicación: altura, accesibilidad, sombra, exposición a lluvia, escurrimientos y riesgo de impacto.
- Planee tierra física, protección contra sobretensiones y separación de cableado de datos y potencia.
- Documente etiquetas de puertos, direcciones de red, VLAN, posiciones DIP, circuitos y carga conectada.
- Pruebe los equipos PoE, los uplinks y el comportamiento ante una interrupción controlada de CA antes de entregar el sistema.
Preguntas frecuentes
¿La batería de 288 Wh garantiza cierta cantidad de horas?
No. La autonomía depende de la energía útil disponible y de la potencia que consuman el switch y todos los equipos conectados. También influyen la temperatura, el estado de la batería y las pérdidas del sistema. Calcule el respaldo con la carga real del sitio y deje margen.
¿Dos ranuras SFP significan que cualquier fibra funcionará?
No necesariamente. Debe confirmar el tipo de fibra, la distancia, la longitud de onda, la velocidad y la compatibilidad del módulo SFP con el diseño. La ranura SFP es el formato de conexión; el transceptor adecuado depende del enlace.
¿Un gabinete IP65 puede instalarse totalmente expuesto?
IP65 protege contra polvo y chorros de agua, pero el montaje sigue siendo importante. Hay que evitar inmersión, puntos de acumulación de agua, sellos mal colocados, ingreso deficiente de cable y exposición térmica excesiva.
¿La fuente de 300 W indica que siempre habrá 300 W disponibles para PoE?
No debe asumirse así. La disponibilidad efectiva para cargas PoE depende de la arquitectura del equipo, su propio consumo y las condiciones de operación. Confirme el presupuesto PoE aplicable en la documentación del modelo antes de conectar dispositivos.
Para avanzar, compare los tres modelos Maxsol enlazados contra el número de puertos, carga PoE, distancia de fibra, alimentación disponible, ambiente de instalación, necesidad de gestión y tiempo de respaldo que requiere su proyecto.
