12 V, 24 V o 48 V para redes PoE exteriores

Para una red PoE exterior, 12 V funciona mejor en ramales cortos, cargas moderadas y equipos con entrada nativa de 12 V. En distancias mayores, 24 V o 48 V suelen reducir la corriente, la caída de tensión y el calentamiento del cable. Sin embargo, el voltaje nominal no basta para decidir: deben coincidir los rangos reales de batería, controlador, convertidor, switch y cargas.

Al comparar 12 V vs 24 V vs 48 V para alimentación DC PoE exterior, la elección correcta es la que mantiene el voltaje de entrada de cada equipo dentro de sus límites durante arranque, máxima carga, batería baja y alta temperatura. También debe permitir protección independiente por ramal, aislamiento para servicio y mediciones verificables durante la puesta en marcha.

Bus DC nominal	Ventaja principal	Limitación típica	Uso adecuado
12 V	Integración directa con muchas cargas DC pequeñas	Corriente y caída de tensión elevadas para una misma potencia	Gabinetes compactos, cables cortos y equipos nativos de 12 V
24 V	Equilibrio entre eficiencia de distribución y disponibilidad de convertidores	No es compatible automáticamente con dispositivos de 12 V o entradas de 22–29.2 V	Redes medianas, sistemas solares con arquitectura de 24 V
48 V	Menor corriente para la misma potencia y mejor desempeño en trayectos largos	Exige que protecciones, conectores y convertidores soporten el voltaje máximo real	Cargas altas, alimentadores largos y distribución centralizada

Mapea las fuentes, las cargas y sus rangos de voltaje

Empieza con un diagrama unifilar que muestre todas las fuentes y cargas: panel solar, controlador, batería, fusibles, desconectadores, cableado, convertidores DC-DC, switches PoE, radios, cámaras, calefactores y accesorios del gabinete.

Para cada elemento registra:

• Voltaje nominal.
• Voltaje mínimo y máximo permitido.
• Corriente continua.
• Corriente de arranque o de irrupción.
• Potencia máxima.
• Polaridad y tipo de conector.
• Temperatura de operación aplicable al diseño.
• Comportamiento ante bajo voltaje.
• Requisitos de puesta a tierra o equipotencialidad.

El voltaje nominal no es el voltaje permanente

Una batería etiquetada como 12 V no entrega exactamente 12 V durante todo el ciclo. Su tensión cambia con el estado de carga, la corriente, la temperatura, el controlador y la química. Un sistema LiFePO4 de esta categoría puede usar una batería nominal de 12.8 V, pero el diseñador debe consultar sus límites de carga y descarga, no asumir que todos los componentes verán 12.8 V constantes.

Como ejemplo de fuente, el sistema solar Maxsol CS12060 de 120 W y 768 Wh documenta un panel monocristalino de 120 W, batería LiFePO4 de 12.8 V y 60 Ah, controlador MPPT y tres salidas DC de 12 V. Estos datos describen una arquitectura nominal de 12 V; no demuestran compatibilidad directa con cualquier switch o convertidor.

La capacidad nominal de 768 Wh tampoco equivale a energía útil entregada. Deben descontarse límites de descarga, consumo del sistema, pérdidas de conversión, temperatura y reserva operativa. Para revisar este aspecto sin desviar el diseño de la distribución DC, consulta la guía sobre ventajas y consideraciones de baterías LiFePO4 para CCTV solar.

Distingue el bus de batería de la salida PoE

Un bus de batería de 12 V puede alimentar un convertidor que genere una salida PoE de mayor voltaje. Eso no convierte al sistema completo en una arquitectura de batería de 48 V.

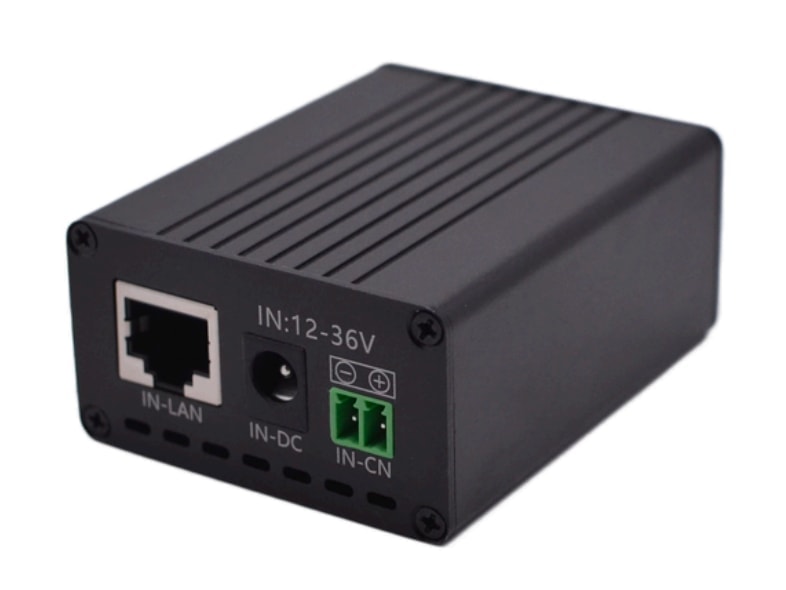

El convertidor Maxsol POE24V de DC a PoE acepta de 12 a 36 V DC y proporciona una salida PoE ajustable de 12 a 57 V, Ethernet Gigabit y una pantalla LCD de voltaje. Su carga continua documentada para conversión de 12 V a 48 V es de hasta 30 W. La eficiencia indicada de hasta 94% es un máximo, no un valor garantizado para calcular el peor caso.

También debe verificarse la compatibilidad eléctrica completa. Los datos disponibles no establecen detección o negociación con el dispositivo alimentado conforme a IEEE. Antes de conectarlo, confirma voltaje, polaridad, asignación de pines, protocolo PoE y potencia requerida.

Para más puertos, el switch PoE industrial administrable Maxsol IOT2802SFG-S documenta ocho puertos Gigabit PoE, dos puertos SFP, presupuesto PoE de 120 W, soporte BT de 90 W y monitoreo de panel y batería. Sus entradas de panel y batería son de 22 a 29.2 V DC, y los puertos 3 y 4 pueden configurarse para PoE de 24 V o 48 V.

Una batería o kit nominal de 12.8 V no es una entrada directa compatible con ese rango de 22 a 29.2 V. Los productos enlazados son ejemplos de selección, no un conjunto cuya compatibilidad haya sido probada. Confirma la ficha vigente, la configuración suministrada, los límites de carga, la distribución real de puertos y la batería admitida.

Finalmente, separa el presupuesto de distribución DC del presupuesto PoE. Para este último, calcula consumo por cámara, reservas y límites por puerto con la guía para calcular el presupuesto PoE de cámaras de seguridad.

Considera la caída durante el arranque y los límites del convertidor

Una red puede operar correctamente una vez encendida y, aun así, fallar durante el arranque. Cámaras PTZ, iluminadores, radios, discos, calefactores y convertidores pueden demandar temporalmente más corriente que en operación estable.

La condición básica que debe cumplirse es:

Voltaje mínimo en la entrada del equipo = voltaje mínimo de la fuente − caída en cable − caída en conexiones y protecciones

Ese resultado debe permanecer por encima del voltaje mínimo real del convertidor o switch, con un margen de diseño razonable. Si la entrada cae por debajo del umbral de apagado, el equipo puede reiniciarse, recuperarse y volver a intentar el arranque, generando un ciclo repetitivo.

Calcula el convertidor desde su entrada

Un convertidor no toma de la batería la misma corriente que entrega en su salida. Una aproximación inicial es:

Corriente de entrada = potencia de salida ÷ (voltaje de entrada × eficiencia)

Para un diseño conservador, utiliza el voltaje de entrada más bajo esperado y una eficiencia validada para ese punto de operación. No diseñes con una eficiencia máxima publicitada como si estuviera disponible en todas las condiciones.

También revisa:

• Potencia continua y, si está documentada, capacidad transitoria.
• Reducción de potencia por temperatura.
• Umbrales de encendido y apagado por bajo voltaje.
• Corriente sin carga.
• Límite de corriente.
• Secuencia de recuperación después de una protección.
• Diferencia entre potencia de salida y presupuesto PoE utilizable.

Una fuente sobrada en watts no corrige un convertidor con límite de corriente insuficiente. De igual forma, aumentar el fusible no elimina una caída de tensión causada por un conductor largo o delgado.

Calcula la caída de tensión con resistencia de ida y vuelta

En un circuito DC, la corriente viaja hasta la carga y regresa a la fuente. Por eso, la caída debe calcularse con la resistencia completa del lazo, no solamente con la longitud física entre el gabinete y el equipo.

Las ecuaciones básicas son:

Resistencia del lazo = 2 × longitud de un solo trayecto × resistencia del conductor por metro

Caída de tensión = corriente × resistencia del lazo

Pérdida en el cable = corriente² × resistencia del lazo

Ejemplo hipotético: la misma carga a 12 V, 24 V y 48 V

Las siguientes cifras son supuestos ilustrativos, no desempeño medido de un producto:

• Carga DC: 72 W.
• Longitud: 20 m en un solo sentido.
• Longitud eléctrica total de ida y vuelta: 40 m.
• Resistencia supuesta del conductor: 0.0132 Ω/m.
• Resistencia total del lazo: 40 × 0.0132 = 0.528 Ω.
• Sin considerar conectores, fusibles, temperatura ni pérdidas del convertidor.
• La corriente se calcula inicialmente como potencia dividida entre voltaje.

Voltaje del bus	Corriente inicial	Caída calculada	Pérdida en cable	Pérdida respecto a 72 W
12 V	6 A	3.17 V	19.01 W	26.4%
24 V	3 A	1.58 V	4.75 W	6.6%
48 V	1.5 A	0.79 V	1.19 W	1.7%

El ejemplo muestra por qué elevar el voltaje puede ser útil en alimentadores largos: al duplicar el voltaje para la misma potencia, la corriente se reduce aproximadamente a la mitad y la pérdida resistiva disminuye considerablemente.

No obstante, éste es sólo un primer cálculo. Una carga de potencia constante puede demandar más corriente cuando disminuye su voltaje de entrada, lo que aumenta todavía más la caída. Conviene repetir el cálculo de forma iterativa con el voltaje previsto en la carga.

En el diseño final agrega:

• Resistencia de conectores, terminales, fusibles y desconectadores.
• Incremento de resistencia del cobre a alta temperatura.
• Tolerancias del conductor y de la fuente.
• Corriente transitoria de arranque.
• Pérdidas del convertidor.
• Caída posterior en el cable Ethernet PoE.
• Envejecimiento o corrosión razonablemente previsibles en conexiones exteriores.

La caída del alimentador DC y la caída del cable Ethernet son problemas distintos. Si el convertidor está dentro del gabinete remoto, primero debes asegurar que reciba suficiente voltaje DC y después confirmar que la cámara reciba el voltaje PoE necesario al final de su cable.

Dimensiona la protección de ramales y el aislamiento de servicio

Cada salida de batería puede entregar una corriente de falla elevada. La protección debe limitar la energía antes de que el cable, el conector o el equipo sufran sobrecalentamiento.

Una arquitectura práctica considera:

1. Protección principal cerca de la fuente. Debe proteger el alimentador desde el punto donde obtiene energía.
2. Protección independiente por ramal. Una falla en una cámara o radio no debería dejar sin protección al resto del sistema.
3. Dispositivos clasificados para DC. Confirma tensión máxima, capacidad de interrupción y requisitos de polaridad.
4. Coordinación entre protecciones. El dispositivo del ramal debería actuar antes que la protección principal cuando la falla se limita a ese circuito.
5. Margen para corriente de arranque. La protección debe tolerar transitorios normales sin exceder la capacidad segura del conductor.
6. Desconexión visible o verificable. El técnico necesita aislar fuentes y cargas antes de dar servicio.

No selecciones un fusible únicamente a partir del consumo nominal. Debe quedar por encima de la corriente continua y transitoria prevista, pero por debajo del límite seguro del conductor, terminales y conectores. También debe poder interrumpir la corriente de cortocircuito disponible en la batería.

En sistemas solares hay más de una fuente energizada. Un procedimiento de servicio puede requerir aislar batería, panel, controlador y circuitos de carga. Define el orden de desconexión conforme a las instrucciones de cada equipo y a los requisitos aplicables a la instalación; no improvises la secuencia en campo.

Controla temperatura, humedad y equipotencialidad del gabinete

La potencia disponible en papel puede no mantenerse dentro de un gabinete cerrado expuesto al sol. La temperatura interior afecta baterías, convertidores, switches, protecciones y resistencia de los conductores.

Para la gestión térmica:

• Suma las pérdidas internas de convertidores, switches y accesorios.
• Considera la radiación solar sobre el gabinete, no sólo la temperatura ambiente.
• Conserva espacio para circulación de aire.
• Verifica si algún equipo reduce potencia a alta temperatura.
• Evita colocar elementos sensibles junto a disipadores o superficies calientes.
• Prueba el sistema con la puerta cerrada y con la carga prevista.

La protección contra humedad tampoco consiste solamente en sellar todas las entradas. Los cambios de temperatura pueden producir condensación. Utiliza entradas de cable adecuadas, bucles de goteo, drenaje o respiración controlada cuando corresponda y separa los puntos donde podría acumularse agua de los equipos energizados.

Puesta a tierra, blindajes y protección contra transitorios

Mantén diferenciados el retorno DC, la tierra de protección, el gabinete metálico y los blindajes de comunicaciones. Su unión o separación debe seguir la arquitectura del equipo y los requisitos aplicables al sitio. Unirlos sin criterio puede crear retornos paralelos, ruido o trayectorias inesperadas de corriente.

Cuando el análisis de riesgo lo requiera, selecciona protección contra sobretensiones compatible con:

• Voltaje DC máximo del bus.
• Interfaz Ethernet o PoE correspondiente.
• Sistema de puesta a tierra disponible.
• Corriente esperada del ramal.
• Entorno de exposición.

Las conexiones equipotenciales largas o con curvas innecesarias pueden reducir la eficacia frente a transitorios. La ubicación física y el recorrido del conductor de protección importan tanto como la etiqueta del dispositivo.

Prueba el voltaje de peor caso y la recuperación

La puesta en marcha debe generar evidencia medida, no sólo confirmar que las luces indicadoras encienden. Registra los valores para compararlos durante mantenimiento o diagnóstico.

Como mínimo, mide:

• Voltaje de la batería o fuente sin carga.
• Voltaje en la fuente con todos los ramales activos.
• Voltaje al inicio y al final de cada alimentador.
• Voltaje de entrada de cada convertidor durante arranque.
• Corriente continua y corriente máxima observable.
• Voltaje de salida del convertidor.
• Consumo PoE total y por puerto cuando el switch lo permita.
• Temperatura dentro del gabinete con la puerta cerrada.
• Tiempo y comportamiento de recuperación después de una interrupción.

Pruebas recomendadas de peor caso

1. Arranque simultáneo: energiza las cargas según la secuencia real y observa el voltaje mínimo.
2. Carga máxima: activa cámaras, radios, iluminadores y funciones de mayor consumo previstas.
3. Fuente en límite bajo: simula de forma controlada el voltaje mínimo de diseño sin forzar una batería fuera de sus límites.
4. Recuperación: verifica si convertidores, switch y dispositivos PoE regresan a operación estable después de bajo voltaje.
5. Aislamiento de ramal: desconecta una rama y confirma que las demás permanecen operativas.
6. Prueba térmica: repite mediciones con el gabinete estabilizado en una condición representativa exigente.
7. Inspección de conexiones: revisa polaridad, apriete, calentamiento anormal y caída en terminales.

Si un equipo se reinicia, no concluyas de inmediato que falta capacidad de batería. Compara el voltaje en la fuente con el voltaje en la entrada del equipo. Una diferencia grande apunta al cableado o conexiones; una caída simultánea en la fuente puede indicar límite de batería, controlador o fuente.

Criterio práctico para elegir entre 12 V, 24 V y 48 V

Elige 12 V cuando las cargas sean nativas de ese voltaje, los trayectos sean cortos y la corriente total pueda manejarse con conductores y protecciones razonables. Es simple, pero pierde ventaja rápidamente al aumentar potencia o distancia.

Elige 24 V cuando busques reducir corriente sin migrar toda la arquitectura a 48 V, o cuando las entradas documentadas de los equipos estén diseñadas alrededor de un sistema nominal de 24 V. Confirma siempre el rango completo: “24 V nominal” no garantiza compatibilidad entre dos productos.

Elige 48 V para alimentadores largos o cargas mayores cuando todos los componentes estén clasificados para el voltaje máximo real. No asumas que una salida PoE de 48 V permite conectar directamente una batería de 48 V, ni que todo equipo PoE acepta una alimentación pasiva de ese nivel.

Antes de cerrar la selección, responde estas preguntas:

• ¿Cuál es el voltaje mínimo en la carga durante arranque?
• ¿Qué corriente circula con la batería en su límite bajo?
• ¿La caída considera ida, retorno, temperatura y conexiones?
• ¿Cada ramal tiene protección adecuada?
• ¿Es posible aislar panel, batería y cargas para servicio?
• ¿El convertidor admite la polaridad, pinout y protocolo del dispositivo?
• ¿El gabinete puede disipar las pérdidas internas?
• ¿El sistema se recupera sin ciclos de reinicio?
• ¿Las mediciones de puesta en marcha quedan documentadas?

Como siguiente paso, compara los modelos Maxsol enlazados con el número de puertos, carga, distancia, potencia, entorno y funciones de administración de tu proyecto. Revisa las fichas técnicas y la configuración suministrada antes de considerar compatibles la fuente solar, el convertidor y el switch.
