Cómo calcular la energía solar para un equipo PoE exterior

Para calcular los requisitos de energía solar de un dispositivo PoE exterior, primero determine su consumo real durante todo el día, agregue las pérdidas del cable y de la conversión, y convierta el resultado a watt-hora diarios. Después defina la autonomía requerida y dimensione el arreglo solar con las horas sol pico del mes de diseño, no con un promedio anual.

La secuencia correcta es: carga PoE → pérdidas → Wh diarios → almacenamiento utilizable → generación solar del mes crítico. La compatibilidad de voltaje, polaridad, pinout y protocolo PoE debe comprobarse por separado; que un sistema tenga suficiente energía no significa que pueda alimentar eléctricamente al dispositivo.

Defina la carga PoE completa y su ciclo de trabajo

El dato de potencia máxima indicado en la etiqueta es un punto de partida, pero no siempre representa el consumo diario. Una cámara puede consumir más por la noche al activar iluminación infrarroja, calefacción o funciones analíticas. Un punto de acceso puede variar con el tráfico, mientras que un radio de enlace puede mantener una carga relativamente constante.

Registre cada equipo que dependerá del sistema solar:

Cámara, punto de acceso, radio CPE u otro dispositivo alimentado.
Switch, inyector o convertidor DC a PoE.
Módem, router o equipo de enlace ascendente.
Iluminadores, sensores, ventiladores o controles auxiliares.
Calefacción, descongelamiento u otras funciones ambientales, si existen.
Cualquier carga en espera que permanezca activa las 24 horas.

Para cada dispositivo, separe los modos de operación:

Carga o modo	Potencia medida	Horas por día	Energía diaria
Operación diurna	W	h	W × h
Operación nocturna	W	h	W × h
Transmisión o actividad máxima	W	h	W × h
Modo de espera	W	h	W × h
Equipo auxiliar permanente	W	h	W × h

La energía diaria de cada modo se calcula así:

Energía diaria en Wh = potencia en W × tiempo de operación en horas

Si existen varios equipos, sume sus consumos diarios. No multiplique simplemente la potencia máxima de todos por 24 horas, salvo que realmente operen a esa potencia de manera continua.

Use mediciones, no solamente valores nominales

La mejor referencia es una medición en la entrada DC del sistema o en la fuente que alimentará el convertidor PoE. Esto incluye más pérdidas reales que una lectura tomada únicamente en el dispositivo alimentado.

Realice mediciones durante condiciones representativas:

Operación diurna normal.
Operación nocturna con infrarrojos activos.
Arranque y reinicio.
Transmisión con tráfico elevado.
Temperatura ambiental relevante para el sitio.
Activación simultánea de funciones auxiliares.

Registre tanto la potencia estable como los picos. La energía solar se dimensiona principalmente con Wh diarios, pero la electrónica, el convertidor y el cableado también deben soportar la potencia instantánea máxima.

En instalaciones con varias cámaras, conviene preparar primero un presupuesto de potencia PoE para cámaras de seguridad y después convertir ese presupuesto en demanda energética diaria.

Agregue las pérdidas del convertidor, cable y auxiliares

Los watts requeridos por el dispositivo PoE no son iguales a los watts que debe entregar la batería. Entre ambos puntos existen pérdidas de conversión, caída de tensión y consumos auxiliares.

Una forma práctica de calcular la potencia que debe suministrar el sistema es:

Potencia desde la batería = (potencia PoE + pérdidas del cable) ÷ eficiencia de conversión + cargas auxiliares

La eficiencia debe expresarse como decimal. Por ejemplo, 88% se introduce como 0.88. Este valor debe provenir de mediciones o de una especificación aplicable a la combinación real de voltaje de entrada, voltaje de salida y carga.

Pérdidas que deben declararse como supuestos

Incluya, como mínimo:

Eficiencia del convertidor DC a PoE.
Pérdida del cable Ethernet.
Pérdida en cableado DC, conectores y protecciones.
Consumo propio del controlador solar.
Consumo en espera del convertidor o switch.
Equipos auxiliares conectados directamente a la batería.
Efectos de temperatura que correspondan al diseño del fabricante.

No use la eficiencia máxima publicada como si estuviera garantizada en todo el rango de operación. El convertidor DC a PoE Maxsol POE24V acepta de 12 a 36 V DC y ofrece una salida PoE ajustable de 12 a 57 V, Ethernet Gigabit y pantalla LCD de voltaje. En conversión de 12 a 48 V, su carga continua documentada es de hasta 30 W. El valor de eficiencia de hasta 94% es un máximo, no un valor de diseño garantizado para cualquier carga o condición.

Ejemplo de pérdidas explícitas

Suponga un dispositivo con este perfil ilustrativo:

8 W durante 12 horas diurnas.
14 W durante 12 horas nocturnas.
Pérdida media del cable: 1 W.
Consumos auxiliares desde el bus DC: 2 W continuos.
Eficiencia de conversión asumida: 88%.

Primero calcule la energía del dispositivo:

Día: 8 W × 12 h = 96 Wh.
Noche: 14 W × 12 h = 168 Wh.
Total del dispositivo: 264 Wh diarios.

Después agregue la pérdida del cable:

1 W × 24 h = 24 Wh diarios.

Aplique la eficiencia del convertidor:

(264 Wh + 24 Wh) ÷ 0.88 = 327 Wh diarios, aproximadamente

Finalmente agregue los auxiliares:

2 W × 24 h = 48 Wh diarios

La demanda total desde el sistema sería:

327 Wh + 48 Wh = 375 Wh diarios, aproximadamente

Los valores de este ejemplo son supuestos para explicar el método. No representan el consumo de un producto específico ni una recomendación universal.

Convierta la potencia en demanda diaria de energía

La potencia, expresada en watts, indica la rapidez con la que se consume energía. Los watt-hora indican cuánta energía se necesita durante un periodo. Tanto la batería como el panel deben dimensionarse a partir de la energía, no solamente de la potencia máxima.

Para una carga constante:

Energía diaria = watts de entrada × 24 horas

Para una carga variable:

Energía diaria = suma de los Wh de cada modo de operación

Por ejemplo, un dispositivo que consume 10 W constantes necesita 240 Wh diarios antes de considerar pérdidas. Otro equipo con un pico de 20 W podría consumir menos energía diaria si solo alcanza ese nivel durante periodos cortos.

Cargas intermitentes y eventos poco frecuentes

No todas las cargas deben tratarse igual:

Una cámara con infrarrojos todas las noches forma parte del ciclo diario normal.
Un ventilador controlado por temperatura requiere un perfil relacionado con las condiciones del sitio.
Un reinicio de pocos segundos puede ser relevante para la potencia pico, pero tener poco efecto en los Wh diarios.
Una calefacción activa durante varias horas puede modificar significativamente el almacenamiento y la generación necesarios.
Una radio con tráfico variable debe medirse durante un periodo representativo, no solo en reposo.

Cuando no sea posible medir un ciclo completo, documente el consumo utilizado, la duración asumida y la fuente del dato. Esto facilita revisar el cálculo durante la puesta en marcha.

Seleccione la autonomía y los supuestos de almacenamiento utilizable

La autonomía es el tiempo durante el cual la batería debe sostener las cargas sin una aportación solar suficiente. Debe definirse según la criticidad del sistema, las condiciones del mes de diseño y el tiempo aceptable de interrupción.

La energía nominal mínima de la batería puede estimarse con:

Batería nominal en Wh = energía diaria × días de autonomía ÷ (fracción utilizable × eficiencia de descarga)

La fracción utilizable no debe suponerse igual a 100%. La energía nominal indicada para una batería no equivale a la energía que llegará al dispositivo PoE. También intervienen:

Límites de desconexión del sistema de gestión de batería.
Profundidad de descarga elegida.
Pérdidas en cableado y conversión.
Temperatura de operación.
Envejecimiento previsto.
Voltaje mínimo aceptado por el convertidor y por las demás cargas.
Corriente máxima durante picos simultáneos.

Ejemplo de almacenamiento

Continuando con la demanda ilustrativa de 375 Wh diarios, suponga:

Dos días de autonomía.
80% de energía nominal utilizable.
95% de eficiencia en la ruta de descarga.

El cálculo sería:

375 × 2 ÷ (0.80 × 0.95) = 987 Wh nominales, aproximadamente

El 80% y el 95% son supuestos matemáticos del ejemplo, no valores aprobados para todos los sistemas. Sustitúyalos con parámetros confirmados para la batería, el controlador, la temperatura y la estrategia de operación del proyecto.

Como referencias de comparación, el sistema solar Maxsol CS8040 de 80 W y 576 Wh documenta un panel monocristalino de 80 W, batería LiFePO4 de 12.8 V, 45 Ah y 576 Wh nominales, controlador MPPT y tres salidas DC de 12 V. El sistema solar Maxsol CS12060 de 120 W y 768 Wh documenta un panel monocristalino de 120 W, batería LiFePO4 de 12.8 V, 60 Ah y 768 Wh nominales, controlador MPPT y tres salidas DC de 12 V.

Estos datos permiten hacer una comparación inicial, pero no establecen energía utilizable, autonomía real ni compatibilidad automática con un convertidor o dispositivo PoE. Para desarrollar el cálculo completo de almacenamiento, consulte también la guía para dimensionar un sistema solar aislado para CCTV.

Estime la aportación solar del mes de diseño

El arreglo solar debe recuperar diariamente la energía consumida y, cuando el diseño lo requiera, reponer parte de la descarga acumulada durante días de baja generación.

La potencia inicial del panel puede estimarse así:

Potencia del arreglo en W = energía diaria en Wh ÷ (horas sol pico del mes de diseño × eficiencia total de captación)

La eficiencia total de captación puede integrar:

Pérdidas del controlador.
Temperatura del panel.
Orientación e inclinación.
Sombreado parcial.
Suciedad.
Desajuste entre paneles.
Cableado.
Conversión y almacenamiento, según dónde se haya definido la demanda energética.

Evite contabilizar una pérdida dos veces. Si la demanda diaria ya fue medida directamente en la batería, por ejemplo, no vuelva a incluir las pérdidas del convertidor PoE al calcular el panel.

No utilice un promedio nacional de radiación solar

México tiene condiciones solares y estacionales muy distintas entre regiones. El diseño debe utilizar datos correspondientes a las coordenadas del sitio, la inclinación prevista y el mes más desfavorable para la continuidad requerida.

Las horas sol pico no son lo mismo que las horas de luz. Representan la energía solar diaria expresada como un número equivalente de horas a 1,000 W/m².

Para analizar la sensibilidad sin asumir un valor local, tome la demanda ilustrativa de 375 Wh diarios y una eficiencia total hipotética de 75%:

Horas sol pico asumidas	Cálculo	Arreglo mínimo matemático
3	375 ÷ (3 × 0.75)	167 W
4	375 ÷ (4 × 0.75)	125 W
5	375 ÷ (5 × 0.75)	100 W

Esta tabla no atribuye ninguna cantidad de horas sol pico a una localidad mexicana. Su objetivo es mostrar cuánto cambia el panel requerido al cambiar el recurso solar. El resultado final debe basarse en el mes de diseño del sitio.

Considere la recuperación después de días adversos

Un arreglo capaz de cubrir solamente el consumo diario puede mantener el sistema bajo condiciones previstas, pero tardará en recuperar una batería descargada. Si necesita una recuperación controlada, agregue una cuota diaria:

Energía solar diaria requerida = consumo diario + energía de recuperación diaria

Por ejemplo, si desea recuperar una cantidad determinada de Wh en dos días, divida esa energía entre dos y agréguela a la demanda diaria antes de calcular el panel.

También compruebe que el controlador admita:

Potencia y corriente del arreglo.
Voltaje de circuito abierto en la temperatura mínima prevista.
Corriente de carga aceptada por la batería.
Configuración eléctrica de los paneles.
Perfil de carga adecuado para la batería seleccionada.

Verifique voltaje, protocolo y mediciones de puesta en marcha

El dimensionamiento energético responde cuánto debe generar y almacenar el sistema. La verificación PoE responde si la energía puede entregarse correctamente al dispositivo. Son evaluaciones distintas.

Antes de conectar el equipo, confirme:

Voltaje DC disponible en la batería y sus variaciones.
Rango de entrada del convertidor.
Voltaje de salida configurado.
Polaridad.
Pares y pinout utilizados.
Potencia continua y potencia pico.
Tipo de PoE requerido por el dispositivo.
Presencia o ausencia de detección y negociación IEEE.
Caída de tensión a la distancia real.
Protección contra sobrecorriente, inversión de polaridad y eventos eléctricos.
Puesta a tierra y protección contra sobretensiones según el diseño del sitio.

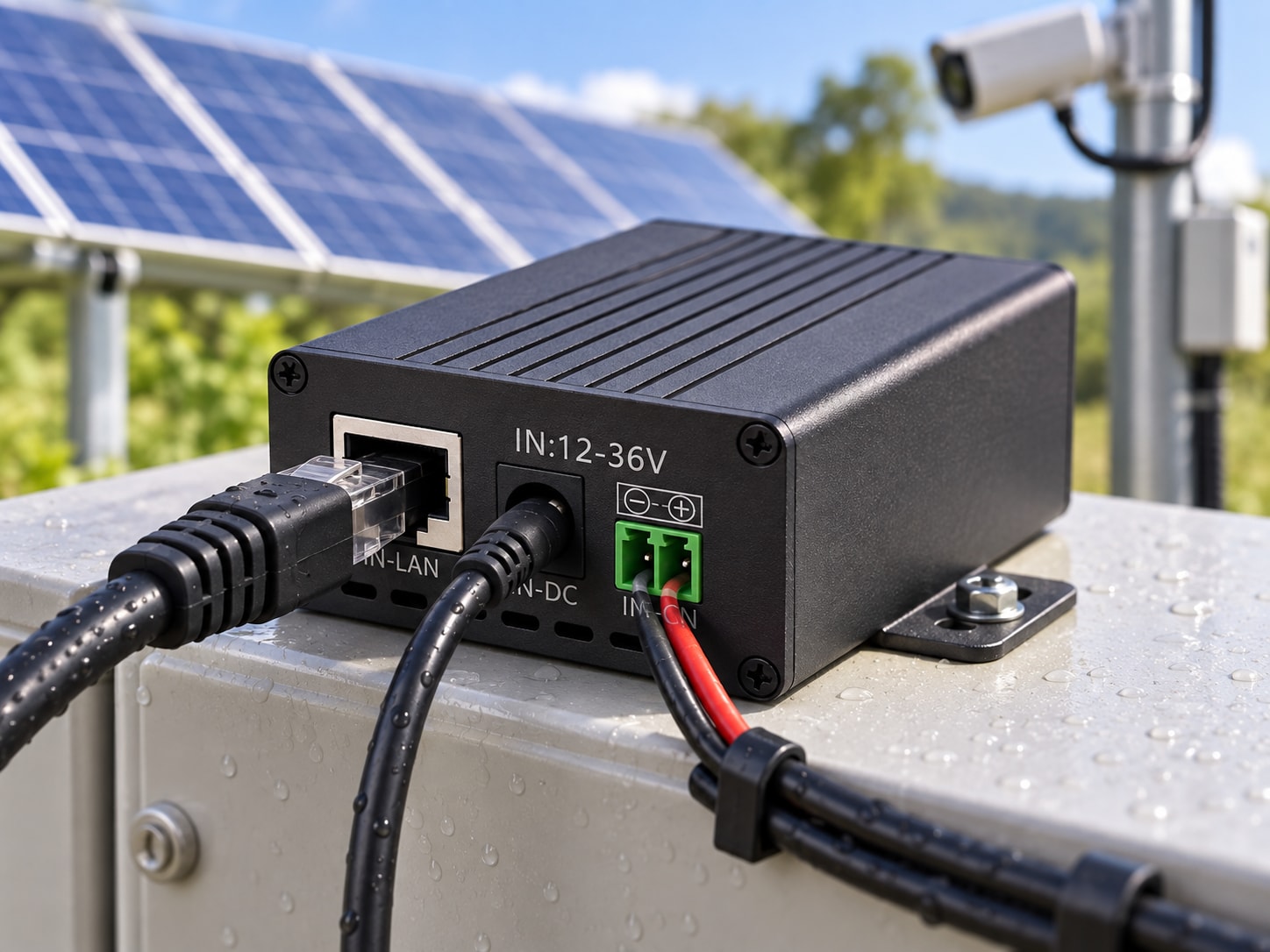

No asuma que una salida ajustable es compatible con cualquier dispositivo PoE. En el caso del POE24V, los datos disponibles no establecen detección o negociación con el dispositivo alimentado conforme a IEEE. Por ello, se deben verificar directamente el voltaje, la polaridad, el pinout y el protocolo antes de realizar la conexión.

Los sistemas CS8040, CS12060 y el convertidor POE24V pueden utilizarse como referencias separadas para realizar cálculos, pero no constituyen un conjunto cuya compatibilidad haya sido comprobada por el solo hecho de aparecer en esta guía.

Lista de comprobación durante la puesta en marcha

Una vez instalado el sistema, mida y registre:

Voltaje de batería sin carga y bajo carga.
Corriente de entrada al convertidor.
Potencia consumida durante el día y la noche.
Voltaje PoE en el extremo remoto del cable.
Potencia máxima durante arranque y activación de funciones.
Energía consumida durante 24 horas.
Energía solar producida en un día representativo.
Estado de carga antes del amanecer.
Tiempo y comportamiento de recuperación después de una descarga.
Temperaturas del gabinete, batería, controlador y convertidor.

Compare estos resultados con los supuestos originales. Si la medición diaria supera el cálculo, actualice primero el presupuesto energético y después revise batería, panel, controlador, cableado y protecciones.

Errores frecuentes al dimensionar un sistema solar PoE

Usar solo los watts máximos del dispositivo. No refleja duración, modos nocturnos ni consumo auxiliar.
Confundir Wh nominales con Wh entregables. Parte de la energía permanece fuera del rango utilizable o se pierde durante la descarga.
Aplicar la eficiencia máxima del convertidor. La eficiencia real depende del voltaje y de la carga.
Ignorar la caída del cable Ethernet. La distancia, el calibre y la corriente afectan la pérdida.
Usar horas de luz en lugar de horas sol pico. Son conceptos distintos.
Dimensionar con el promedio anual. El sistema puede resultar insuficiente durante el mes crítico.
Omitir la recuperación de la batería. Cubrir el consumo diario no garantiza una recarga rápida.
Tratar la compatibilidad PoE como un problema de watts. Voltaje, protocolo, polaridad y pinout pueden impedir una conexión segura aunque haya energía suficiente.
No medir después de instalar. La puesta en marcha es necesaria para validar los supuestos.

Fórmula resumida para tomar una decisión

Puede organizar el cálculo final en cinco pasos:

Carga diaria PoE: sume los watts por las horas de cada modo.
Demanda desde la batería: incluya pérdidas de cable, conversión y auxiliares.
Batería nominal: multiplique por los días de autonomía y divida entre la fracción utilizable y la eficiencia de descarga.
Panel solar: divida los Wh diarios entre las horas sol pico del mes de diseño y la eficiencia total de captación.
Compatibilidad: compruebe voltaje, potencia, protocolo, polaridad, pinout y comportamiento durante el arranque.

Como siguiente paso, compare los modelos enlazados con el número de dispositivos y puertos, la carga diaria medida, la distancia del cable, la potencia pico, las condiciones ambientales y los requisitos de administración del proyecto. Mantenga la selección energética separada de la validación eléctrica y PoE.
