Cómo instalar CCTV solar en zonas remotas

Para construir un sistema CCTV alimentado por energía solar en una zona remota, primero hay que validar cobertura, línea de vista, recurso solar y acceso de mantenimiento; después se eligen la grabación y el enlace de datos, se calcula toda la carga eléctrica y, por último, se especifican batería, panel, conversiones, gabinete, cableado y protecciones. La instalación no debe aprobarse hasta demostrar grabación nocturna, recuperación después de una interrupción y acceso a la evidencia.

No conviene seleccionar el panel o la batería a partir del consumo nominal de una sola cámara. El presupuesto debe incluir cámaras, grabador, radio o módem, switches, convertidores, calefacción o ventilación —si aplica— y pérdidas del sistema. Además, cámaras, radios y fuentes son componentes separados: compartir un conector Ethernet no garantiza compatibilidad eléctrica o PoE.

Levantamiento de cobertura y restricciones del sitio remoto

El levantamiento determina si el proyecto es viable antes de comprar o montar equipos. Debe realizarse tanto de día como, cuando sea posible, en condiciones representativas de operación nocturna.

Empiece por definir el objetivo de cada cámara:

Área que debe observarse.
Nivel de detalle necesario: detección, reconocimiento o identificación.
Distancia y anchura de la escena.
Posibles obstrucciones por vegetación, maquinaria, cercas o construcciones.
Movimiento esperado de personas, animales o vehículos.
Condiciones nocturnas y fuentes de luz existentes.
Zonas donde el contraluz, reflejos o polvo puedan degradar la imagen.

Después revise las restricciones físicas y operativas del sitio:

Orientación disponible para el panel solar.
Sombras presentes y posibles sombras estacionales.
Resistencia y altura del poste o estructura.
Acceso para limpieza, inspección y reemplazo de componentes.
Riesgo de vandalismo, robo, inundación, humedad, polvo o fauna.
Trayectoria y longitud de los cables.
Disponibilidad de línea de vista para un enlace inalámbrico.
Cobertura celular real en el punto exacto de instalación.
Espacio para gabinete, batería, protecciones y radios.

Criterios de avance o rechazo

Un levantamiento debe terminar con una decisión documentada, no solamente con fotografías.

Comprobación	Se puede avanzar cuando…	Replantear o detener cuando…
Cobertura visual	La posición propuesta cubre la escena con el detalle requerido	Hay puntos ciegos críticos o la distancia excede la capacidad prevista
Recurso solar	Existe una ubicación sin sombras problemáticas durante la ventana evaluada	La única ubicación disponible queda bloqueada o no admite una estructura segura
Enlace inalámbrico	Hay línea de vista y una zona de Fresnel razonablemente despejada	El terreno o las estructuras bloquean la trayectoria
Conectividad celular	Las pruebas en la ubicación y altura previstas son estables para el uso requerido	La señal es intermitente o no sostiene el tráfico necesario
Instalación física	El soporte admite panel, gabinete, cámara y cargas ambientales de diseño	No hay punto de montaje seguro o mantenible
Operación y servicio	Se puede acceder al equipo sin procedimientos desproporcionados	El mantenimiento rutinario sería inseguro o inviable
Protección	Es posible instalar puesta a tierra, supresión y sellado adecuados	No puede implementarse una ruta de protección coherente

Registre coordenadas, alturas, orientación, distancias, fotografías, obstáculos, pruebas de señal y cualquier supuesto pendiente. Esa evidencia evita que el diseño se base en recuerdos o estimaciones informales.

Elegir la arquitectura de grabación y enlace

La arquitectura debe mantener la evidencia disponible incluso cuando falle la comunicación. Para muchos sitios remotos, la combinación más resistente es grabación local con acceso remoto, en lugar de depender exclusivamente de la nube o de una conexión continua.

Arquitectura	Ventajas	Limitaciones	Uso adecuado
Grabación local	Continúa almacenando video sin enlace externo y reduce tráfico	Requiere proteger el almacenamiento y recuperar la evidencia en sitio o por red	Sitios donde la continuidad de grabación es prioritaria
Enlace inalámbrico punto a punto	Puede transportar video hacia una ubicación con red y energía	Necesita línea de vista, alineación y control de interferencia	Dos puntos fijos con trayecto radioeléctrico viable
Enlace celular	No requiere infraestructura propia entre el sitio y el centro de monitoreo	Depende de cobertura, plan de datos y variaciones de la red	Sitios con cobertura comprobada y tráfico administrado
Grabación local más enlace	Conserva evidencia local y permite supervisión remota	Aumenta consumo, configuración y componentes	Operaciones que necesitan continuidad y visibilidad remota

Grabación local

Defina cuánto tiempo debe conservarse el video y qué ocurre cuando el almacenamiento se llena. La retención depende de resolución, cuadros por segundo, compresión, cantidad de movimiento, grabación continua o por evento y número de cámaras.

También hay que decidir:

Si la cámara graba internamente o existe un grabador separado.
Cómo se sincronizará la hora.
Quién puede exportar evidencia.
Qué alerta indicará una falla de almacenamiento.
Si el equipo conservará la configuración después de perder energía.
Cómo se protegerán físicamente las tarjetas, discos o grabadores.

No dé por válida una capacidad de almacenamiento calculada únicamente con la tasa máxima indicada por una cámara. Realice una prueba con escenas diurnas y nocturnas representativas.

Enlace inalámbrico

Un puente inalámbrico puede llevar video a una caseta, edificio o punto de red, pero la distancia indicada en el nombre comercial de un producto no garantiza alcance ni rendimiento útil en campo.

Como referencia de selección, el CPE inalámbrico Maxsol CPE295 de 5.8 GHz documenta una antena direccional MIMO 2x2 de 14 dBi, un puerto Gigabit LAN, alimentación IEEE 802.3af/at o 9-48 V DC y consumo de 6.5 W a plena carga. Esas características no sustituyen el estudio del trayecto: deben verificarse línea de vista, interferencia, alineación, capacidad útil y reglas locales aplicables al uso de radio.

Comunicación celular

Antes de elegir un módem, mida la conexión en la posición y altura donde se instalará la antena. Una prueba realizada al nivel del suelo o con un teléfono distinto no representa necesariamente el desempeño final.

Calcule el tráfico esperado según la operación:

Visualización ocasional bajo demanda.
Envío de imágenes o clips por evento.
Monitoreo continuo.
Descarga remota de grabaciones.
Actualizaciones y administración.

El módem, la tarjeta SIM, el plan de datos y las antenas son elementos independientes que deben especificarse. Ninguno debe asumirse incluido con el sistema solar, las cámaras o el grabador.

Establecer el presupuesto eléctrico completo

El presupuesto de energía debe partir de watts y horas de operación, no de una estimación general como “una cámara de bajo consumo”. Prepare una tabla por estado operativo.

Incluya como mínimo:

Cámaras durante el día.
Cámaras por la noche con iluminación infrarroja activa.
Grabador o almacenamiento.
Switch Ethernet o PoE.
Radio inalámbrico o módem celular.
Convertidores DC-DC o inversor, si existe.
Controlador solar y consumos auxiliares.
Ventilación, calefacción o desempañamiento, cuando correspondan.
Pérdidas de conversión y margen de diseño.
Cargas intermitentes y corrientes de arranque.

La relación básica es:

Energía diaria en Wh = potencia en W × horas de operación

Ejemplo hipotético de carga

El siguiente ejemplo contiene supuestos ilustrativos y no representa rendimiento medido de un producto:

Carga hipotética	Potencia supuesta	Operación	Energía diaria
Dos cámaras	12 W	24 h	288 Wh
Grabación local	6 W	24 h	144 Wh
Radio	6.5 W	24 h	156 Wh
Conversión y auxiliares	5 W	24 h	120 Wh
Total hipotético	29.5 W		708 Wh/día

Todavía sería necesario aplicar pérdidas, margen operativo, condiciones de carga y la autonomía requerida. Tampoco puede suponerse que la capacidad nominal en Wh de una batería sea energía íntegramente utilizable o entregable a las cargas.

Para dimensionar panel, batería y reserva sin duplicar aquí un cálculo completo, consulte la guía para dimensionar un sistema solar aislado para CCTV. Utilice valores confirmados en fichas técnicas y, cuando sea posible, mediciones de las cargas configuradas como se instalarán.

Especificar almacenamiento solar e interfaces de alimentación

Una solución solar debe evaluarse como una cadena completa:

Panel → controlador → batería → protección → conversión → carga

La tensión nominal por sí sola no confirma que dos componentes puedan conectarse. Hay que revisar límites de voltaje y corriente, polaridad, conectores, caída de tensión, protocolo PoE y comportamiento ante batería baja.

El sistema solar Maxsol CS12060 de 120 W y 768 Wh documenta un panel monocristalino de 120 W, batería LiFePO4 de 12.8 V y 60 Ah —768 Wh nominales—, controlador MPPT y tres salidas DC de 12 V. RS485 es opcional.

Estas especificaciones sirven para una comparación inicial, pero no establecen autonomía universal ni operación continua garantizada. Antes de seleccionarlo deben confirmarse en la ficha técnica y configuración suministrada:

Límites de voltaje, corriente y potencia fotovoltaica del controlador.
Temperaturas permitidas para cargar la batería.
Protecciones incorporadas y protecciones externas requeridas.
Corriente disponible en cada salida y en conjunto.
Tipo y polaridad de conectores.
Capacidad utilizable bajo las condiciones de diseño.
Compatibilidad con las cargas y convertidores posteriores.

Conversión de DC a PoE

Muchas cámaras y radios reciben energía por Ethernet, pero “PoE” puede describir tensiones, pinouts y métodos de negociación diferentes. Una salida pasiva con voltaje ajustable no debe conectarse suponiendo que detectará automáticamente al dispositivo alimentado.

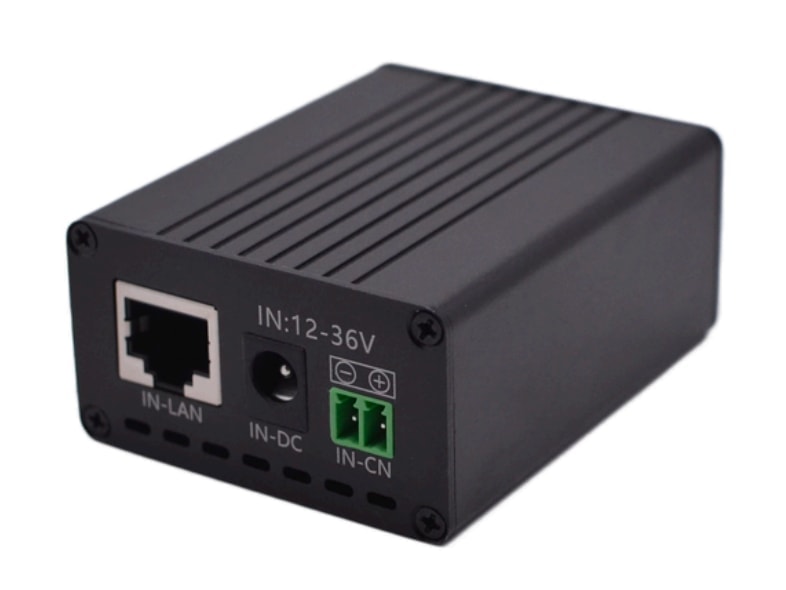

El convertidor Maxsol POE24V de DC a PoE ajustable acepta una entrada de 12-36 V DC y proporciona una salida PoE ajustable de 12-57 V, Ethernet Gigabit y pantalla LCD de voltaje. Para una conversión de 12 V a 48 V, la carga continua documentada es de hasta 30 W.

Su eficiencia de conversión indicada de hasta 94% es un máximo, no un valor garantizado para todos los voltajes y cargas. Tampoco está establecida, con los datos aprobados, una función de detección o negociación con dispositivos alimentados IEEE. Antes de conectarlo, verifique:

Voltaje requerido por la cámara o radio.
Potencia continua y demanda máxima.
Polaridad y pares utilizados.
Pinout del inyector y del equipo receptor.
PoE activo o pasivo.
Protocolo IEEE, si es obligatorio.
Caída de tensión del cable.
Disipación térmica dentro del gabinete.

Los productos enlazados son ejemplos de componentes para selección, no un paquete cuya compatibilidad conjunta haya sido probada. Cada interfaz debe validarse por separado.

Planear montaje, cableado y protección

El montaje debe mantener el panel libre de sombras, colocar la cámara en el ángulo validado y conservar el gabinete en una posición accesible sin facilitar la manipulación no autorizada.

Prepare un plano que muestre:

Poste, cimentación y herrajes.
Orientación del panel.
Altura y campo visual de cada cámara.
Posición y dirección de antenas.
Ubicación de batería, controlador y convertidores.
Trayectorias de cables DC, Ethernet y tierra.
Puntos de desconexión, fusibles y supresión.
Espacio de servicio y radios mínimos de curvatura.

Cableado exterior

Utilice cables y conectores adecuados para exposición exterior y protéjalos contra radiación UV, agua, abrasión, tensión mecánica y entrada por capilaridad. Incorpore bucles de goteo antes de las entradas y evite conectores suspendidos sin soporte.

Para reducir fallas:

Mantenga separados los conductores de potencia y datos cuando el diseño lo requiera.
Etiquete ambos extremos de cada cable.
Compruebe continuidad y pinout antes de energizar.
Calcule la caída de tensión en recorridos DC.
No enrolle dentro del gabinete grandes excedentes de cable.
Selle entradas sin bloquear drenajes o respiraderos diseñados.
Sujete los cables de forma que no transmitan esfuerzo a los puertos.

Gabinete y protecciones

El gabinete debe dimensionarse para equipos, terminaciones, protecciones y disipación térmica, no solamente para “que todo quepa”. La guía de cajas exteriores para PoE, fibra, energía y baterías explica cómo separar funciones y revisar espacio, alimentación, cableado y condiciones ambientales.

Defina protección contra sobrecorriente cerca de la fuente, desconexión para mantenimiento, puesta a tierra y supresión de sobretensiones según la arquitectura del sitio. En postes expuestos o trayectos largos de cobre, el riesgo de transitorios merece atención específica. La puesta a tierra de panel, gabinete, poste, protectores y equipos debe formar parte de un diseño coordinado, no de conexiones aisladas improvisadas.

Errores comunes en esta etapa incluyen:

Instalar el panel donde la cámara o el propio poste le proyectan sombra.
Mezclar conectores de polaridad diferente.
Alimentar una cámara PoE sin comprobar voltaje y pinout.
Colocar la batería en un gabinete con temperatura no evaluada.
Omitir fusibles porque la fuente “solo es de 12 V”.
Dejar radios direccionales sin ajuste firme.
No reservar espacio para protección y mantenimiento.
Depender de sellador como única barrera contra el agua.

Comisionar operación nocturna y recuperación ante fallas

La puesta en marcha debe demostrar que el sistema cumple su función, no solamente que los indicadores están encendidos. Conserve capturas, registros y mediciones como evidencia de aceptación.

Pruebas funcionales mínimas

Cobertura diurna: compruebe encuadre, enfoque, identificación de áreas y puntos ciegos.
Operación nocturna: verifique imagen con infrarrojo o iluminación disponible, reflejos, insectos, sobreexposición y consumo eléctrico.
Grabación: confirme que cada canal almacena video y que puede exportarse una secuencia.
Fecha y hora: revise zona horaria, sincronización y conservación después de reiniciar.
Enlace remoto: mida estabilidad y capacidad útil bajo el patrón de tráfico previsto.
Eventos: valide detección, alarmas y envío de imágenes cuando formen parte del alcance.
Protecciones: registre polaridad, fusibles, tierra y voltajes antes y después de las conversiones.
Estado solar: confirme que el controlador reconoce panel y batería sin alarmas.
Documentación: guarde números de serie, configuración, diagramas, contraseñas entregadas y versiones de firmware.

Prueba de operación nocturna

La prueba nocturna es indispensable porque cámaras, iluminadores y enlaces pueden demandar más energía o comportarse de forma distinta. Mida el consumo en el peor modo operativo previsto y compruebe que no ocurran reinicios por caída de tensión.

También revise la calidad real del video. Una escena visible durante el día puede quedar inutilizable por reflejos infrarrojos en domos, vegetación cercana, polvo, lluvia, placas reflectantes o iluminación dirigida hacia la cámara.

Recuperación después de una interrupción

Simule una pérdida controlada de alimentación y documente:

Si el controlador y las salidas reinician correctamente.
En qué orden vuelven a operar cámara, grabador y enlace.
Si la cámara recupera su configuración.
Si la grabación se reanuda sin intervención.
Si la hora permanece correcta.
Si el enlace inalámbrico o celular vuelve a conectarse.
Si se genera una alerta por desconexión y restauración.
Qué ocurre cuando la batería alcanza el umbral de protección.

No realice pruebas que excedan los límites de descarga o temperatura del fabricante. El objetivo es comprobar la secuencia de recuperación, no agotar deliberadamente la batería.

Evidencia para la aceptación

Un expediente de entrega práctico debe contener:

Plano final y fotografías del montaje.
Lista de equipos y configuración suministrada.
Presupuesto eléctrico actualizado.
Mediciones de voltaje y consumo.
Capturas diurnas y nocturnas.
Prueba de reproducción y exportación de video.
Resultado de pérdida y recuperación de energía.
Prueba del enlace y nivel de señal, cuando aplique.
Inventario de protecciones.
Instrucciones de mantenimiento y limpieza.
Lista de supuestos o pendientes aceptados.

La aceptación debe vincularse con criterios medibles: cobertura, retención, acceso a evidencia, recuperación y estado eléctrico. Una imagen visible en el teléfono del instalador no demuestra por sí sola que el sistema esté listo para operar.

Como siguiente paso, compare los modelos enlazados de Maxsol con el número de puertos, carga total, distancia, alimentación disponible, entorno y funciones de administración de su proyecto. Confirme siempre las fichas técnicas actuales y la compatibilidad de cada interfaz antes de especificar o conectar los componentes.
