Cómo diseñar una red con energía solar 24/7 en sitios remotos

Una red solar 24/7 para ubicaciones remotas no se obtiene conectando paneles, batería, cámaras y un radioenlace hasta que “parezca funcionar”. El servicio continuo debe tratarse como un objetivo de ingeniería: definir qué equipos son indispensables, medir su demanda real, dimensionar energía para el peor periodo previsto y establecer cómo responderá el sistema cuando falte sol o ocurra una falla.

El diseño completo debe considerar carga continua, consumos intermitentes y picos de arranque; energía nominal y energía realmente entregable; prioridad de puertos PoE; capacidad de recuperación solar; monitoreo; apagado controlado; secuencia de reinicio; refacciones y acceso para mantenimiento. Ningún componente aislado puede garantizar disponibilidad universal.

Defina los servicios de red y un objetivo de disponibilidad

Antes de elegir paneles o baterías, determine qué servicio debe permanecer activo y durante cuánto tiempo puede tolerarse una interrupción. “Mantener la red encendida” puede significar cosas muy distintas:

Conservar cámaras y grabación local.
Mantener únicamente el enlace principal y una cámara crítica.
Sostener acceso Wi-Fi para personal operativo.
Transportar datos de sensores o telemetría.
Alimentar un radioenlace punto a punto.
Preservar monitoreo energético aunque se desconecten cargas secundarias.
Permitir administración remota durante una contingencia.

Clasifique los servicios por prioridad:

Nivel	Servicio típico	Comportamiento ante baja energía
Crítico	Controlador, enlace de administración, cámara prioritaria, telemetría	Debe permanecer activo el mayor tiempo posible
Operativo	Cámaras adicionales, puntos de acceso, sensores no esenciales	Puede desconectarse de forma programada
Diferible	Iluminación auxiliar, equipos de diagnóstico, servicios temporales	Se apaga primero o solo se habilita bajo demanda

El objetivo de disponibilidad también debe especificar las condiciones bajo las cuales se evaluará. No basta con pedir “operación 24/7”; es necesario definir:

Periodo de autonomía sin generación solar.
Estado mínimo de carga permitido para la batería.
Servicios que deben sobrevivir durante ese periodo.
Tiempo máximo aceptable de recuperación después de una descarga.
Respuesta esperada ante pérdida del radioenlace, falla de un puerto PoE o reinicio del controlador.
Condiciones ambientales y restricciones de acceso al sitio.
Eventos que requieren visita técnica.

En México, la irradiación, temperatura, nubosidad estacional, polvo y exposición a tormentas pueden variar considerablemente entre regiones. El dimensionamiento debe usar información del sitio y del peor mes de diseño, no un promedio nacional ni datos tomados de otra instalación.

Inventaríe cargas continuas, intermitentes y de arranque

El presupuesto energético debe construirse por equipo y por estado operativo. Utilizar solamente la potencia máxima indicada en una etiqueta puede sobredimensionar unas partes y, al mismo tiempo, ocultar picos importantes en otras.

Prepare un inventario con al menos estos campos:

Equipo y función.
Tensión de entrada.
Fuente de alimentación directa o PoE.
Potencia normal medida o documentada.
Potencia máxima.
Horas de operación por día.
Consumo nocturno.
Picos de arranque.
Prioridad operativa.
Pérdidas de conversión asociadas.
Estado esperado después de un corte.

La energía diaria básica se calcula así:

Energía diaria de la carga = potencia × horas de operación

Para una carga continua de potencia P, la energía diaria teórica es P × 24 horas. Después deben sumarse las cargas intermitentes según su ciclo real de trabajo.

No confunda presupuesto PoE con consumo energético

El presupuesto PoE de un switch indica la potencia que puede entregar a los dispositivos, pero no representa automáticamente su consumo constante. Para dimensionar el sistema solar se necesitan:

Consumo propio del switch.
Demanda real de cada dispositivo alimentado.
Pérdidas en cableado y conversión.
Potencia máxima simultánea.
Comportamiento de los equipos durante el arranque.

Una cámara puede elevar su consumo cuando activa iluminación infrarroja, calefacción, movimiento PTZ u otras funciones. Un punto de acceso puede variar con el tráfico y la potencia de transmisión. Los radios también pueden presentar diferencias entre reposo, asociación y carga completa.

Si el proyecto se centra en videovigilancia, la guía para integrar switches PoE solares en redes de cámaras IP ayuda a separar el presupuesto de puertos, la demanda energética y la arquitectura de comunicaciones.

Incluya los picos y la simultaneidad

Los arranques simultáneos pueden provocar una caída de tensión aunque la energía diaria parezca suficiente. Revise qué sucede cuando:

Regresa la alimentación después de una descarga.
Todos los dispositivos PoE solicitan energía al mismo tiempo.
El radio busca restablecer el enlace.
Arrancan cámaras con funciones nocturnas activas.
El controlador habilita varias salidas de forma simultánea.

La solución puede requerir arranque escalonado, límites por puerto o grupos de prioridad. También debe comprobarse que conectores, fusibles, controladores y conductores toleren la corriente máxima, no solo el promedio diario.

Dimensione almacenamiento, paneles y recuperación para el peor mes

La batería no debe dimensionarse únicamente con la suma de watts-hora de las cargas. Una red remota consume energía a través de varias etapas, cada una con pérdidas y límites operativos.

Una relación conceptual útil es:

Energía requerida de la batería = energía de las cargas ÷ eficiencia total del sistema

La eficiencia total incluye, según la arquitectura:

Controlador solar.
Conversión DC-DC.
Inversor, si existe.
Switch PoE.
Cableado y conectores.
Efectos de temperatura.
Autoconsumo de controladores y monitoreo.

Cuando sea posible, una arquitectura completamente en corriente directa puede evitar algunas pérdidas de conversión, pero exige verificar cuidadosamente tensiones, polaridad, rangos de entrada, protecciones y puesta a tierra.

Energía nominal frente a energía útil entregada

La capacidad nominal de una batería no equivale a la energía que llegará a las cámaras o radios. La energía útil depende de:

Profundidad de descarga configurada o permitida.
Umbrales del sistema de gestión de batería.
Temperatura de operación.
Pérdidas del controlador.
Conversión a otras tensiones.
Caída de voltaje en conductores.
Reserva establecida para contingencias y envejecimiento.
Corriente máxima admitida durante arranques.

Por ejemplo, el sistema solar Maxsol CS400150 de 400 W y 1920 Wh documenta una configuración con dos módulos de 200 W, batería LiFePO4 de 12.8 V y 150 Ah, control MPPT y cuatro salidas DC12V. Los 1920 Wh son capacidad nominal; no deben tratarse automáticamente como 1920 Wh entregables a la red. La energía útil del proyecto debe calcularse con sus cargas, límites del controlador, pérdidas y reserva operacional.

Calcule tanto autonomía como recuperación

Un sistema puede sostener la carga durante una noche y aun así fallar después de varios días desfavorables si los paneles no reponen toda la energía utilizada. Por eso deben responderse dos preguntas independientes:

¿Cuánto tiempo puede funcionar la carga prioritaria sin generación útil?
¿Puede el arreglo solar recargar la batería mientras sigue alimentando la red?

La segunda pregunta suele ignorarse. Durante la recuperación, la energía solar disponible se reparte entre la carga activa y la batería. Si casi toda la producción es consumida por la red, la batería puede permanecer en un estado de carga bajo durante varios días.

Para el peor mes previsto, el balance debe contemplar:

Recurso solar específico del sitio.
Orientación e inclinación.
Sombras en diferentes horas y temporadas.
Temperatura de paneles y batería.
Suciedad, polvo o vegetación.
Pérdidas del controlador y cableado.
Carga diaria completa.
Margen de recuperación.
Periodos consecutivos de baja generación.

Evite los errores descritos en esta guía sobre fallas comunes al diseñar sistemas solares aislados, especialmente calcular con horas solares optimistas, omitir pérdidas o seleccionar la batería antes de cerrar el inventario de cargas.

Diseñe el switching PoE, el backhaul y la prioridad de cargas

La arquitectura de red debe permitir conservar los servicios críticos cuando la energía sea limitada. Un switch administrable facilita supervisar enlaces, segmentar tráfico y controlar dispositivos, pero sus funciones específicas deben verificarse antes de integrarlo.

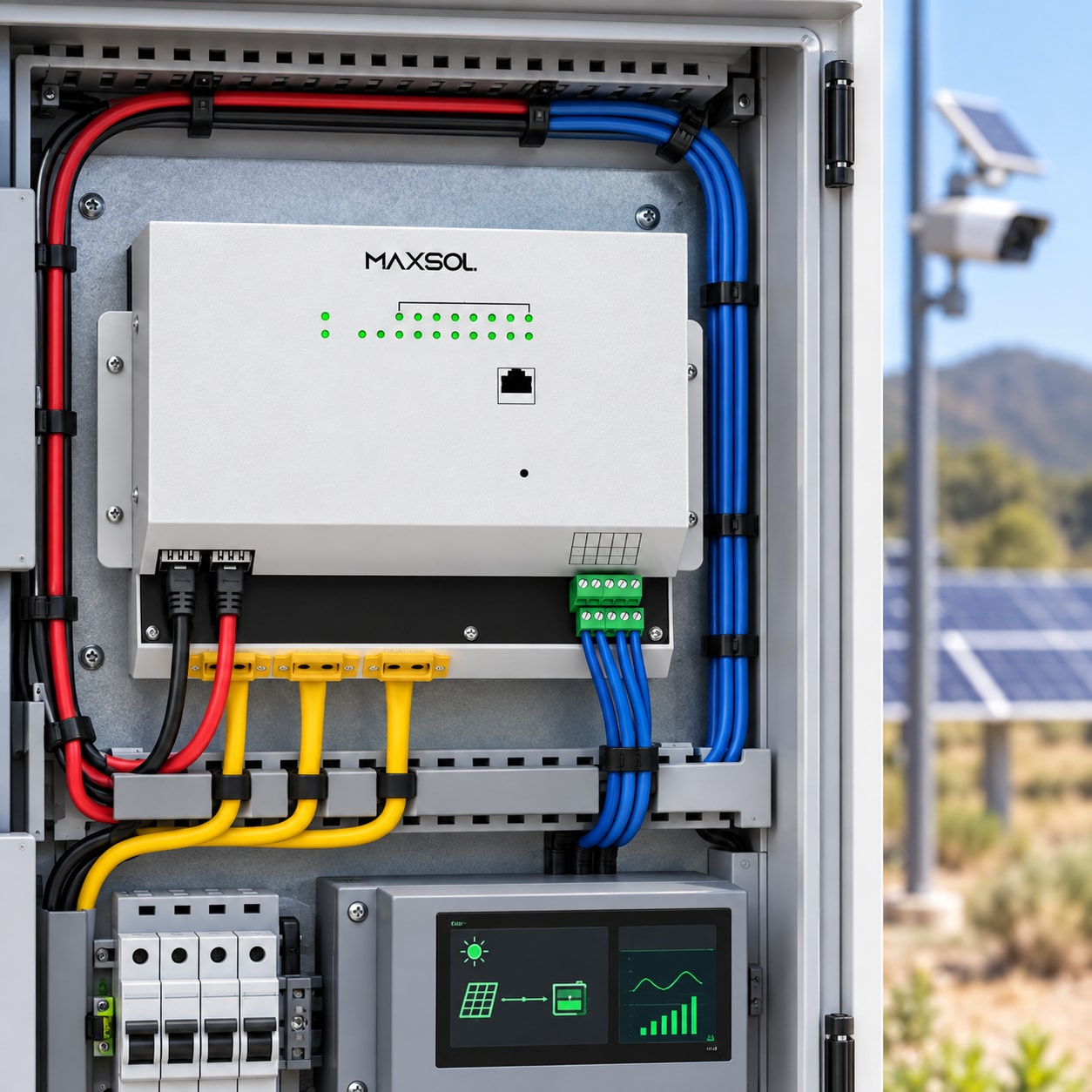

El switch PoE industrial administrable Maxsol IOT2802SFG-S documenta ocho puertos Gigabit PoE, dos puertos SFP, presupuesto PoE de 120 W, soporte BT de 90 W, monitoreo de panel y batería, entrada fotovoltaica y de batería de DC22-29.2V, y PoE configurable de 24V o 48V en los puertos 3 y 4.

Estas especificaciones sirven como referencia para una arquitectura posible, pero no convierten al switch y al sistema CS400150 en un paquete validado. En particular, un kit de 12.8 V no es una entrada directamente compatible con un equipo que requiere DC22-29.2V. No deben conectarse sin una arquitectura eléctrica correctamente diseñada y sin confirmar límites del controlador, corriente, protecciones y comportamiento de conversión.

Asigne prioridades por puerto y servicio

Una estrategia práctica de distribución puede organizarse así:

Prioridad 1: switch, monitoreo energético y backhaul.
Prioridad 2: cámara o sensor indispensable.
Prioridad 3: cámaras adicionales y puntos de acceso.
Prioridad 4: iluminación, equipos temporales o servicios de comodidad.

La prioridad eléctrica debe coincidir con la prioridad de red. No ayuda conservar una cámara crítica si se apaga el radio que transporta su video, ni mantener el radio cuando el switch que le entrega conectividad ya está fuera de servicio.

También deben verificarse:

Estándar y tensión PoE de cada dispositivo.
Potencia requerida por puerto.
Presupuesto PoE total y simultáneo.
Distancia y calibre del cable.
Puesta a tierra y protección contra sobretensiones.
Compatibilidad de transceptores y fibra en puertos SFP.
VLAN, administración y protocolos necesarios.
Estado predeterminado de cada puerto después de un reinicio.

Evalúe el radioenlace como parte de la carga crítica

Para un enlace remoto, no basta con comparar la distancia indicada por un equipo. Deben revisarse línea de vista, zona de Fresnel, interferencia, polarización, estabilidad del montaje, disponibilidad de canal y capacidad requerida.

El CPE inalámbrico Maxsol CPE295 de 5.8 GHz documenta antena direccional MIMO 2x2 de 14 dBi, un puerto LAN Gigabit y consumo de 6.5 W a carga completa. Ese consumo puede incorporarse al inventario energético, pero la viabilidad del enlace debe confirmarse mediante evaluación del sitio y parámetros de radio. La distancia comercial asociada al modelo no sustituye un estudio de trayectoria.

Cuando el enlace sea esencial, considere:

Supervisión de intensidad y calidad de señal.
Montajes resistentes y alineación estable.
Ruta alternativa, si el servicio lo justifica.
Acceso local para reconfiguración.
Protección de cableado exterior.
Consumo de ambos extremos del enlace, aunque solo uno sea solar.

Monitoree energía, fallas y recuperación controlada

El monitoreo debe mostrar algo más que “encendido” o “apagado”. Para detectar degradación antes de una interrupción, conviene registrar:

Voltaje y estado de la batería.
Corriente de carga y descarga.
Producción fotovoltaica.
Consumo total.
Estado de puertos PoE.
Temperatura interna del gabinete.
Disponibilidad del radioenlace.
Reinicios y pérdidas de comunicación.
Alarmas de protección.
Tiempo desde la última recarga completa.

Los umbrales deben asociarse a acciones claras. Un esquema típico, que debe ajustarse al proyecto, es:

Operación normal: todos los servicios autorizados permanecen activos.
Alerta preventiva: se reporta baja generación o descarga prolongada.
Ahorro: se apagan cargas diferibles.
Operación crítica: solo quedan backhaul, administración y dispositivos prioritarios.
Protección: se realiza apagado controlado antes del límite de batería.
Recuperación: las cargas regresan en una secuencia definida.

Programe una secuencia de reinicio

Después de un corte por baja energía, encender todo al mismo tiempo puede provocar un nuevo colapso. La recuperación debería seguir una secuencia como esta:

Confirmar que la batería superó el umbral de recuperación.
Encender controlador y switch.
Validar estabilidad de tensión.
Levantar el backhaul.
Restablecer monitoreo y administración.
Activar cargas críticas una por una.
Incorporar servicios secundarios solo si existe margen energético.
Registrar la causa, duración y resultado del evento.

Utilice histéresis entre los umbrales de apagado y reconexión. De otro modo, el sistema puede entrar en ciclos repetidos de encendido y apagado cuando la batería se encuentra cerca del límite.

Pruebe la entrega y mantenga el sitio remoto

La aceptación debe demostrar el comportamiento del sistema completo, no solo que cada equipo enciende. Antes de entregar el sitio, prepare una prueba hipotética basada en el peor mes de diseño y en los valores específicos aprobados para el proyecto.

Prueba de aceptación del peor mes

La prueba puede estructurarse de la siguiente forma:

Instalar la configuración final de cámaras, radios, switch y monitoreo.
Medir consumo continuo, nocturno, máximo y de arranque.
Confirmar que cada puerto y conductor trabaja dentro de sus límites.
Reducir o simular la generación solar según el escenario de diseño.
Mantener las cargas durante el periodo de autonomía especificado.
Verificar que el sistema desconecte cargas en el orden previsto.
Confirmar que los servicios críticos sobrevivan hasta el umbral definido.
Restaurar generación y medir si existe energía suficiente para alimentar la red y recargar la batería.
Provocar una pérdida controlada del backhaul y comprobar las alarmas.
Ejecutar un reinicio completo y verificar la secuencia escalonada.
Documentar voltajes, corrientes, alarmas, tiempos y estados de puerto.
Repetir la prueba después de corregir cualquier desviación.

Los criterios de aprobación no deben copiarse de otro proyecto. Deben derivarse del objetivo de disponibilidad, el recurso solar del sitio, la autonomía requerida y las cargas instaladas.

Planee mantenimiento y acceso desde el diseño

Un sitio remoto necesita mantenimiento aunque opere correctamente. La frecuencia dependerá del ambiente, el acceso y los componentes, pero el plan debe contemplar:

Limpieza e inspección de módulos.
Revisión de sombras nuevas y crecimiento de vegetación.
Apriete y corrosión en terminales.
Estado de sellos, prensaestopas y ventilación.
Inspección de tierra física y protecciones.
Revisión de registros de batería y controlador.
Verificación de alineación del radioenlace.
Prueba de puertos PoE y enlaces de fibra o cobre.
Actualización controlada de configuraciones.
Respaldo de parámetros y credenciales.
Etiquetado de cables, fusibles y desconectores.

Las refacciones deben seleccionarse por el impacto de la falla y el tiempo de acceso. Fusibles, protectores, conectores, fuentes auxiliares o un radio preconfigurado pueden reducir el tiempo de recuperación, pero la lista exacta debe corresponder a la arquitectura instalada.

También conviene entregar un expediente con diagrama eléctrico, topología de red, direcciones de administración, tabla de cargas, umbrales energéticos, secuencia de recuperación, configuración respaldada y procedimiento seguro de desconexión.

Criterios finales para seleccionar la arquitectura

Antes de comprar o integrar componentes, confirme:

Carga diaria y potencia máxima simultánea.
Energía útil requerida, no solo capacidad nominal.
Autonomía durante el peor periodo previsto.
Capacidad solar para operar y recargar.
Tensión y corriente compatibles entre batería, controlador y switch.
Presupuesto, estándar y configuración PoE por puerto.
Número de puertos de cobre y fibra.
Distancia, línea de vista e interferencia del backhaul.
Prioridades de desconexión y reinicio.
Monitoreo local y remoto.
Protección ambiental y eléctrica.
Acceso para mantenimiento y disponibilidad de refacciones.

Los modelos enlazados representan alternativas para distintas partes de una solución, no un conjunto con compatibilidad automática. Como siguiente paso, compare el sistema solar, el switch administrable y el CPE de Maxsol contra el número de puertos, carga, distancia, alimentación, ambiente y funciones de administración de su proyecto; después verifique todas las interfaces y límites antes de cerrar el diseño.
