Errores de diseño en sistemas solares aislados

Los errores de diseño en un sistema solar fuera de red suelen aparecer como apagados al amanecer, reinicios de cámaras o radios, baterías que nunca recuperan su carga y fallas estacionales. La causa rara vez se identifica comparando únicamente los watts del panel con los watts de la carga: hay que medir energía diaria, pérdidas, voltajes, corriente de arranque, compatibilidad de interfaces y condiciones ambientales.

Esta guía propone aislar la falla mediante una secuencia de síntoma, causa, medición y corrección. Todos los escenarios y cálculos son hipotéticos; no representan el diagnóstico de una instalación real ni el desempeño medido de un producto específico.

Síntoma observado	Causas probables	Qué medir o verificar	Corrección de diseño
El sistema se apaga antes o poco después del amanecer	Energía nocturna subestimada, batería insuficiente, pérdidas no incluidas o desconexión por bajo voltaje	Potencia real de cada carga, Wh consumidos durante la noche, voltaje de batería bajo carga y umbral de desconexión	Recalcular energía utilizable, ampliar reserva si corresponde y reducir pérdidas o cargas no esenciales
Cámaras, switches o radios PoE se reinician repetidamente	Pico de arranque, caída de tensión, convertidor limitado, cableado inadecuado o interfaz PoE incompatible	Voltaje en entrada y salida durante el reinicio, corriente máxima, potencia del equipo, polaridad, pinout y protocolo PoE	Corregir conductores y conexiones, seleccionar un convertidor con margen adecuado y validar toda la interfaz PoE
La batería no recupera su nivel de carga	Arreglo fotovoltaico insuficiente, sombra, consumo diurno elevado o límites del MPPT	Energía solar entregada, corriente de carga, consumo simultáneo, sombreado y límites de entrada del controlador	Aumentar la capacidad efectiva de recarga, eliminar sombras o seleccionar un MPPT y arreglo compatibles
Las fallas ocurren solamente en invierno o durante temporadas desfavorables	Dimensionamiento basado en el promedio anual, días de autonomía insuficientes o sombras estacionales	Recurso solar del mes de diseño, duración nocturna, perfil de sombra y estado de carga entre días consecutivos	Diseñar con el periodo crítico del sitio, no con el promedio anual
El equipo falla dentro de un gabinete caliente	Temperatura interna excesiva, ventilación insuficiente, carga restringida por temperatura o puntos calientes	Temperatura máxima y mínima dentro del gabinete, exposición solar, ventilación y límites térmicos de cada componente	Mejorar ubicación y manejo térmico, reducir disipación interna y respetar las condiciones de carga de la batería

Confundir potencia nominal y energía con suministro utilizable

Uno de los errores de diseño de sistemas solares fuera de red más frecuentes es tratar watts y watt-hora como si fueran equivalentes. Los watts (W) indican potencia instantánea; los watt-hora (Wh) indican energía acumulada durante un periodo.

Una carga de 20 W no requiere solamente una fuente capaz de entregar 20 W. Si funciona 24 horas, su demanda teórica es:

20 W × 24 h = 480 Wh por día

A esa cantidad deben agregarse las pérdidas del convertidor, controlador, cableado y equipos auxiliares. También debe considerarse que la energía nominal de una batería no es igual a la energía que puede entregarse de manera utilizable a la carga.

Diagnóstico de un apagado al amanecer

Síntoma: el sitio opera durante el día y parte de la noche, pero se apaga antes de recibir suficiente luz solar.

Causas probables:

• Se calculó la batería usando solamente los watts máximos.
• No se incluyó el consumo nocturno completo.
• Se tomó la capacidad nominal en Wh como energía totalmente disponible.
• El sistema alcanza el umbral de protección por bajo voltaje.
• El cableado produce una caída adicional cuando aumenta la corriente.
• La batería no comenzó la noche con una carga suficiente.

Comprobaciones:

1. Registrar el voltaje de batería al anochecer, durante la madrugada y al momento del apagado.
2. Medir la potencia de cada carga en operación normal.
3. Integrar el consumo para obtener Wh, en vez de observar solamente la lectura instantánea en W.
4. Revisar los umbrales de desconexión y reconexión.
5. Medir el voltaje tanto en la batería como en la entrada de la carga.

Corrección: recalcular el presupuesto energético completo y establecer una reserva compatible con la autonomía requerida, las condiciones térmicas y los límites del sistema. La guía para dimensionar un sistema solar fuera de red para CCTV explica el método base para convertir cargas y horas de operación en necesidades de panel y batería.

No compare baterías únicamente por Ah

Los ampere-hora solo pueden compararse directamente cuando el voltaje nominal es el mismo. La aproximación básica es:

Wh nominales = voltaje nominal × Ah nominales

Como ejemplo de especificación documentada, el sistema solar Maxsol CS8040 de 80 W y 576 Wh integra un panel monocristalino de 80 W, batería LiFePO4 de 12.8 V y 45 Ah, controlador MPPT y tres salidas DC de 12 V. RS485 es opcional. Sus 576 Wh son capacidad nominal, no una promesa de energía entregada, autonomía universal ni funcionamiento continuo garantizado.

Al evaluar una batería LiFePO4 también deben confirmarse las temperaturas permitidas de carga, protecciones, voltajes de operación y configuración del controlador. Para entender las diferencias prácticas de esta química sin asumir una vida útil o autonomía específica, consulte los beneficios y criterios de una batería LiFePO4 para CCTV solar.

Dimensionar con el sol promedio en vez del mes de diseño

El promedio anual puede ocultar el periodo en que la instalación recibe menos energía útil. Un sistema que parece equilibrado en una hoja de cálculo anual puede acumular un déficit diario durante el mes crítico.

Diagnóstico de fallas únicamente en invierno

Síntoma: la instalación funciona durante gran parte del año, pero presenta apagados repetidos en determinadas temporadas.

Causas probables:

• Se utilizó el promedio anual de radiación solar.
• No se consideró la duración nocturna del periodo de diseño.
• Una estructura, árbol, poste o antena produce sombra estacional.
• El panel tiene una orientación o inclinación poco favorable para el periodo crítico.
• La carga diaria consume más energía de la que puede recuperarse.
• La reserva no cubre varios días desfavorables consecutivos.

Qué revisar:

• Recurso solar del sitio durante el mes de diseño.
• Horas reales en que el panel permanece libre de sombra.
• Energía fotovoltaica diaria recibida por el controlador.
• Estado de carga al inicio y final de varios días consecutivos.
• Consumo diurno mientras la batería intenta recargarse.
• Suciedad, obstrucciones y orientación del panel.

La corrección no consiste automáticamente en instalar una batería más grande. Una batería de mayor capacidad puede prolongar la descarga, pero también exige suficiente energía fotovoltaica para recuperar lo consumido.

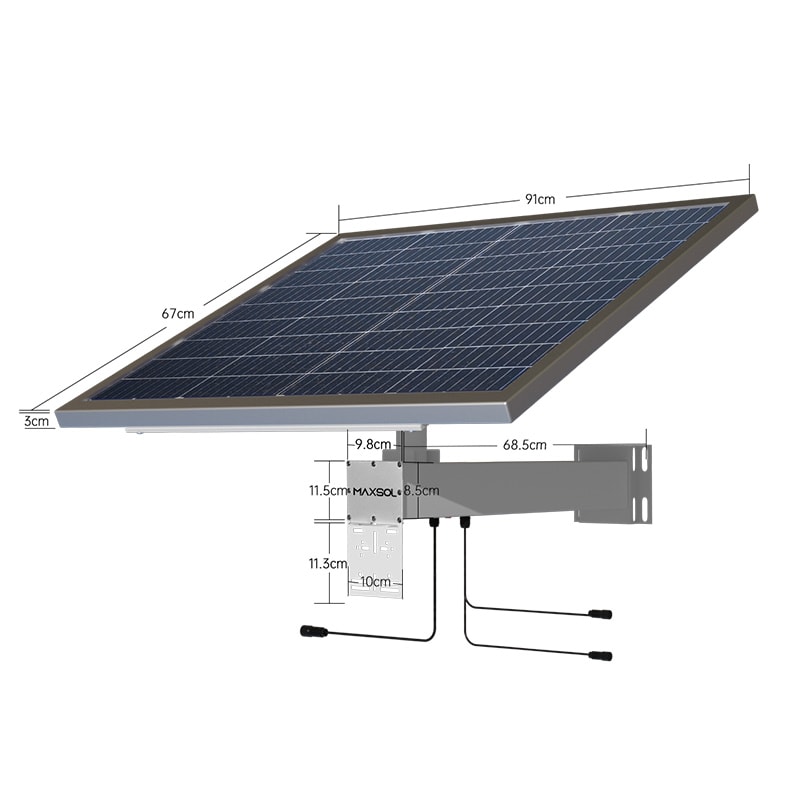

Como referencia de selección, el sistema solar Maxsol CS12060 de 120 W y 768 Wh documenta un panel monocristalino de 120 W, batería LiFePO4 de 12.8 V y 60 Ah, controlador MPPT y tres salidas DC de 12 V; RS485 es opcional. Esto no significa que sea adecuado para cualquier cámara, radio o ubicación. La carga, el recurso solar del periodo crítico y los límites del controlador deben comprobarse para cada proyecto.

Omitir cargas nocturnas, pérdidas de conversión y arranque

Una lista incompleta de cargas puede invalidar todo el diseño. Además de cámaras y radios, deben incluirse iluminadores infrarrojos, calentadores cuando existan, switches, convertidores DC-DC, módems, puntos de acceso, sensores y consumo en espera.

El consumo infrarrojo cambia el perfil nocturno

Una cámara puede demandar más potencia cuando activa sus LED infrarrojos. Si el cálculo utiliza solamente la lectura diurna, la batería queda dimensionada justo para el periodo en que la carga es menor.

El mismo problema aparece con radios que elevan su actividad, equipos de red con varios dispositivos conectados o iluminación activada por horario. Conviene medir al menos estos estados:

• Operación diurna normal.
• Operación nocturna con infrarrojo.
• Transmisión o tráfico elevado.
• Arranque simultáneo de los equipos.
• Recuperación después de una desconexión por bajo voltaje.

Diagnóstico de reinicios PoE

Síntoma: una cámara o radio se reinicia, aunque el cálculo indica que la potencia promedio está dentro del presupuesto.

Causas probables:

• Corriente de arranque superior a la corriente estable.
• Caída de voltaje en cables largos o de calibre insuficiente.
• Conectores flojos, sulfatados o mal terminados.
• Convertidor DC-DC operando cerca de su límite.
• Pérdidas de conversión subestimadas.
• Activación simultánea de infrarrojo, radio y otros equipos.
• Incompatibilidad entre fuente PoE y dispositivo alimentado.

Medición recomendada: observar simultáneamente el voltaje de batería, la entrada del convertidor y la salida PoE durante el reinicio. Una lectura en reposo puede parecer correcta y aun así ocultar una caída transitoria.

Para un ejemplo hipotético, no medido: si las cargas DC consumen 24 W y se asume una pérdida de conversión, la batería deberá entregar más de 24 W. El valor de diseño no debe basarse en la eficiencia máxima anunciada; debe utilizarse una hipótesis conservadora y después validarse durante la puesta en marcha.

Desajustar batería, MPPT e interfaces PoE

Un sistema puede tener suficiente energía nominal y aun así fallar porque sus interfaces eléctricas no coinciden. La compatibilidad debe comprobarse desde el panel hasta el dispositivo final.

Compatibilidad entre panel y MPPT

Antes de conectar un arreglo fotovoltaico, confirme en la ficha técnica vigente del controlador:

• Voltaje máximo de circuito abierto admitido.
• Rango de seguimiento MPPT.
• Corriente máxima de entrada o carga.
• Potencia fotovoltaica permitida.
• Configuración de paneles en serie o paralelo.
• Voltaje nominal de batería compatible.
• Temperaturas permitidas de carga.
• Protecciones y parámetros configurables.

El voltaje de circuito abierto puede variar con la temperatura, mientras que el voltaje de operación puede disminuir cuando el panel se calienta. El arreglo debe permanecer dentro de los límites del controlador en todas las condiciones previstas. Si diferentes documentos muestran datos contradictorios, debe confirmarse la versión y configuración suministrada en vez de escoger el valor más conveniente.

Compatibilidad de la alimentación PoE

“PoE” no identifica por sí solo una interfaz compatible. Es necesario comprobar:

• Voltaje requerido por el dispositivo.
• Potencia continua y pico de arranque.
• Polaridad.
• Pares o pinout utilizados.
• Método de alimentación.
• Necesidad de detección o negociación IEEE.
• Velocidad Ethernet requerida.
• Caída de tensión por longitud y calibre del cable.

El convertidor Maxsol POE24V de DC a PoE acepta una entrada de 12 a 36 V DC y ofrece salida PoE ajustable de 12 a 57 V, Ethernet Gigabit y pantalla LCD de voltaje. Para conversión de 12 V a 48 V, la carga continua documentada es de hasta 30 W. La eficiencia de hasta 94% es un máximo, no un valor garantizado para dimensionamiento.

Los datos disponibles no establecen detección o negociación con dispositivos alimentados conforme a IEEE. Por ello, antes de conectarlo deben verificarse voltaje, polaridad, pinout y protocolo. Tampoco debe asumirse que este convertidor y los sistemas solares enlazados forman un conjunto probado o automáticamente compatible.

Ignorar sombra, temperatura y acceso para mantenimiento

La ubicación física forma parte del diseño eléctrico. Un panel parcialmente sombreado, un gabinete expuesto a altas temperaturas o una batería imposible de inspeccionar pueden producir síntomas que parecen errores de capacidad.

Diagnóstico de una falla de recarga

Síntoma: después de una descarga, la batería no recupera el nivel esperado aunque haya luz solar.

Causas probables:

• Sombra parcial en horas productivas.
• Suciedad o daños visibles en el panel.
• Consumo diurno casi igual a la producción.
• Arreglo fotovoltaico insuficiente para reponer la descarga.
• Límite de corriente o potencia del controlador.
• Parámetros de carga incorrectos.
• Protección térmica activa.
• Conexiones con resistencia elevada.

Comprobaciones:

1. Medir voltaje y corriente del panel bajo condiciones comparables.
2. Registrar la corriente que entra a la batería y la que consumen las cargas.
3. Inspeccionar conectores, fusibles y terminales.
4. Revisar el panel a distintas horas para detectar sombras móviles.
5. Consultar el estado y los límites reportados por el controlador.
6. Confirmar la temperatura de la batería y del gabinete.

La corrección puede requerir reubicar el panel, reducir pérdidas, modificar el arreglo o aumentar la capacidad efectiva de recarga. Instalar más paneles sin revisar los límites de voltaje, corriente y potencia del MPPT puede crear un nuevo problema.

Gabinetes calientes y puntos inaccesibles

Un gabinete cerrado recibe calor del sol y de sus propios componentes. La temperatura interna puede ser diferente de la temperatura ambiente y afectar al controlador, la batería y los convertidores.

El diseño debe contemplar:

• Exposición directa al sol.
• Separación entre componentes que disipan calor.
• Ventilación compatible con la protección ambiental requerida.
• Límites de carga y descarga de la batería.
• Espacio para radios, fuentes, fusibles y cableado.
• Entrada de agua, polvo, insectos y condensación.
• Acceso seguro para medir voltajes y sustituir protecciones.
• Capacidad de inspeccionar conectores sin desmontar toda la instalación.

Colocar el equipo en un punto inaccesible también dificulta distinguir una batería descargada de un fusible abierto, una conexión floja o un convertidor bloqueado. El mantenimiento debe poder realizarse sin improvisar trabajos de riesgo.

Validar el diseño corregido con una lista de puesta en marcha

La corrección no termina al actualizar la hoja de cálculo. El sistema debe probarse como conjunto, bajo estados representativos de operación y con valores de aceptación definidos antes de instalarlo en un sitio remoto.

Lista de verificación eléctrica

• Inventariar todas las cargas diurnas y nocturnas.
• Medir potencia estable y picos de arranque.
• Convertir W y horas de uso en Wh diarios.
• Incluir pérdidas del controlador, convertidores y cableado.
• No tratar los Wh nominales de batería como energía totalmente utilizable.
• Comparar baterías por Wh y voltaje, no solo por Ah.
• Verificar voltajes de desconexión y reconexión.
• Confirmar calibre, longitud, conectores, fusibles y polaridad.
• Medir la caída de tensión con la carga máxima prevista.

Lista de verificación solar y del MPPT

• Diseñar con el mes o periodo crítico del sitio.
• Inspeccionar sombras durante las horas relevantes.
• Confirmar Voc, Vmp, corriente y potencia del arreglo.
• Verificar los límites vigentes del controlador MPPT.
• Comprobar parámetros y temperaturas permitidas de carga.
• Medir producción solar y consumo simultáneo.
• Confirmar que exista capacidad para reponer la descarga prevista.

Lista de verificación PoE y de red

• Confirmar voltaje, polaridad y pinout.
• Verificar si el dispositivo requiere detección o negociación IEEE.
• Validar potencia continua y pico de arranque.
• Probar el equipo con infrarrojo y radios activos.
• Revisar reinicios durante la recuperación después de bajo voltaje.
• Confirmar velocidad Ethernet y distancia del enlace.
• Probar cada dispositivo final, no solo una carga resistiva equivalente.

Lista de verificación ambiental y de mantenimiento

• Medir la temperatura dentro del gabinete.
• Revisar ventilación, sellado y condensación.
• Mantener separación entre fuentes de calor.
• Dejar acceso a fusibles, terminales e indicadores.
• Etiquetar cables, polaridad y protecciones.
• Documentar voltajes y corrientes de referencia.
• Definir puntos de medición para futuras fallas.
• Registrar la configuración final del controlador y convertidores.

Una prueba útil debe abarcar transiciones, no solamente operación estable: encendido inicial, cambio de día a noche, activación del infrarrojo, arranque simultáneo, desconexión por bajo voltaje y recuperación con energía solar. Si el sistema solo se prueba con la batería completamente cargada, pueden permanecer ocultos los problemas que aparecerán cerca del amanecer.

Como siguiente paso, compare los modelos enlazados con el número de puertos y equipos, perfil de carga, distancia de cableado, potencia continua y de arranque, ambiente, acceso de mantenimiento y necesidades de monitoreo o administración. Verifique siempre la ficha técnica y la configuración suministrada; los productos son ejemplos de selección, no un paquete con compatibilidad garantizada.
