Red PoE solar para CCTV remoto: diseño y operación 24/7

Un sistema PoE fuera de red para CCTV y redes inalámbricas debe diseñarse como una cadena completa: generación solar, batería, conversión eléctrica, switch, cámaras, radioenlace y backhaul. Para mantener el servicio día y noche no basta con sumar watts; también deben coincidir los voltajes, existir energía en ambos extremos del enlace y comprobarse la recuperación después de una descarga o un corte.

La disponibilidad continua es un objetivo de diseño, no una garantía automática. El resultado depende del consumo simultáneo real, las pérdidas, la energía utilizable de la batería, el recurso solar del sitio, la calidad del enlace inalámbrico y la capacidad de todos los equipos para reiniciar sin intervención.

Definir los servicios de red y el objetivo de disponibilidad

Antes de elegir paneles, baterías o switches, hay que documentar qué servicios debe sostener el sitio. Una cámara que solo envía eventos no impone la misma carga energética ni de red que varias cámaras grabando continuamente a través de un radioenlace.

Como mínimo, la definición debe incluir:

Cantidad y tipo de cámaras IP.
Potencia máxima de cada cámara, incluidos infrarrojos, calefacción, iluminadores o movimiento PTZ, cuando existan.
Número de radios, puntos de acceso o CPE.
Ubicación del NVR o servidor de video.
Necesidad de grabación local, remota o ambas.
Tráfico normal y tráfico máximo esperado.
Horas de operación requeridas.
Tiempo de autonomía objetivo sin generación solar.
Servicios que pueden apagarse para conservar energía.
Recuperación automática aceptable después de una protección por bajo voltaje.

Para un servicio realmente crítico conviene expresar el objetivo de disponibilidad en términos operativos. Por ejemplo: “las cámaras prioritarias y el enlace principal deben permanecer activos durante la noche; las cámaras secundarias pueden desconectarse si la batería alcanza el umbral de reserva”.

El presupuesto PoE debe calcularse con la carga máxima simultánea, no con promedios optimistas. El procedimiento detallado puede revisarse en esta guía para calcular el presupuesto PoE de cámaras de seguridad. Al resultado se agregan el consumo propio del switch, radios alimentados por separado, convertidores, controladores y pérdidas del sistema.

Ejemplo hipotético de carga simultánea

Las siguientes cifras son supuestos de diseño, no mediciones ni rendimiento garantizado de un producto:

Elemento	Cantidad	Supuesto por unidad	Carga simultánea
Cámara IP fija	4	12 W máximos	48 W
CPE inalámbrico	1	6.5 W a plena carga	6.5 W
Carga PoE de terminales	—	—	54.5 W
Switch y conversiones	—	Debe medirse o confirmarse	Adicional
Reserva de diseño	—	Definida por el proyecto	Adicional

Este ejemplo muestra por qué un presupuesto PoE de 54.5 W no significa que la fuente solar solo deba entregar 54.5 W. Aún faltan el consumo del switch, las pérdidas eléctricas y la energía necesaria para recargar la batería después de la noche.

Trazar la topología de cámaras, radio y backhaul

Una topología clara permite detectar dependencias que suelen quedar fuera del cálculo inicial. En una instalación remota típica, las cámaras se conectan al switch PoE del sitio solar; el switch entrega el tráfico a un CPE direccional; otro CPE, situado en el extremo receptor, conecta con el NVR, router o red principal.

La ruta lógica puede representarse así:

Panel solar y controlador.
Banco de batería compatible.
Protección y distribución DC.
Switch PoE.
Cámaras IP y radio del sitio remoto.
Enlace inalámbrico punto a punto.
Radio del extremo receptor.
Switch, router o NVR de la red central.

El backhaul necesita energía en ambos extremos. Alimentar correctamente el sitio remoto no sirve si el radio receptor, el switch intermedio o el router principal se apagan. El diseño debe identificar qué fuente sostiene cada extremo y si ambos tienen respaldo compatible con el objetivo de disponibilidad.

Como referencia de selección, el CPE inalámbrico Maxsol CPE295 de 5.8 GHz documenta una antena direccional MIMO 2x2 de 14 dBi, un puerto Gigabit LAN, alimentación IEEE 802.3af/at o 9-48V DC y consumo de 6.5 W a plena carga. Estas características no garantizan distancia ni rendimiento útil en un sitio concreto.

Antes de adoptar cualquier radio deben verificarse:

Línea de vista y despeje de la zona de Fresnel.
Interferencia en el canal previsto.
Alineación y estabilidad de los soportes.
Capacidad útil en ambos sentidos.
Reglas locales aplicables al uso de radiofrecuencia.
Protección eléctrica y puesta a tierra del conjunto.
Método de alimentación y compatibilidad con el puerto PoE.
Consumo durante arranque y operación máxima.

Dimensionar el ancho de banda

El ancho de banda debe calcularse con el perfil de video configurado, no únicamente con la velocidad nominal del puerto o la etiqueta comercial del radio.

En un ejemplo hipotético, cuatro cámaras configuradas para producir hasta 4 Mbps cada una requerirían 16 Mbps de video agregado. Si se reserva 25% para variaciones, señalización y administración, el objetivo mínimo sería de 20 Mbps útiles. Esta cifra no incluye otros servicios ni garantiza calidad de imagen: el bitrate real depende de resolución, cuadros por segundo, códec, movimiento y configuración de cada cámara.

También hay que considerar:

Picos de bitrate durante escenas complejas.
Visualización simultánea desde varios clientes.
Descarga de grabaciones mientras continúa la transmisión.
Tráfico de administración, sincronización y alertas.
Capacidad del enlace en condiciones reales de interferencia.
Rendimiento en la dirección de subida desde las cámaras.

La tasa inalámbrica anunciada no equivale al throughput disponible para la aplicación. El margen debe establecerse con una prueba en el sitio.

Hacer coincidir el voltaje de batería, switch y puertos

La compatibilidad eléctrica se comprueba interfaz por interfaz. Deben coincidir el rango de entrada, polaridad, tipo de conector, protección, corriente máxima y modalidad PoE. Que dos dispositivos se describan como “solares” o “24V” no significa que puedan conectarse directamente.

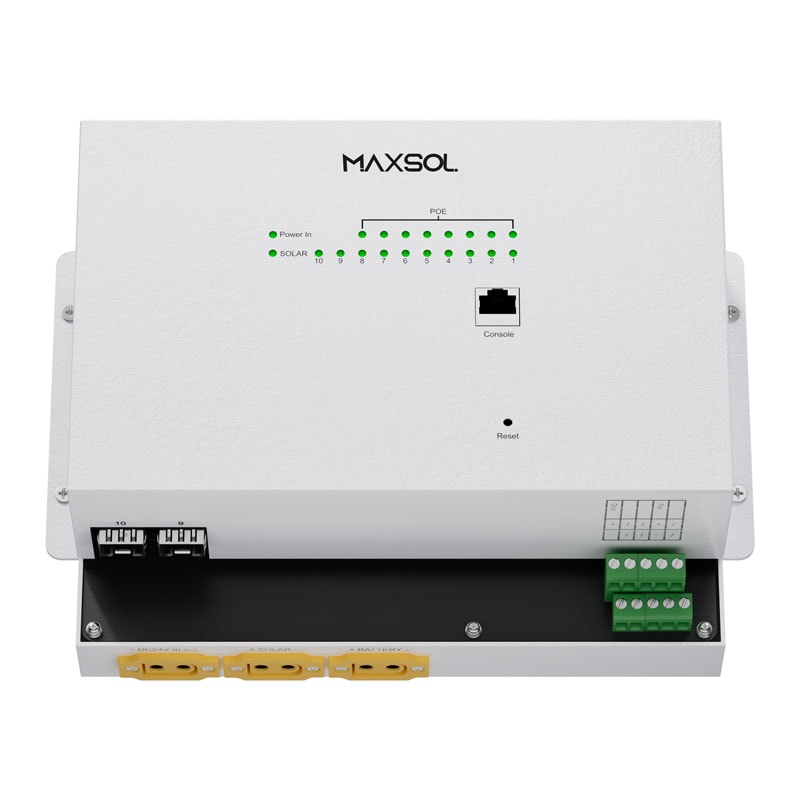

El switch industrial PoE solar administrable de 8 puertos Gigabit y 2 SFP IOT2802SFG-S documenta:

Ocho puertos PoE Gigabit.
Dos puertos SFP.
Presupuesto PoE total de 120 W.
Soporte BT de 90 W.
Monitoreo de panel fotovoltaico y batería.
Entrada fotovoltaica y de batería de DC22-29.2V.
Configuración de PoE de 24V o 48V en los puertos 3 y 4.

Antes de especificarlo hay que confirmar la hoja de datos vigente, la asignación real de puertos, los límites de carga y la compatibilidad con la batería elegida. También debe verificarse qué modalidad eléctrica entrega cada puerto y qué acepta exactamente el dispositivo conectado.

Por separado, el sistema solar Maxsol CS12060 de 120 W y 768 Wh documenta un panel monocristalino de 120 W, batería LiFePO4 de 12.8V y 60Ah, controlador MPPT y tres salidas DC12V; RS485 es opcional.

Estos dos productos son ejemplos de arquitecturas alternativas, no un conjunto compatible validado. Una batería de 12.8V no debe conectarse directamente a un switch cuya entrada de batería requiere DC22-29.2V.

Una arquitectura con conversión DC-DC solo debe considerarse después de especificar y validar:

Rango de entrada durante carga, descarga y protección.
Voltaje de salida regulado.
Corriente continua y pico de arranque.
Eficiencia bajo carga real.
Protecciones por polaridad, sobrecorriente y temperatura.
Comportamiento cuando cae y regresa el voltaje.
Pérdidas adicionales incorporadas al cálculo energético.

La energía nominal de 768 Wh tampoco representa la energía útil entregada a las cargas. Deben descontarse límites de descarga, conversiones, consumo del controlador, temperatura y reserva operacional. No existe una autonomía universal deducible únicamente de la capacidad nominal.

Planear monitoreo, prioridad de cargas y recuperación

El monitoreo debe responder tres preguntas: cuánta energía queda, qué equipos siguen activos y si la red puede recuperarse sola. Para ello conviene registrar, cuando el hardware lo permita, voltaje de batería, corriente de carga y descarga, estado fotovoltaico, consumo PoE por puerto, disponibilidad de enlaces y tiempo de actividad.

Un switch administrable facilita la observación y el control remoto, pero también añade decisiones de configuración. Si se necesita revisar las diferencias funcionales antes de elegir, puede consultarse la comparación entre switches PoE administrables y no administrables.

Establecer prioridades antes de una descarga

Una secuencia práctica de prioridad puede ser:

Infraestructura esencial: controlador, switch principal y backhaul.
Cámaras críticas: accesos, perímetro o puntos indispensables.
Cámaras secundarias: vistas auxiliares o redundantes.
Servicios diferibles: iluminación auxiliar, Wi-Fi de servicio u otras cargas no esenciales.

No conviene apagar primero el radio de backhaul si se requiere conservar monitoreo remoto. De hacerlo, podrían seguir funcionando las cámaras, pero el operador perdería visibilidad y control. La política debe reflejar la función del sitio.

El apagado selectivo puede implementarse mediante puertos PoE controlables, salidas administradas o controladores externos compatibles. La disponibilidad de esas funciones debe confirmarse en el equipo concreto; no debe suponerse a partir de la palabra “administrable”.

Definir qué reinicio es aceptable

Una red puede sobrevivir energéticamente y aun así quedar fuera de servicio porque un dispositivo no reinició correctamente. La especificación debe definir:

Cuánto tiempo puede permanecer fuera de línea.
Si el reinicio debe ser completamente automático.
En qué orden deben energizarse switch, radios y cámaras.
Cuántos intentos de recuperación están permitidos.
Qué evento genera una alerta.
Cuándo se requiere visita técnica.
Qué configuración debe conservarse después de perder energía.

También debe evitarse el ciclo repetitivo de encendido y apagado cerca del umbral de batería. Se requiere histéresis o una diferencia suficiente entre el voltaje de desconexión y el de reconexión para que el sistema recupere energía antes de intentar arrancar todas las cargas.

Validar la operación nocturna y el comportamiento de reinicio

La validación debe reproducir la peor condición razonable, no solo confirmar que el sistema funciona al mediodía con la batería cargada. Las cámaras pueden consumir más durante la noche al activar infrarrojos u otras funciones, y el arranque simultáneo puede producir una demanda distinta de la operación estable.

Una prueba de aceptación útil incluye lo siguiente:

Cargar el sistema conforme a las indicaciones del controlador y la batería.
Confirmar voltajes y polaridad antes de conectar cargas.
Encender el switch sin terminales y registrar su comportamiento.
Agregar cámaras y radios uno por uno.
Activar todas las cargas que puedan operar simultáneamente.
Confirmar la carga PoE total y el estado de cada puerto.
Verificar transmisión de todas las cámaras durante la noche.
Generar tráfico de prueba a través del backhaul.
Simular pérdida de generación fotovoltaica sin puentear protecciones.
Observar el umbral de apagado y la prioridad de cargas.
Restaurar la fuente y comprobar la secuencia completa de reinicio.
Confirmar grabación, hora, direccionamiento, rutas y acceso remoto.

En una instalación con DHCP, hay que verificar que cámaras y radios recuperen direcciones válidas. Si se utilizan direcciones estáticas, deben documentarse para evitar duplicados. También debe comprobarse la sincronización horaria, ya que una cámara operativa con fecha incorrecta puede dificultar la búsqueda de evidencia.

La aceptación no debe limitarse a “responde al ping”. Es necesario abrir flujos de video, revisar pérdida de paquetes, confirmar grabación y comprobar que el radioenlace mantenga capacidad suficiente con todos los dispositivos transmitiendo.

Para el sistema solar se debe consultar la documentación vigente sobre límites de voltaje, corriente y potencia fotovoltaica, así como temperaturas de carga de la batería y protecciones. Si dos fuentes documentales muestran cifras distintas, la discrepancia debe resolverse con la configuración suministrada y no mediante una suposición.

Secuencia recomendada de puesta en marcha

Una puesta en marcha ordenada reduce el riesgo de dañar equipos o confundir una falla de energía con un problema de red.

1. Inspección sin energía

Confirmar modelo y versión de cada equipo.
Comparar rangos de voltaje.
Verificar conectores, polaridad y calibre de conductores.
Etiquetar puertos, cables y protecciones.
Revisar la topología física contra el plano.

2. Prueba del subsistema eléctrico

Medir la salida del controlador.
Confirmar el rango de batería.
Verificar protecciones y desconexión.
Probar convertidores sin cargas sensibles.
Registrar voltajes en vacío y bajo carga.

3. Prueba del switch y los terminales

Encender primero el switch.
Conectar una cámara por vez.
Confirmar modalidad PoE y consumo.
Conectar el CPE solo al puerto compatible.
Verificar que la suma permanezca dentro del presupuesto.

4. Alineación y prueba del enlace

Alinear ambos radios.
Seleccionar el canal con base en el entorno observado.
Medir estabilidad, latencia y pérdida de paquetes.
Ejecutar tráfico bidireccional.
Repetir la prueba con todas las cámaras activas.

5. Prueba de falla y recuperación

Interrumpir la generación o alimentación mediante un método seguro.
Registrar qué cargas se apagan y en qué orden.
Restaurar la energía.
Medir el tiempo hasta recuperar video y administración.
Confirmar que no sea necesaria una visita manual.

Todas las cifras de consumo, voltaje, señal y tiempo de recuperación obtenidas durante la puesta en marcha deben guardarse como línea base para mantenimiento.

Lista de entrega y mantenimiento

La entrega del sistema debe incluir información suficiente para que otro técnico pueda diagnosticarlo sin reconstruir el proyecto desde cero.

Documentación de entrega

Diagrama de energía y topología de red.
Lista de modelos, versiones y números de puerto.
Direcciones IP, VLAN y rutas configuradas.
Presupuesto PoE máximo y carga observada.
Rango de voltaje permitido en cada interfaz.
Parámetros del controlador y protecciones.
Configuración y alineación de los radios.
Bitrate y perfil de cada cámara.
Política de prioridad y desconexión.
Secuencia de reinicio esperada.
Resultados de pruebas diurnas y nocturnas.
Copia de respaldo de configuraciones.
Credenciales entregadas mediante un método seguro.

Inspección periódica

Revisar panel, soportes, gabinete y cableado.
Buscar sombras nuevas, suciedad o daños físicos.
Comprobar terminales, conectores y sellos.
Comparar voltajes y consumos con la línea base.
Revisar eventos de bajo voltaje y reinicios.
Confirmar que todas las cámaras estén grabando.
Verificar capacidad y estabilidad del backhaul.
Probar alertas y acceso remoto.
Mantener actualizados el inventario y la configuración.

Entre los errores más comunes están dimensionar con consumos promedio, ignorar la energía del segundo extremo del radioenlace, conectar voltajes nominales incompatibles, confundir Wh nominales con energía utilizable y aceptar un sistema que solo funciona mientras hay sol.

Como siguiente paso, compare los modelos enlazados de Maxsol con el número de puertos, carga simultánea, distancia, voltaje de batería, entorno, ancho de banda y nivel de administración de su proyecto. Confirme siempre las hojas de datos y la configuración suministrada antes de tratar el panel, sistema de batería, switch y CPE como una solución compatible.
