Cámaras solares en ranchos, estacionamientos y sitios remotos

Compare cobertura, sombra, conectividad, autonomía y mantenimiento para especificar cámaras solares en ranchos, estacionamientos y sitios remotos.

Por Maxsol Team

Cámaras solares en ranchos, estacionamientos y sitios remotos

Las cámaras de seguridad alimentadas con energía solar pueden resolver la vigilancia donde no existe una acometida eléctrica práctica, pero un rancho, un estacionamiento y una instalación remota exigen diseños distintos. La decisión no debe partir únicamente de la potencia del panel: también depende de las zonas que se cubrirán, la sombra, el tipo de montaje, la ruta de comunicación, la autonomía requerida y la facilidad de mantenimiento.

En términos generales, los límites agropecuarios demandan cobertura dispersa y tolerancia a vegetación; los estacionamientos necesitan identificar movimientos en accesos y áreas abiertas; y las instalaciones remotas requieren mayor autonomía y procedimientos de recuperación ante fallas. Los sistemas solares y enlaces inalámbricos mencionados aquí suministran energía o conectividad: no realizan las funciones de captura, análisis o almacenamiento de video de una cámara.

Límites de ranchos y edificios agropecuarios

En ranchos, parcelas e instalaciones agropecuarias, la vigilancia suele distribuirse entre portones, cercos, corrales, bodegas, caminos internos y zonas de maquinaria. El reto principal es que estos puntos pueden estar separados por distancias considerables y no siempre tienen una trayectoria despejada hacia la red principal.

Antes de elegir componentes, conviene dividir el predio en zonas con objetivos concretos:

  • Supervisión de entradas vehiculares o peatonales.
  • Observación general de corrales y patios.
  • Vigilancia de bodegas, cuartos de herramientas o áreas de insumos.
  • Detección de movimiento en caminos interiores.
  • Cobertura del perímetro en puntos vulnerables.

No todos esos objetivos requieren la misma cámara ni el mismo tiempo de grabación. Una vista panorámica para confirmar actividad consume y transmite de forma diferente a una cámara destinada a conservar detalle en un acceso. El cálculo eléctrico debe usar el consumo real de cada equipo en sus modos diurno, nocturno, calefacción, iluminación auxiliar o transmisión, cuando correspondan.

Sombra, polvo y crecimiento de vegetación

En el entorno agropecuario, la sombra puede cambiar con las temporadas. Árboles, silos, tejados y vegetación en crecimiento pueden reducir la exposición solar o bloquear un enlace inalámbrico que funcionaba al instalarse. Por ello, la inspección del sitio debe considerar no solo la condición actual, sino también el crecimiento previsible de ramas y cultivos.

El polvo, los insectos, la humedad y el acceso de animales también afectan el montaje. El gabinete, las entradas de cable y los conectores deben seleccionarse según la exposición real. Las clasificaciones IP e IK describen aspectos diferentes; la guía sobre protección IP65 e impacto IK10 en gabinetes para CCTV ayuda a separar resistencia ambiental de resistencia mecánica, sin asumir que una clasificación sustituye a la otra.

Los postes deben colocarse fuera del alcance normal de ganado o maquinaria, pero sin complicar innecesariamente el mantenimiento. También debe verificarse que el panel no quede expuesto a golpes por ramas, herramientas o circulación interna.

Conectividad en terrenos extensos

Cuando no hay cableado, una cámara puede comunicarse mediante un puente inalámbrico, una red celular integrada o una combinación de ambos. En un enlace punto a punto, la línea de vista y la zona libre alrededor de la trayectoria importan tanto como la distancia nominal del equipo.

El CPE inalámbrico Maxsol CPE295 de 5.8 GHz documenta una antena direccional MIMO 2x2 de 14 dBi, un puerto Gigabit LAN, alimentación IEEE 802.3af/at o 9-48 V DC y un consumo de 6.5 W a carga completa. Estos datos permiten incorporarlo al presupuesto de energía y a la arquitectura de red, pero no garantizan distancia ni velocidad útil en el predio. Deben comprobarse línea de vista, interferencia, alineación, obstáculos y reglas locales aplicables al uso de radio.

Accesos y áreas abiertas de estacionamiento

En un estacionamiento, la prioridad suele concentrarse en entradas, salidas, carriles de circulación, zonas de pago, accesos peatonales y áreas con baja visibilidad. A diferencia de un perímetro rural, normalmente hay más estructuras para montar equipos, pero también existen vehículos altos, luminarias, anuncios y edificios que pueden crear sombra u obstrucciones.

La ubicación de una cámara solar debe responder primero a la escena que se desea observar. Montar el panel donde recibe mejor luz no garantiza que la cámara tenga el ángulo correcto; en algunos proyectos conviene separar físicamente el arreglo solar del punto de captura, siempre que el cableado, las caídas de tensión y las protecciones lo permitan.

Cobertura y montaje en espacios abiertos

Una sola cámara panorámica puede mostrar actividad general, pero no necesariamente ofrecer el detalle requerido en todos los carriles. Es preferible definir por separado:

  • Vista general del área.
  • Evidencia de entradas y salidas.
  • Cobertura de accesos peatonales.
  • Supervisión de zonas sin visibilidad directa.
  • Continuidad de grabación durante cierres o periodos de baja ocupación.

Los postes existentes no deben utilizarse sin verificar carga, espacio, orientación, permisos del propietario y acceso seguro. Las vibraciones producidas por viento o vehículos pueden afectar la estabilidad de la imagen aunque el sistema de energía opere correctamente.

La posición del panel también debe evitar sombras recurrentes de luminarias, árboles, espectaculares o edificios. Una visita al mediodía no revela necesariamente las condiciones de primeras horas de la mañana o al final de la tarde.

Red local o retorno inalámbrico

Un estacionamiento cercano a un edificio puede enlazarse con la red del inmueble, mientras que un terreno independiente podría requerir un puente inalámbrico o conexión celular. La elección depende de:

  • Distancia hasta el punto de red.
  • Línea de vista disponible.
  • Cantidad de cámaras por nodo.
  • Ancho de banda de cada flujo.
  • Grabación local o remota.
  • Latencia aceptable.
  • Necesidad de acceso administrativo.
  • Disponibilidad de una ruta de respaldo.

Debe calcularse el tráfico agregado, no solo la velocidad máxima anunciada por el radio. La tasa de video varía con resolución, cuadros por segundo, códec, complejidad de la escena y configuración de compresión. La iluminación cambiante, el movimiento de vehículos y la lluvia también pueden aumentar la tasa generada por algunas cámaras.

Instalaciones remotas con acceso limitado de servicio

Casetas técnicas, estaciones de bombeo, depósitos, infraestructura de telecomunicaciones y otros puntos aislados tienen una diferencia crítica: una falla menor puede implicar un viaje largo y costoso. En estos lugares, el diseño debe priorizar la autonomía requerida, la supervisión del estado del sistema y la posibilidad de recuperarlo sin una visita inmediata.

La primera pregunta no es qué tamaño de panel cabe en el poste, sino cuánto tiempo puede permanecer el sitio sin generación solar suficiente y qué funciones deben continuar durante ese periodo. Puede ser aceptable reducir transmisiones no esenciales, pero no debe asumirse que la cámara, el radio o el almacenamiento admiten esa estrategia sin confirmarlo.

Diseñar para la carga completa del sitio

El presupuesto energético debe incluir todos los equipos conectados:

  • Cámara o cámaras.
  • Iluminación infrarroja o auxiliar, si aplica.
  • Radio inalámbrico o módem.
  • Switch, convertidor o inyector.
  • Grabador o almacenamiento local.
  • Sensores y controladores.
  • Pérdidas de conversión y cableado.
  • Consumos de espera y picos de arranque.

Como ejemplo exclusivamente hipotético, si una cámara y su enlace consumieran en conjunto 18 W continuos, la carga teórica diaria sería:

18 W × 24 h = 432 Wh por día

Esta cifra hipotética no incluye pérdidas, variaciones de consumo, temperatura, días con baja generación ni margen operativo. Tampoco significa que una batería nominal de 432 Wh pueda entregar toda esa energía de forma utilizable. La profundidad de descarga permitida, la eficiencia del sistema y los límites del controlador reducen la energía realmente disponible.

Recuperación y acceso técnico

En una instalación de difícil acceso conviene definir por anticipado:

  • Qué eventos generan una alerta.
  • Qué variables pueden consultarse a distancia.
  • Si los equipos admiten reinicio remoto.
  • Cómo se conserva el video durante una interrupción del enlace.
  • Qué componente puede aislarse sin apagar todo el sistema.
  • Qué repuestos debe llevar el técnico.
  • Cuánto tiempo puede pasar entre inspecciones.

La autonomía nunca debe presentarse como un número universal. Depende de la carga medida, la energía solar disponible en el punto exacto, la orientación, la sombra, la temperatura, el estado de la batería y la configuración de protección.

Comparación de energía, conectividad y montaje

La siguiente matriz resume las diferencias prácticas. Son escenarios de diseño hipotéticos, no casos de clientes ni resultados medidos de productos.

Criterio Rancho o instalación agropecuaria Estacionamiento Instalación remota
Cobertura Puntos dispersos en cercos, caminos, corrales y edificios Entradas, salidas, carriles y áreas abiertas Zona técnica específica y vías de acceso
Sombra Vegetación, tejados, silos y cambios estacionales Edificios, luminarias, anuncios y árboles Relieve, estructuras técnicas o acumulación de suciedad
Montaje Postes independientes, edificios o cercos reforzados Postes de iluminación, estructuras propias o fachadas Torres, gabinetes o postes diseñados para servicio limitado
Conectividad Puentes inalámbricos entre zonas, red celular o enlaces mixtos Red del edificio, puente corto o celular Enlace de largo alcance, celular o conexión redundante
Autonomía Variable según importancia de cada zona Puede aprovechar mantenimiento frecuente y cercanía de infraestructura Normalmente requiere mayor margen por dificultad de acceso
Servicio Acceso condicionado por terreno, animales y operación agrícola Generalmente más sencillo, pero sujeto a tránsito y horarios Costoso o lento; requiere diagnóstico y recuperación planificados
Riesgo típico Vegetación que bloquea paneles o enlaces Montaje elegido por conveniencia, no por escena ni exposición solar Subestimar cargas auxiliares o depender de una sola ruta de comunicación
Prioridad de diseño Distribuir cobertura sin multiplicar visitas Equilibrar detalle, altura, sombra y red disponible Mantener funciones esenciales y reducir desplazamientos

Además del escenario, deben revisarse cuatro compatibilidades independientes:

  1. Compatibilidad eléctrica: voltajes, corriente, potencia, conectores, polaridad y caídas de tensión.
  2. Compatibilidad de red: interfaces, alimentación PoE o DC, ancho de banda y administración.
  3. Compatibilidad mecánica: poste, soporte, peso, viento, vibración y acceso al gabinete.
  4. Compatibilidad ambiental: temperatura, humedad, agua, polvo, corrosión, impacto y exposición solar.

Un producto que cumple una de estas áreas no queda automáticamente validado en las demás.

Seleccionar componentes según requisitos medidos

La selección comienza con mediciones de carga y una inspección del sitio. Los watts nominales de la cámara no bastan si cambian al activar visión nocturna, calentadores, iluminadores o transmisión continua. Siempre que sea posible, mida el conjunto en sus estados relevantes y documente tanto el consumo promedio como los picos.

Para estructurar el cálculo, puede seguirse la metodología de dimensionamiento de un sistema solar aislado para CCTV. El resultado debe tratarse como un presupuesto energético con supuestos identificados, no como una garantía de operación 24/7.

Ejemplos de sistemas de energía

El sistema solar Maxsol CS12060 de 120 W y 768 Wh documenta un panel monocristalino de 120 W, batería LiFePO4 de 12.8 V y 60 Ah con energía nominal de 768 Wh, controlador MPPT y tres salidas DC de 12 V. RS485 es opcional. Puede evaluarse para un nodo cuya carga, autonomía y condiciones solares medidas estén dentro de los límites confirmados de la configuración suministrada.

Para cargas mayores o requisitos de autonomía diferentes, el sistema solar Maxsol CS400150 de 400 W y 1920 Wh documenta dos módulos de 200 W, batería LiFePO4 de 12.8 V y 150 Ah con energía nominal de 1920 Wh, control MPPT y cuatro salidas DC de 12 V.

Estas capacidades son nominales. No equivalen a energía íntegramente entregable ni establecen por sí mismas cuántas horas operará una cámara. Antes de especificar cualquiera de los sistemas se debe revisar la ficha técnica vigente y la configuración suministrada, incluyendo:

  • Límites de voltaje, corriente y potencia fotovoltaica del controlador.
  • Voltaje y corriente requeridos por todas las cargas.
  • Temperaturas permitidas para carga de la batería.
  • Funciones y umbrales de protección.
  • Número y tipo de salidas disponibles.
  • Protección de circuitos y distribución de cargas.
  • Dimensiones, soportes y recorrido del cableado.
  • Margen para pérdidas y degradación operativa.
  • Condiciones de desconexión y recuperación.

Los sistemas solares y el CPE son ejemplos de selección, no un paquete cuya compatibilidad conjunta haya sido probada. La cámara, el radio, los convertidores y las protecciones deben validarse como un sistema completo.

Entrega de requisitos al proveedor o integrador

Para evitar cotizaciones basadas en supuestos, entregue una hoja de requisitos por ubicación. Como mínimo debe contener:

Dato requerido Información que debe registrarse
Objetivo de vigilancia Área, evento y nivel de detalle esperado
Cámara Modelo, voltaje, consumo diurno, nocturno y máximo
Equipos auxiliares Radio, switch, iluminador, grabador, sensores y convertidores
Operación Horas por día y funciones que no pueden interrumpirse
Autonomía objetivo Horas o días definidos por el responsable del proyecto
Condición solar Medición o estudio del punto, orientación y sombras
Montaje Tipo de estructura, altura, espacio y acceso
Comunicación Distancia, línea de vista, interferencia y ancho de banda
Almacenamiento Local, remoto o ambos; retención requerida
Servicio Frecuencia de visita y tiempo máximo para atender una falla
Ambiente Temperatura, humedad, polvo, agua, corrosión e impacto
Aceptación Pruebas, registros y responsables de aprobación

Si un dato aún no se conoce, debe marcarse como pendiente. Ocultarlo dentro de un margen arbitrario dificulta detectar por qué un sistema no cumple su objetivo.

Planear mantenimiento y pruebas de aceptación

Una cámara solar no es un equipo libre de mantenimiento. La frecuencia dependerá del ambiente y del costo de acceso, pero el plan debe incluir inspección del panel, gabinete, fijaciones, cableado, conectores, batería, protecciones, cámara y enlace de red.

En ranchos puede ser necesario retirar polvo, excremento de aves o vegetación. En estacionamientos deben revisarse golpes, vibración, modificaciones de luminarias y nuevas sombras. En instalaciones remotas conviene llevar repuestos seleccionados a partir del diagnóstico, porque una segunda visita puede ser más costosa que el componente.

Lista de aceptación inicial

Antes de entregar el sitio, registre y compruebe:

  • Consumo de cada carga y consumo total en distintos modos.
  • Voltajes en la fuente y en el extremo de la carga.
  • Polaridad, fusibles, protecciones y puesta a tierra según el diseño.
  • Orientación del panel y sombras observadas.
  • Firmeza de postes, soportes y gabinetes.
  • Sellado de entradas de cable y formación de goteros.
  • Calidad del enlace en ambos extremos.
  • Rendimiento real con los flujos de video configurados.
  • Grabación durante una interrupción temporal de comunicación.
  • Comportamiento ante corte y restablecimiento de energía.
  • Sincronización de fecha y hora.
  • Acceso administrativo y respaldo de configuraciones.
  • Etiquetas de circuitos, cables y credenciales resguardadas.
  • Fotografías del montaje y valores de referencia.
  • Procedimiento de apagado, reinicio y recuperación.

La aceptación debe realizarse con la configuración que se usará en operación, no con un flujo de video reducido únicamente para superar la prueba. También conviene acordar qué variaciones serán normales y qué valores activarán una inspección.

Errores que deben evitarse

Los problemas más frecuentes suelen originarse en decisiones de integración:

  • Dimensionar solo con el consumo indicado en la etiqueta de la cámara.
  • Tratar los Wh nominales de la batería como energía totalmente utilizable.
  • Suponer que un panel grande compensa cualquier sombra.
  • Elegir la ubicación por facilidad de montaje sin comprobar la escena.
  • Confiar en la distancia comercial de un radio sin validar línea de vista.
  • Ignorar el consumo del enlace, convertidores o almacenamiento.
  • Mezclar equipos PoE y DC sin revisar voltajes y asignación de pines.
  • Instalar el gabinete donde no pueda abrirse con seguridad.
  • No documentar configuraciones ni valores iniciales.
  • Prometer autonomía sin datos solares y de carga medidos.

Como siguiente paso, compare los modelos enlazados de Maxsol con el número de puertos, carga total, distancia del enlace, presupuesto energético, ambiente, autonomía y funciones de administración de cada punto. Confirme después las fichas técnicas y la configuración suministrada antes de cerrar el diseño.

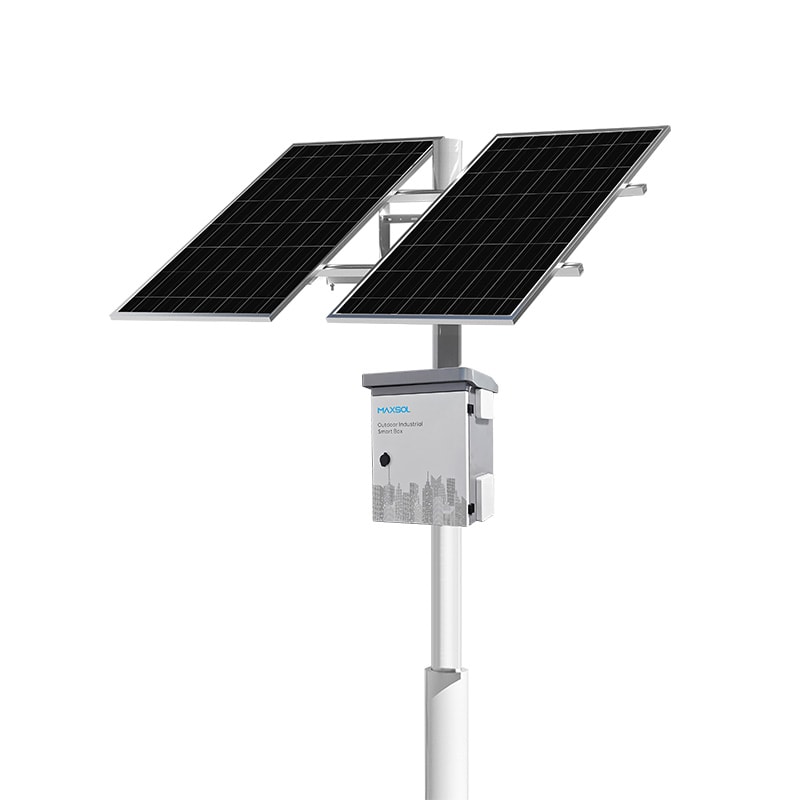

Sistema de energía solar Maxsol CS400150 con dos módulos solares de 200 W y gabinete para batería y controlador
