CCTV solar para obras: energía, montaje y reubicación

Un sistema de CCTV solar para obras debe diseñarse como una instalación temporal y reconfigurable, no como una cámara fija con un panel añadido. La carga eléctrica, las sombras, el riesgo de robo, la orientación de las cámaras y el enlace de datos pueden cambiar conforme avanza la construcción.

La estrategia más práctica es dividir el sistema en módulos de vigilancia, energía y conectividad que puedan desmontarse, trasladarse y ponerse nuevamente en servicio. Antes de elegir componentes, hay que calcular los consumos diurnos y nocturnos, definir cómo regresará el video al centro de monitoreo y establecer un procedimiento de revisión después de cada movimiento.

Defina los requisitos de vigilancia temporal

Empiece por determinar qué necesita observar en cada fase de la obra. Un acceso de vehículos, un almacén temporal, una zona de maquinaria y un perímetro abierto no requieren necesariamente la misma cámara, ubicación o tiempo de grabación.

Para cada punto de vigilancia, documente:

• Área que debe cubrir la cámara.
• Horario de vigilancia y grabación.
• Necesidad de iluminación infrarroja, luz blanca, analítica o movimiento PTZ.
• Resolución, cuadros por segundo y calidad de imagen requeridos.
• Grabación local, transmisión remota o ambas.
• Tiempo máximo aceptable sin comunicación.
• Fuente de alimentación y voltaje de cada equipo.
• Método de montaje y frecuencia probable de reubicación.
• Riesgo de manipulación, impacto, robo o bloqueo visual.
• Ruta de conectividad actual y posibles rutas durante las siguientes etapas.

Conviene relacionar estas decisiones con el programa de construcción. Una cámara colocada para vigilar excavaciones puede quedar bloqueada cuando se levanta una estructura, mientras que una unidad instalada sobre una caseta temporal deberá trasladarse cuando cambien los accesos.

Diseñe por zonas y fases

En lugar de calcular toda la obra como si fuera permanente, divídala en zonas operativas. Cada zona puede tener uno o más nodos autónomos con cámara, radio, fuente solar y gabinete.

Una matriz sencilla de fases ayuda a anticipar movimientos:

Fase de obra	Punto a vigilar	Cambio previsible	Acción de diseño
Preparación del terreno	Acceso y maquinaria	Movimiento frecuente de equipo	Usar montaje desmontable y evitar cableado enterrado innecesario
Estructura	Perímetro y materiales	Aparición de columnas, muros y sombras	Reservar ubicaciones alternativas para panel y radio
Instalaciones	Accesos interiores	Mayor obstrucción visual	Ajustar altura, lente y dirección de cámara
Acabados	Almacenes y entradas	Reducción del perímetro abierto	Consolidar o reubicar nodos
Cierre de obra	Entrega y retiro	Desmontaje completo	Respaldar configuración e inventariar componentes

El plano debe registrar no solo la posición inicial, sino también dos o tres ubicaciones alternativas. Esto reduce las improvisaciones cuando una grúa, un muro nuevo o una pila de materiales invalida el punto originalmente elegido.

Calcule las cargas de cámaras, radios y visión nocturna

El presupuesto energético debe considerar el consumo durante las 24 horas y los picos que aparecen por la noche. No dimensione el sistema únicamente con la potencia nominal de la cámara: incluya iluminación infrarroja, radio, conversión de voltaje, grabación local, calefacción o ventilación si existen y pérdidas del sistema.

La energía diaria puede estimarse con:

Energía diaria (Wh) = potencia (W) × horas de operación

Calcule cada carga por separado y después sume un margen de diseño adecuado a las condiciones del proyecto. Ese margen no sustituye la revisión de voltajes, temperatura, capacidad de carga solar ni potencia máxima de las salidas.

Ejemplo hipotético de presupuesto diario

El siguiente ejercicio utiliza supuestos para explicar el método; no representa autonomía medida ni rendimiento garantizado de un producto:

Carga hipotética	Potencia asumida	Operación	Energía diaria
Dos cámaras durante el día	14 W en conjunto	24 h	336 Wh
Incremento nocturno por IR	8 W en conjunto	12 h	96 Wh
Radio de enlace	6.5 W	24 h	156 Wh
Subtotal	—	—	588 Wh
Reserva hipotética del 10%	—	—	58.8 Wh
Total de diseño hipotético	—	—	646.8 Wh/día

La reserva del ejemplo es solo una suposición matemática. El margen real debe responder al clima, las pérdidas de conversión, el perfil de carga, la temperatura, el envejecimiento, la profundidad de descarga permitida y el número de días sin suficiente captación solar.

Como referencia de selección, el sistema solar Maxsol CS12060 de 120 W y 768 Wh documenta un panel monocristalino de 120 W, batería LiFePO4 de 12.8 V y 60 Ah —768 Wh nominales—, controlador MPPT y tres salidas DC de 12 V. RS485 es opcional.

Los 768 Wh nominales no equivalen a energía íntegramente disponible para las cargas. Tampoco demuestran por sí solos autonomía de 24 horas. Antes de especificarlo, confirme en la ficha vigente y en la configuración suministrada:

• Límites de voltaje, corriente y potencia fotovoltaica del controlador.
• Temperaturas permitidas para carga de la batería.
• Protecciones incluidas.
• Configuración de las salidas.
• Presencia o ausencia de la opción RS485.
• Energía útil bajo el perfil de descarga previsto.

Revise la conversión DC a PoE

Si la cámara no acepta la salida DC disponible directamente, puede ser necesario elevar el voltaje para alimentarla mediante PoE. El cálculo debe realizarse sobre la potencia de entrada del convertidor, no solo sobre la potencia que recibe la cámara.

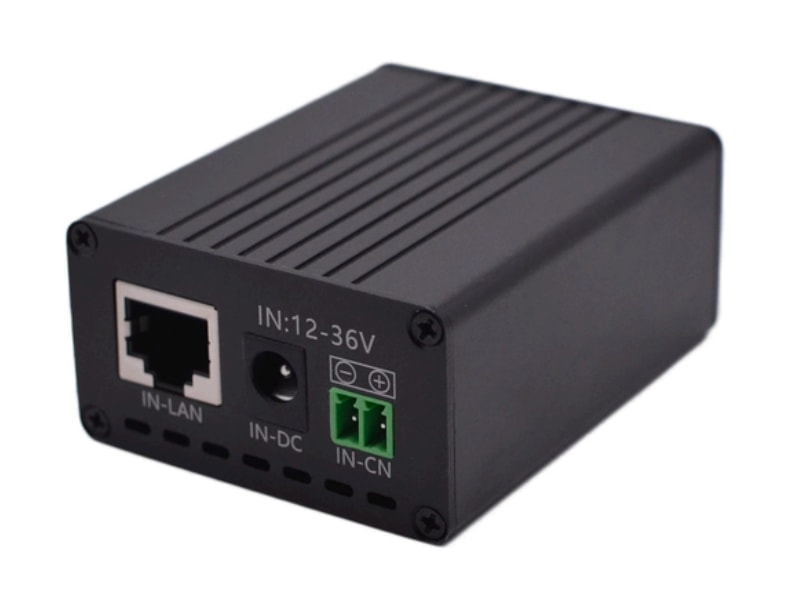

El convertidor Maxsol POE24V de DC a PoE acepta una entrada de 12 a 36 V DC y ofrece salida PoE ajustable de 12 a 57 V, Ethernet Gigabit y pantalla LCD de voltaje. Su carga continua documentada para conversión de 12 V a 48 V es de hasta 30 W. La eficiencia indicada de hasta 94% es un valor máximo, no una base garantizada para todos los cálculos.

Antes de conectarlo, compruebe:

• Consumo continuo y pico del dispositivo alimentado.
• Voltaje de salida requerido.
• Polaridad y pinout.
• Protocolo de alimentación.
• Capacidad del cable y longitud del tramo.
• Potencia disponible desde la batería y el controlador.

No debe asumirse detección o negociación automática con el dispositivo alimentado, porque los datos aprobados no establecen esa función. Una coincidencia de conector Ethernet tampoco confirma compatibilidad eléctrica.

Elija conectividad para una obra que cambia

El enlace de retorno puede ser celular, inalámbrico punto a punto o una combinación de ambos. La elección depende de la cobertura, la línea de vista, el volumen de video, la necesidad de acceso remoto y la frecuencia con que se moverá el nodo.

Criterio	Enlace celular	Enlace inalámbrico punto a punto
Infraestructura local	No requiere un punto receptor dentro de la obra, pero sí cobertura adecuada	Requiere un extremo remoto conectado a la red
Reubicación	Puede ser sencilla si la nueva ubicación mantiene cobertura	Exige revisar alineación y línea de vista
Obstáculos nuevos	Pueden afectar la señal según la ubicación	Muros, estructuras y maquinaria pueden interrumpir el trayecto
Costos recurrentes	Dependen del proveedor, plan y consumo de datos	Dependen de la infraestructura y operación del proyecto
Control del enlace	Condicionado por la red del operador	Mayor control sobre ubicación, antenas y topología
Puesta en marcha	Requiere validar señal y transmisión real	Requiere alineación, configuración y prueba de capacidad
Uso habitual	Nodos aislados o de movimiento frecuente	Enlaces hacia caseta, oficina o punto de red estable

No es posible afirmar que una alternativa siempre sea más económica. En celular deben verificarse cobertura, consumo de datos, políticas del servicio, direccionamiento y acceso remoto. En radio hay que evaluar línea de vista, zona de Fresnel, interferencia, altura de montaje y reglas locales aplicables.

Para enlaces direccionales, el CPE inalámbrico Maxsol CPE295 de 5.8 GHz documenta una antena MIMO direccional 2x2 de 14 dBi, un puerto LAN Gigabit, alimentación IEEE 802.3af/at o 9-48 V DC y consumo de 6.5 W a plena carga.

El nombre comercial del rango o las etiquetas de velocidad no garantizan distancia ni rendimiento de aplicación. Antes de utilizarlo hay que comprobar línea de vista, interferencia, capacidad efectiva con el tráfico previsto, alineación, voltaje de alimentación y cumplimiento de las disposiciones locales sobre radio.

Prepare el cambio de backhaul

Una obra puede comenzar con conexión celular y pasar después a un enlace inalámbrico hacia la oficina temporal. Para facilitar ese cambio:

1. Mantenga separada la configuración de cámaras y transporte de red.
2. Use un esquema consistente de direcciones IP.
3. Documente VLAN, puertos, credenciales y rutas.
4. Defina qué ocurrirá si se pierde el backhaul.
5. Verifique si la grabación local continúa durante la desconexión.
6. Pruebe el acceso remoto después de cambiar de enlace.
7. Controle la tasa de bits para no saturar el nuevo medio.

La redundancia también debe evaluarse con cuidado. Dos enlaces no son redundantes si comparten la misma alimentación, el mismo poste vulnerable o una ruta física que puede quedar bloqueada al mismo tiempo.

Planee montaje modular y gabinetes protegidos

El montaje debe permitir desmontar el nodo sin cortar cables ni rehacer toda la instalación. Lo ideal es separar físicamente las funciones:

• Módulo de cámara.
• Módulo de panel solar.
• Gabinete de batería y control.
• Radio o módem.
• Base, poste o estructura de soporte.
• Arnés de cables identificado.

Los conectores, fusibles y puntos de desconexión deben quedar documentados. Si se utilizan conectores rápidos, confirme que sean adecuados para corriente, voltaje, polaridad y exposición ambiental.

Para integrar alimentación, red, fibra o batería sin repetir aquí todas las decisiones de gabinete, consulte la guía para cajas exteriores con PoE, fibra, energía y batería. La selección final debe considerar espacio, disipación térmica, radios de curvatura, acceso para mantenimiento y separación entre potencia y datos.

Reduzca la exposición a robo y manipulación

Un sistema temporal suele estar más expuesto porque utiliza postes provisionales, barreras móviles o casetas que todavía no tienen protección definitiva. Considere:

• Tornillería de seguridad y cerraduras.
• Bisagras y fijaciones no accesibles desde el exterior.
• Cableado oculto o protegido con conduit.
• Gabinete fuera del alcance inmediato, pero accesible para servicio.
• Etiquetado interno sin revelar credenciales.
• Sensores de apertura o manipulación cuando el diseño lo requiera.
• Inventario de números de serie y fotografías de instalación.
• Protección de la base contra retiro completo del poste.
• Colocación que evite facilitar el acceso usando materiales apilados.

No confunda protección ambiental con resistencia al impacto. Para entender cómo se complementan estos criterios, revise la comparación entre IP65 e IK10 para gabinetes de CCTV exterior. La clasificación necesaria debe confirmarse para el entorno y el producto específico; no se debe deducir a partir de la apariencia del gabinete.

Revise la exposición solar después de cada reubicación

Mover una cámara unos metros puede cambiar por completo la captación solar. Las estructuras nuevas, andamios, grúas, mallas, contenedores y materiales almacenados pueden crear sombras que no existían durante la inspección inicial.

Después de cada traslado, vuelva a revisar:

• Orientación e inclinación del panel.
• Sombras durante distintas horas de operación.
• Posibles sombras futuras según el avance de la obra.
• Acumulación de polvo, lodo o residuos.
• Fijaciones y resistencia al movimiento.
• Longitud, calibre y protección del cable solar.
• Polaridad y condición de conectores.
• Ventilación y temperatura del gabinete.
• Estado de la batería y comportamiento de carga.
• Consumo real de cámaras y radios.

No basta con observar el panel al mediodía. Una ubicación sin sombra en ese momento puede quedar bloqueada durante varias horas por la mañana o la tarde. También debe considerarse que el recorrido del sol y la geometría de las sombras cambian con la temporada.

Trate cada traslado como una modificación de diseño

Una reubicación no es solo trabajo mecánico. Si cambia cualquiera de los siguientes elementos, repita los cálculos correspondientes:

• Número o modelo de cámaras.
• Activación de iluminación nocturna.
• Distancia del cable.
• Radio o módem.
• Voltaje de alimentación.
• Horario de operación.
• Orientación del panel.
• Temperatura prevista.
• Grabación local o transmisión continua.

Un error común es añadir una segunda cámara porque existe un puerto libre. El puerto disponible no demuestra que haya potencia, energía diaria, capacidad de batería, captación solar o ancho de banda suficientes.

Ponga en marcha y entregue el sistema temporal

Cada instalación inicial y cada reubicación deben terminar con una puesta en marcha documentada. El objetivo es confirmar que el nodo vuelve a operar como sistema completo, no solamente que la cámara enciende.

Lista de comprobación para el comisionamiento

1. Inspección mecánica: verifique poste, soportes, tornillos, gabinete, sellos y protección de cables.
2. Revisión eléctrica: confirme polaridad, voltajes, fusibles, terminales y puesta a tierra cuando corresponda al diseño.
3. Validación de carga: mida el consumo diurno y nocturno, incluidos IR, radio y convertidores.
4. Carga solar: confirme que el controlador reconoce las fuentes y revise sus parámetros sin asumir valores predeterminados.
5. Imagen: compruebe encuadre, enfoque, reflejos, contraluz y visión nocturna.
6. Red: valide direcciones IP, latencia, estabilidad, capacidad efectiva y recuperación tras desconexión.
7. Grabación: compruebe fecha, hora, retención configurada y reproducción.
8. Acceso remoto: verifique usuarios, permisos y cambio de credenciales temporales.
9. Alarmas: pruebe pérdida de video, desconexión de red, manipulación u otros eventos configurados.
10. Documentación: actualice plano, fotografías, inventario, configuraciones y fecha de reubicación.

Una prueba breve con sol no demuestra autonomía nocturna ni funcionamiento continuo. Observe el sistema durante un periodo representativo del ciclo de operación definido por el proyecto y revise los registros del controlador, la batería, la cámara y la red cuando estén disponibles.

Entrega para operación y futuros movimientos

La documentación entregada al responsable del sitio debe incluir:

• Plano con ubicación y orientación de cada nodo.
• Diagrama de energía y red.
• Lista de cargas y presupuesto energético.
• Voltajes, polaridades y pinouts verificados.
• Direcciones IP y parámetros de enlace.
• Procedimiento de apagado y desconexión.
• Secuencia de montaje y reconexión.
• Ubicaciones alternativas evaluadas.
• Criterios para repetir la inspección solar.
• Lista de pruebas posteriores a una reubicación.
• Registro de componentes y configuraciones.

Los productos enlazados son ejemplos de selección, no un paquete cuya compatibilidad haya sido probada como conjunto. Como siguiente paso, compare los modelos de Maxsol con el número de puertos, carga continua y pico, distancia del enlace, voltajes, entorno, captación solar y requisitos de administración de su obra. Confirme siempre las fichas vigentes y la configuración suministrada antes de cerrar el diseño.
