Cómo elegir un switch PoE con enlace SFP para CCTV

Un switch PoE con uplink SFP para CCTV permite concentrar cámaras IP en cobre y llevar el tráfico hacia el cuarto de monitoreo, NVR o switch principal mediante fibra óptica. Es una opción práctica cuando el enlace troncal supera el tendido conveniente de cobre, pasa entre edificios o requiere aislamiento eléctrico entre puntos de la red.

La selección correcta no depende sólo de que el switch tenga un puerto SFP. Hay que definir cuántos enlaces de fibra requiere la topología, calcular el consumo PoE real de las cámaras, revisar la capacidad de los puertos de acceso y confirmar que el módulo SFP, la fibra instalada y el equipo remoto sean compatibles entre sí.

Qué hace un uplink SFP en una red de videovigilancia

Un uplink SFP es una ranura para instalar un transceptor óptico modular. Ese transceptor convierte la señal Ethernet del switch en una señal apta para viajar por fibra óptica. En una instalación de CCTV, los puertos PoE alimentan y conectan las cámaras, mientras que el uplink SFP transporta el tráfico agregado de varias cámaras hacia otro punto de la red.

Un diseño típico sigue esta ruta:

1. Las cámaras IP se conectan a los puertos PoE del switch de acceso.
2. El switch entrega energía por el mismo cable Ethernet, según el estándar y presupuesto disponibles.
3. Un módulo SFP instalado en el uplink envía los datos por fibra.
4. En el otro extremo, otro switch o equipo de red con interfaz compatible recibe el enlace.
5. El NVR, servidor VMS o red de monitoreo procesa los flujos de video.

El uplink no aumenta por sí mismo el número de cámaras soportadas. Su función es evitar que la conexión de regreso se convierta en un cuello de botella o quede limitada por el medio físico. Por ello, conviene evaluar el tráfico total de cámaras y no sólo el número de puertos PoE.

Cuándo conviene usar fibra para el backhaul

La fibra suele ser una alternativa adecuada cuando el proyecto incluye:

• Cámaras distribuidas en varios edificios, casetas o áreas perimetrales.
• Trayectos donde el cableado de cobre no es la opción apropiada para el alcance requerido.
• Entornos con diferencia de potencial eléctrico entre ubicaciones.
• Rutas exteriores donde se desea separar el enlace de datos del tendido de alimentación local.
• Sitios que necesitan una troncal con mayor capacidad que la disponible en un enlace Fast Ethernet.
• Redes que requieren crecimiento por etapas y dejan una ruta de fibra disponible para enlaces futuros.

La fibra no suministra PoE a las cámaras. Cada nodo remoto necesita energía local para el switch y, desde éste, el switch puede alimentar cámaras por sus puertos PoE. Esta distinción es esencial en instalaciones de perímetro, estacionamientos, patios, bodegas o accesos remotos.

Backhaul de cobre frente a backhaul de fibra

El cobre y la fibra pueden tener lugar en un sistema de videovigilancia. La decisión debe basarse en la distancia del trayecto, el entorno de instalación, la capacidad necesaria, la infraestructura existente y la estrategia de mantenimiento.

Criterio	Uplink por cobre	Uplink SFP sobre fibra
Medio físico	Cable Ethernet de par trenzado	Fibra y transceptores SFP compatibles
Uso habitual	Conexiones cercanas dentro de una misma zona	Enlaces entre zonas, edificios o puntos remotos
Alimentación por el enlace	Puede transportar PoE si ambos extremos y el diseño lo contemplan	La fibra no transporta PoE
Consideración eléctrica	Requiere atención especial a puesta a tierra y protección en exteriores	El tramo de fibra no conduce electricidad
Implementación	Sencilla si ya existe cableado Ethernet apto	Requiere planear tipo de fibra, terminación y módulos
Escalabilidad	Depende del cableado y puertos disponibles	Facilita extender la red a nodos ópticos separados

No debe asumirse que la fibra elimina todos los riesgos de una instalación exterior. Los switches, fuentes, gabinetes, cámaras y canalizaciones siguen necesitando una solución adecuada de alimentación, tierra física, protección y condiciones ambientales. El beneficio del tramo óptico es que no conduce electricidad entre sus extremos.

La capacidad del uplink importa tanto como la distancia

Un error frecuente es elegir el uplink sólo por el alcance de la fibra. En CCTV, también hay que revisar la capacidad de transmisión. Varias cámaras pueden compartir un solo uplink, por lo que los flujos de video se agregan antes de salir por la fibra.

Para estimar el tráfico, considere:

• Resolución, cuadros por segundo y códec de cada cámara.
• Bitrate configurado, tanto promedio como máximo.
• Escenas complejas que elevan temporalmente el bitrate.
• Audio, analítica, metadatos y tráfico de administración.
• Visualización simultánea desde estaciones de monitoreo.
• Margen para cámaras futuras y picos de operación.

No conviene basar el diseño en valores de bitrate “típicos” sin revisar la configuración real del proyecto. Una cámara con parámetros distintos puede modificar de forma importante la carga del enlace. Además, un switch con puertos de acceso Fast Ethernet puede ser válido para ciertos arreglos de cámaras, pero su uplink y la carga agregada deben analizarse con cuidado.

Cuente uplinks y defina la topología antes de elegir el switch

El número de ranuras SFP necesarias depende de la topología, no sólo del número de cámaras. Un switch con un SFP puede resolver un nodo remoto simple; dos uplinks SFP dan más opciones para separación de enlaces o diseños con continuidad planificada.

Topología en estrella

En una topología en estrella, cada switch de acceso remoto regresa por un enlace propio hacia un switch central, cuarto de control o gabinete principal. Es fácil de diagnosticar porque cada ramal se identifica de forma independiente.

Para cada nodo remoto, confirme:

• Número de cámaras conectadas.
• Capacidad requerida del enlace hacia el centro.
• Tipo y cantidad de fibras disponibles en la ruta.
• Ubicación de la alimentación local.
• Necesidad de una segunda ruta física o enlace de respaldo.

Topología en cadena

En una cadena, un switch enlaza con el siguiente y el tráfico de varios nodos puede concentrarse progresivamente. Puede reducir tendidos físicos, pero también aumenta la dependencia entre puntos: si un nodo o su enlace falla, los equipos ubicados después pueden perder conectividad.

Este esquema requiere revisar con más rigor:

• Capacidad acumulada sobre cada tramo.
• Número de uplinks requeridos en nodos intermedios.
• Riesgo operativo de depender de un solo trayecto.
• Capacidad del equipo para la función de red que se desea implementar.

No se debe asumir que dos puertos SFP implican automáticamente redundancia, agregación de enlaces o recuperación ante fallas. Esas funciones dependen de la gestión y características concretas de cada switch y de la configuración del conjunto.

Topología en anillo

Un anillo puede aportar continuidad si los equipos y el protocolo configurado lo soportan. Sin embargo, no basta con conectar físicamente un circuito de fibra. Un anillo mal configurado puede causar bucles y afectar toda la red de videovigilancia.

Antes de especificar esta topología, confirme las funciones de administración, prevención de bucles, protocolos compatibles y comportamiento de recuperación requerido. Si estas capacidades no están documentadas para los equipos seleccionados, es más prudente plantear una topología en estrella o consultar la documentación técnica correspondiente.

Confirme compatibilidad entre módulo, fibra y distancia

La etiqueta “SFP” describe un formato de transceptor; no garantiza que cualquier módulo funcionará con cualquier switch, fibra o equipo remoto. La compatibilidad debe validarse como un conjunto.

Revise estos puntos en ambos extremos del enlace:

1. Velocidad Ethernet del puerto SFP. El módulo debe corresponder a la velocidad admitida por la ranura y por el equipo remoto.
2. Tipo de fibra instalada. Identifique si el tendido es monomodo o multimodo. No son intercambiables por el simple hecho de utilizar conectores similares.
3. Número de fibras. Un enlace dúplex suele usar dos fibras; un diseño bidireccional por una sola fibra requiere módulos diseñados para operar en pareja complementaria.
4. Longitud de onda del transceptor. Debe ser adecuada para el tipo de enlace y corresponder con el módulo del extremo opuesto.
5. Conector y terminación. Verifique el tipo de conector del transceptor y de los paneles, cordones o cajas de distribución.
6. Presupuesto óptico y longitud de la ruta. Considere la distancia total, empalmes, conectores, divisores si existen y pérdidas previstas. No elija el módulo sólo por una distancia nominal.
7. Compatibilidad con el switch. Revise la documentación del fabricante del switch para los módulos aceptados o las condiciones de operación de la interfaz.
8. Polaridad. En enlaces dúplex, un cruce incorrecto de transmisión y recepción impedirá levantar el enlace.

También es importante diferenciar la longitud de la ruta de canalización de la longitud óptica real. Vueltas, reservas, desvíos, empalmes y rutas verticales pueden hacer que el cable instalado sea mayor que la distancia aparente entre dos edificios.

Errores habituales al elegir transceptores SFP

Entre los problemas más comunes están comprar módulos antes de identificar el tipo de fibra, mezclar monomodo con multimodo, instalar dos módulos bidireccionales que no forman una pareja complementaria o ignorar la capacidad del puerto remoto.

Otro error es reemplazar un enlace de cobre por fibra sin inspeccionar conectores, limpieza y estado de los cordones. Una cara de conector contaminada o dañada puede ocasionar intermitencias que se confunden con una falla de switch, cámara o NVR.

Compare configuraciones prácticas de switches

La elección del layout debe relacionar cantidad de cámaras, velocidad de puertos, presupuesto de alimentación y número de enlaces de regreso. Los siguientes equipos presentan distribuciones distintas, por lo que son útiles para escenarios de acceso diferentes.

Modelo	Puertos para cámaras	Uplinks disponibles	Presupuesto o alimentación indicada	Punto de selección
PS1802SFG	8 puertos PoE Gigabit	2 uplinks SFP Gigabit	Fuente interna de 120 W; IEEE 802.3af/at, hasta 30 W por puerto	Para concentrar hasta ocho enlaces PoE con dos opciones de uplink SFP
PS11602FE	16 puertos PoE Fast Ethernet	2 uplinks Gigabit de cobre y 1 uplink SFP Gigabit	Presupuesto de 200 W	Para nodos con más cámaras y una salida SFP, verificando el tráfico agregado
PS12402FE	24 puertos PoE Fast Ethernet	2 uplinks Gigabit de cobre y 1 uplink SFP Gigabit	Presupuesto de 300 W	Para concentrar más puertos de acceso con un uplink SFP, sujeto al cálculo de carga

El switch PoE Gigabit de 8 puertos con 2 uplinks SFP PS1802SFG incorpora ocho puertos PoE Gigabit, dos uplinks SFP Gigabit y una fuente interna de 120 W. También cuenta con VLAN, watchdog y modo Extend. Antes de usar esos modos en un proyecto, conviene confirmar cómo se aplican al diseño específico y qué efecto tienen sobre la operación esperada.

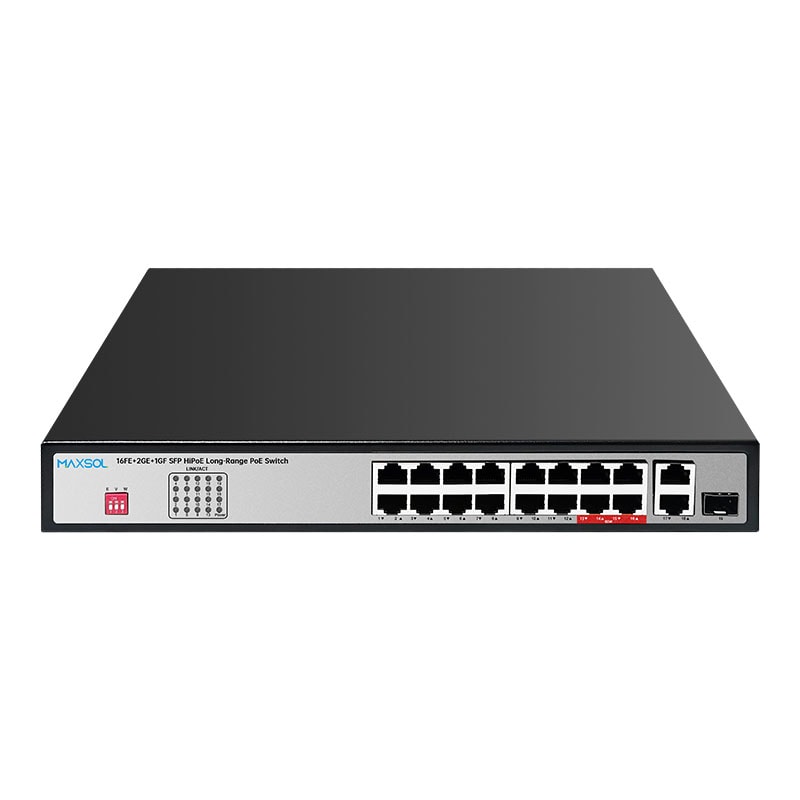

Para un grupo mayor de cámaras con puertos Fast Ethernet, el switch PoE de 16 puertos PS11602FE con uplink SFP ofrece 16 puertos PoE Fast Ethernet, dos uplinks Gigabit de cobre, un uplink SFP Gigabit y un presupuesto de 200 W. La mezcla de uplinks permite valorar una salida por fibra y enlaces locales de cobre, sin dar por hecho que todos deban utilizarse al mismo tiempo para una función particular.

Cuando el diseño requiere más puertos de acceso, el switch PoE de 24 puertos PS12402FE con uplink SFP integra 24 puertos PoE Fast Ethernet, dos uplinks Gigabit de cobre, un uplink SFP Gigabit y un presupuesto de 300 W. El mayor número de puertos no sustituye el cálculo de ancho de banda: todas las cámaras que compartan un troncal deben caber dentro de la capacidad de ese enlace.

Calcule el presupuesto PoE con margen

El presupuesto PoE es la potencia total que el switch puede repartir entre sus puertos; no equivale a multiplicar automáticamente el máximo por el número de puertos. Para evitar sobredimensionar o dejar corto el sistema:

• Registre el consumo máximo especificado de cada cámara, no sólo su consumo habitual.
• Incluya iluminadores, calefactores, limpiadores, PTZ y otros accesorios alimentados por PoE cuando corresponda.
• Sume las cargas previstas por switch.
• Compare el resultado con el presupuesto PoE indicado para el modelo.
• Reserve margen para picos, arranque de equipos y futuras ampliaciones.
• Verifique que el estándar PoE requerido por cada cámara esté soportado por el puerto seleccionado.

En particular, una cámara PTZ o una cámara exterior con accesorios puede requerir un análisis distinto al de una cámara fija básica. No asigne potencia con base exclusivamente en el número de puertos libres.

Lista de verificación para desplegar fibra en CCTV

Antes de comprar switches, SFP o cable, use esta lista para cerrar las decisiones técnicas:

• Elaborar un plano con ubicación de cámaras, switches, NVR, gabinete principal y rutas de fibra.
• Contar cámaras actuales y previstas en cada nodo.
• Calcular consumo PoE máximo por nodo y dejar un margen razonable.
• Estimar el tráfico de video agregado y el crecimiento esperado.
• Definir si la topología será estrella, cadena o anillo compatible.
• Determinar cuántos uplinks requiere cada switch, incluidos enlaces de respaldo si aplican.
• Identificar el tipo de fibra existente o a instalar: monomodo, multimodo, número de fibras y conectores.
• Verificar que los módulos SFP de ambos extremos correspondan en velocidad, medio, longitud de onda y modalidad dúplex o bidireccional.
• Revisar la longitud total del enlace y las pérdidas de conectores, empalmes y paneles.
• Etiquetar fibras, puertos, cámaras y gabinetes para facilitar mantenimiento.
• Limpiar e inspeccionar conectores ópticos antes de enlazar.
• Planear alimentación local, protección eléctrica y tierra física para cada gabinete o nodo remoto.
• Probar conectividad, alimentación PoE, visualización de video y tráfico bajo la carga prevista antes de entregar el sistema.

Preguntas frecuentes sobre uplinks SFP para CCTV

¿Un puerto SFP incluye automáticamente el módulo de fibra?

No necesariamente. Un puerto SFP es la interfaz donde se instala el transceptor. Confirme por separado si el módulo viene incluido, cuál es compatible y qué especificación requiere el enlace de fibra.

¿Puedo conectar cualquier cámara directamente a un puerto SFP?

No. Las cámaras IP normalmente se conectan a puertos Ethernet PoE del switch. El puerto SFP se utiliza como enlace de red hacia otro equipo compatible mediante un transceptor y fibra.

¿Un solo uplink SFP puede transportar todas las cámaras?

Puede ser posible, pero depende del tráfico agregado, la velocidad del uplink, la configuración de video y el margen de crecimiento. Debe calcularse para cada proyecto; contar cámaras sin estimar bitrate no es suficiente.

¿Dos uplinks SFP significan que el sistema tendrá redundancia?

No automáticamente. Dos interfaces proporcionan opciones de conexión física, pero la redundancia efectiva requiere una topología, equipos y configuración que soporten el comportamiento deseado ante una falla.

¿La fibra resuelve la alimentación eléctrica de un sitio remoto?

No. La fibra transporta datos, no PoE. El switch remoto necesita una fuente de energía local, y desde sus puertos PoE puede alimentar las cámaras según su presupuesto y estándares compatibles.

Para avanzar, compare los modelos Maxsol enlazados con el número de puertos, consumo PoE, distancia, tipo de fibra, condiciones del sitio y necesidades de administración de su proyecto de CCTV.
