Switch PoE++ 802.3bt de 90 W: cómo elegirlo

Un switch PoE++ 802.3bt de 90W se justifica cuando uno o más equipos de red requieren mucha más potencia que una cámara IP convencional: por ejemplo, cámaras PTZ con calefacción, iluminadores, puntos de acceso Wi-Fi de alta demanda o dispositivos multifunción. No basta con que el switch anuncie “90W”: el puerto debe soportar el estándar adecuado, el equipo alimentado debe ser compatible y el presupuesto total de energía debe alcanzar para todos los dispositivos conectados.

La decisión correcta parte de la demanda real en watts del dispositivo alimentado (PD), pero también considera qué puertos entregan PoE++ 802.3bt, el estado del cable, la distancia, la fuente de alimentación del switch y la suma de carga simultánea. Un puerto de 90W no significa que ocho puertos puedan entregar 90W al mismo tiempo.

Clases PoE en términos prácticos

Power over Ethernet (PoE) permite transportar datos y energía por el mismo cable Ethernet. En una instalación de videovigilancia, conectividad inalámbrica o automatización, esto reduce la necesidad de instalar una toma eléctrica cerca de cada equipo.

Las denominaciones más comunes se interpretan así:

Tecnología	Norma IEEE habitual	Potencia aproximada desde el switch	Uso práctico típico
PoE	802.3af	Hasta 15.4W por puerto	Cámaras fijas sencillas, teléfonos IP, sensores y equipos de bajo consumo
PoE+	802.3at	Hasta 30W por puerto	Cámaras con IR, puntos de acceso, videoporteros y cámaras motorizadas de consumo moderado
PoE++	802.3bt Type 3	Hasta 60W por puerto	AP de mayor capacidad, pantallas pequeñas, equipos de acceso y dispositivos con consumo superior
PoE++	802.3bt Type 4	Hasta 90W por puerto	Cámaras PTZ con accesorios, iluminación, equipos inalámbricos exigentes y PD de alta potencia

La potencia disponible en el equipo final siempre es menor que la potencia suministrada por el switch, porque parte de la energía se pierde en el cable. Por eso, un switch anunciado con soporte de 90W por puerto no debe seleccionarse suponiendo que el dispositivo recibirá exactamente 90W en su extremo.

La etiqueta “PoE++” por sí sola tampoco reemplaza la revisión de la ficha técnica. Conviene confirmar si el puerto soporta 802.3bt, qué tipo implementa, cuántos pares utiliza y cuál es la asignación máxima de potencia permitida por puerto y para el conjunto del switch.

No elija únicamente por el consumo normal

Los dispositivos PoE pueden consumir poco durante una operación estable y demandar bastante más en condiciones específicas. Una cámara PTZ, por ejemplo, puede aumentar su consumo al mover motores, activar infrarrojo, calefacción, limpiador o iluminador. Un punto de acceso puede variar su requerimiento según radios habilitados, tráfico, funciones y dispositivos conectados.

Para especificar correctamente:

1. Revise el consumo máximo declarado por cada PD, no sólo el consumo promedio.
2. Identifique las funciones que elevan la demanda de potencia.
3. Mantenga margen para picos de arranque y crecimiento futuro.
4. Valide que la alimentación negociada por IEEE coincida con lo que el dispositivo necesita.

Si un equipo requiere más potencia que la que puede negociar, puede arrancar con funciones limitadas, reiniciarse bajo carga o no encender. No es un problema que deba corregirse forzando energía mediante PoE pasivo; la solución debe conservar compatibilidad eléctrica y de estándar.

Cuándo los dispositivos de mayor potencia necesitan 802.3bt

Necesita 802.3bt cuando la potencia máxima del PD supera la capacidad práctica de PoE+ o cuando el proyecto requiere reservar capacidad para un funcionamiento completo bajo condiciones de máxima carga. Es común en instalaciones exteriores, perimetrales o en puntos donde llevar corriente alterna implicaría obra adicional.

Algunos casos que ameritan revisarlo son:

• Cámaras PTZ de exterior con movimiento continuo, iluminadores o elementos térmicos.
• Cámaras multisensor o equipos de seguridad con accesorios integrados.
• Puntos de acceso Wi‑Fi de alto desempeño que requieren más energía para habilitar todas sus funciones.
• Puentes inalámbricos, radios o CPE cuyo fabricante indique un requerimiento superior a PoE+.
• Dispositivos que combinan red, iluminación, control de acceso o periféricos en un solo gabinete.
• Diseños solares o de alimentación en corriente directa donde concentrar energía y datos en un cable simplifica el sitio.

No todos los equipos de exterior requieren 90W. De hecho, usar PoE++ para una cámara que sólo necesita 802.3af no ofrece una mejora automática de imagen, red o alcance. La ventaja es contar con capacidad cuando el PD la negocia y la necesita.

Compatibilidad descendente: útil, pero no automática en todo

En general, un puerto 802.3bt compatible con IEEE puede alimentar dispositivos 802.3af y 802.3at cuando la negociación es correcta. Esto permite combinar cargas pequeñas y grandes en una misma infraestructura, siempre que se respeten las reglas del modelo de switch.

Sin embargo, hay dos situaciones que requieren especial cuidado:

• PoE pasivo: algunos radios y equipos heredados usan voltajes o esquemas de alimentación propietarios. No deben conectarse suponiendo que un puerto IEEE PoE++ será compatible.
• PD de cuatro pares: los dispositivos 802.3bt de mayor potencia suelen requerir energía sobre los cuatro pares del cable. Si el cableado, los conectores o los patch cords no son adecuados, el sistema puede negociar una potencia menor o presentar fallas.

Antes de comprar, compare la norma y la potencia de entrada señaladas por el fabricante del PD con la capacidad documentada del puerto del switch. Si la información dice “PoE+ o superior”, verifique también qué funciones quedan disponibles con cada nivel de alimentación.

Verifique puertos, pares, cableado y fuente de entrada

La selección de un switch PoE++ 802.3bt de 90W no termina en contar puertos RJ45. La infraestructura completa debe soportar la carga.

Revise qué puertos realmente entregan 90W

En switches mixtos es frecuente que sólo algunos puertos sean de alta potencia. Esto es práctico para concentrar cámaras PTZ o AP exigentes en posiciones específicas, mientras los demás puertos alimentan cargas 802.3af/at.

Haga un plano de puertos antes de instalar. Marque cuáles PD necesitan 802.3bt y asígnelos sólo a los puertos BT. Después distribuya cámaras convencionales, teléfonos IP u otros dispositivos en los puertos PoE/PoE+ restantes.

También confirme que los puertos de enlace ascendente no se confundan con puertos PoE. Los uplinks Gigabit o SFP sirven para conectar la red troncal, NVR, router o switch central, pero normalmente no son puertos destinados a alimentar PD.

Cuatro pares, conectores y calidad del tendido

PoE y PoE+ tradicionales pueden trabajar con dos pares para la alimentación. PoE++ 802.3bt aprovecha los cuatro pares para transportar más energía. Por ello, un cable con pares dañados, mala terminación o conectores sulfatados puede ser suficiente para datos básicos, pero no para una carga de alta potencia estable.

Revise los siguientes puntos:

• Use cable de cobre de calidad y evite conductores CCA, especialmente en enlaces de alta potencia.
• Verifique que los ocho conductores estén correctamente terminados y tengan continuidad.
• Sustituya patch cords deteriorados, aplastados o de calibre incierto.
• Revise jacks, conectores y protectores contra sobretensión: todos deben ser aptos para el uso PoE previsto.
• Mantenga el enlace dentro de la longitud de canal Ethernet aplicable. A mayor distancia y resistencia, mayor será la caída de tensión.
• En instalaciones exteriores, proteja cableado, conectores y transiciones de humedad, radiación y daño mecánico.

Una certificación de cableado o una prueba de continuidad no siempre confirma que el enlace soportará la carga PoE máxima. Cuando el proyecto es crítico, mida el cableado y valide la operación con la potencia prevista antes de cerrar canalizaciones o montar equipos en altura.

Dimensione el presupuesto de potencia y la alimentación del switch

El presupuesto PoE es la potencia total que un switch puede distribuir, no la simple suma de los máximos impresos junto a cada puerto. Para calcularlo, sume el consumo máximo de todos los PD que podrían operar simultáneamente.

Como regla de diseño:

Presupuesto requerido = suma de las cargas máximas previstas + margen de reserva

Después confirme que:

• El presupuesto PoE total del switch cubre ese resultado.
• La fuente de entrada entrega la potencia necesaria para el switch, sus PD y sus pérdidas internas.
• El voltaje de entrada requerido por el switch coincide con la fuente disponible.
• El cableado de corriente directa, fusibles, terminales y protecciones están dimensionados para la corriente correspondiente.
• Una falla o reducción de la fuente no provocará que cargas prioritarias queden sin energía.

En sitios solares, el cálculo debe integrar además la producción fotovoltaica disponible, capacidad de batería, consumo nocturno y autonomía requerida. El switch no crea energía: sólo la distribuye; por tanto, una alimentación insuficiente limitará incluso un puerto con capacidad 802.3bt.

Compare opciones administrables de 4 y 8 puertos

La cantidad de puertos no debe definirse sólo por los dispositivos actuales. También conviene considerar crecimiento, separación de enlaces, disponibilidad de uplinks y la necesidad de administrar la red.

Los modelos siguientes tienen una distribución específica de puertos de alta potencia:

Modelo	Puertos PoE	Puertos con soporte de hasta 90W	Enlaces ascendentes	Cuándo considerarlo
PS2402SFG-I-BT	4 Gigabit PoE	Puertos 1 y 2	2 SFP	Gabinetes compactos con pocos PD y hasta dos equipos de alta demanda
PS2802SFG-I-BT	8 Gigabit PoE	Puertos 1 y 2	2 SFP	Sitios con más cámaras o AP, manteniendo dos posiciones para cargas BT
PS1802FE-HIB	8 Fast Ethernet PoE	Puertos 1 y 2	1 Gigabit y 2 SFP	Despliegues endurecidos que priorizan PoE y tienen requisitos de enlace acordes con Fast Ethernet en los puertos de acceso

Cuándo elegir cuatro puertos administrables

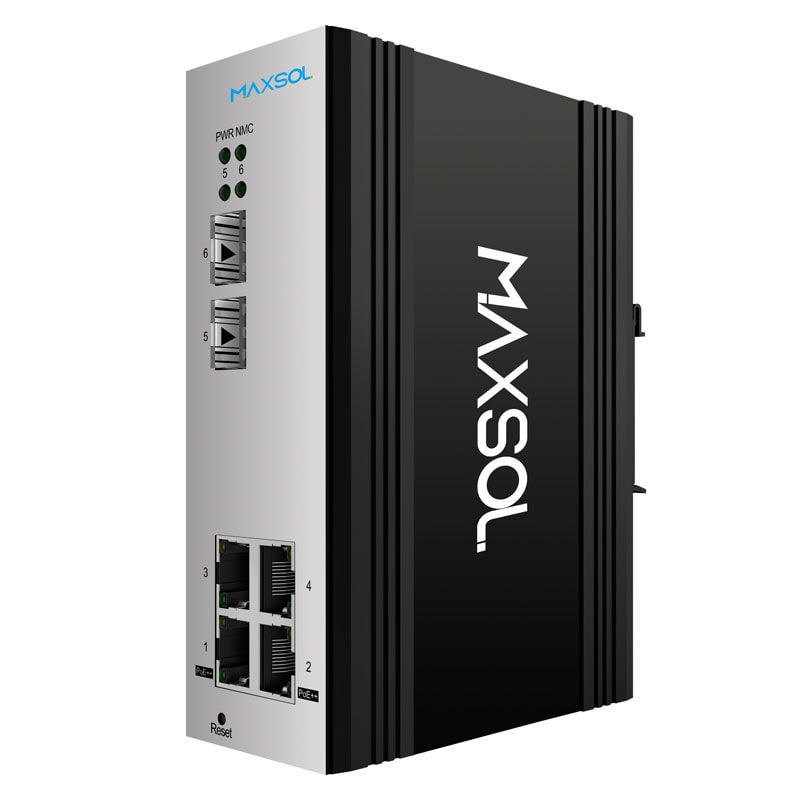

El PS2402SFG-I-BT integra cuatro puertos Gigabit PoE y dos SFP. Los puertos 1 y 2 soportan IEEE 802.3bt con asignación documentada de hasta 90W, mientras que los cuatro puertos PoE son Gigabit. Puede ser una opción ordenada para una caja de campo, un acceso puntual o una pequeña agrupación de cámaras donde sólo uno o dos PD necesitan alta potencia.

Revise el switch administrable industrial de 4 puertos Gigabit PoE y 2 SFP cuando su plano de red requiera cuatro accesos PoE y dos posiciones BT. Antes de definirlo, confirme el presupuesto PoE agregado, la alimentación de entrada y las funciones de administración necesarias para su topología.

Cuándo elegir ocho puertos administrables

El PS2802SFG-I-BT cuenta con ocho puertos Gigabit PoE y dos SFP. Sus puertos 1 a 8 soportan IEEE 802.3af/at, y los puertos 1 y 2 añaden soporte IEEE 802.3bt de hasta 90W. Esta distribución permite reservar los dos puertos de alta potencia para equipos exigentes y conectar el resto de las cargas PoE o PoE+ sin ocupar infraestructura adicional.

El switch administrable industrial de 8 puertos Gigabit PoE y 2 SFP resulta pertinente cuando el sitio requiere más puntos de acceso, cámaras o capacidad para crecimiento, pero sólo dos dispositivos demandan PoE++. La administración puede ayudar a vigilar enlaces, organizar segmentación y detectar incidencias, aunque las funciones específicas deben verificarse en la documentación del producto.

No asuma que ocho puertos implican ocho cargas de 90W. En ambos modelos, la asignación de hasta 90W está documentada específicamente para los puertos 1 y 2.

Considere una implementación endurecida sin administración

Para instalaciones donde no se requiere administración de red en el switch, el PS1802FE-HIB ofrece una alternativa con construcción IP40 para riel DIN. Cuenta con ocho puertos Fast Ethernet PoE, un uplink Gigabit y dos uplinks SFP.

Su distribución de potencia es distinta: los puertos 3 a 8 soportan IEEE 802.3af/at, mientras que los puertos 1 y 2 admiten IEEE 802.3af/at/bt hasta 90W. Este orden importa durante la instalación: una cámara PTZ o un equipo 802.3bt debe conectarse al puerto 1 o 2, no a un puerto convencional por conveniencia de ubicación.

El switch PoE industrial IP40 para riel DIN con ocho puertos Fast Ethernet merece evaluación si su proyecto requiere esta combinación de puertos y no necesita administración integrada. Como los puertos de acceso son Fast Ethernet, calcule el tráfico de video o datos por cámara y el tráfico agregado hacia el uplink; la potencia disponible no sustituye la capacidad de transmisión necesaria.

La construcción IP40 no elimina la necesidad de seleccionar un gabinete adecuado para polvo, humedad, temperatura, cableado, tierra física y protección eléctrica del sitio. La elección del gabinete y las protecciones debe responder a las condiciones reales de instalación.

Lista de verificación antes de instalar

Use esta lista antes de comprar equipos y otra vez antes de energizar el sistema:

1. Liste cada PD: modelo, norma PoE admitida, consumo máximo y consumo con funciones activas.
2. Marque los dispositivos BT: identifique cuántos requieren 802.3bt y asígnelos a puertos de 90W.
3. Calcule el presupuesto total: sume cargas máximas simultáneas y añada un margen razonable.
4. Compruebe la fuente de entrada: valide voltaje, potencia, corriente, cableado y protecciones de la alimentación del switch.
5. Inspeccione el cableado: confirme cobre, cuatro pares, terminaciones, longitud y estado de patch cords y conectores.
6. Revise la red de datos: determine si Fast Ethernet es suficiente o si requiere Gigabit en los puertos de acceso.
7. Planee uplinks: defina si usará cobre, SFP, fibra y cuánta capacidad requiere el tráfico agregado.
8. Considere el ambiente: seleccione gabinete, montaje, protección contra sobretensiones y puesta a tierra según el sitio.
9. Pruebe con carga real: active simultáneamente funciones de mayor consumo antes de entregar la instalación.
10. Documente puertos y cargas: etiquete qué puerto alimenta cada PD y cuáles están reservados para PoE++.

Preguntas frecuentes sobre switches PoE++ de 90W

¿Un puerto de 90W dañará una cámara PoE normal?

Un puerto que sigue la negociación IEEE adecuada está diseñado para detectar y negociar con PD compatibles. Una cámara 802.3af o 802.3at no debería recibir potencia de forma indiscriminada. Aun así, no conecte equipos PoE pasivos o de alimentación propietaria sin confirmar compatibilidad eléctrica.

¿Puedo conectar una cámara PoE+ a un puerto 802.3bt?

Sí, normalmente es posible cuando ambos cumplen las normas IEEE correspondientes. La cámara sólo solicitará la potencia que negocie. Conviene usar los puertos BT para los equipos que realmente los necesitan si el switch tiene un número limitado de ellos.

¿Cat5e sirve para PoE++?

Puede servir si es cable de cobre, está bien instalado y sus cuatro pares tienen buen estado. Pero la distancia, resistencia, calibre, conectores y condiciones ambientales afectan la potencia disponible. Para enlaces largos o de alta carga, la validación del tendido es indispensable.

¿Necesito 90W para una cámara PTZ?

Depende del consumo máximo documentado por la cámara y sus accesorios. Una PTZ básica puede operar con PoE+, mientras que una unidad con calefacción, IR potente u otros mecanismos puede requerir 802.3bt. Decida con base en la ficha técnica y en el escenario de máxima carga.

Para avanzar, compare los modelos Maxsol enlazados contra su número de puertos, carga máxima por dispositivo, distancia de cable, fuente de alimentación, condiciones del sitio y necesidad de administración antes de definir el switch.
