PoE hasta 300 m: cómo conectar cámaras IP

Un switch PoE de largo alcance 300 m puede ser una alternativa práctica para llevar datos y alimentación a una cámara IP situada más allá del tramo Ethernet convencional, siempre que el equipo cuente con modo Extend y que la instalación cumpla las condiciones de cable, consumo eléctrico, velocidad de enlace y ambiente.

El dato de “300 m” debe tratarse como el alcance máximo de un modo de operación, no como una garantía automática para cualquier cámara, cable o recorrido. Antes de especificarlo en un proyecto, conviene validar qué puertos admiten la extensión, cuál será la tasa de enlace a esa distancia, cuánta potencia requiere la cámara y cómo se protegerá el tendido exterior.

Por qué importa la distancia estándar de Ethernet

En cableado estructurado de cobre, la referencia habitual para un canal Ethernet es de hasta 100 m. Ese límite considera la atenuación, el ruido, la diafonía y otros factores que afectan la integridad de la señal. Para una cámara cercana, un tramo dentro de este rango simplifica la instalación y normalmente permite conservar las prestaciones esperadas del enlace.

El problema aparece en proyectos donde la cámara queda lejos del cuarto de telecomunicaciones o del gabinete de red: accesos perimetrales, patios de maniobras, estacionamientos, casetas, naves industriales, caminos internos o puntos de vigilancia aislados. Instalar alimentación local para cada cámara puede aumentar la obra eléctrica, los puntos de falla y las necesidades de protección.

PoE permite enviar alimentación y datos por el mismo cable de red. Un switch con función de extensión busca ampliar ciertos enlaces de cobre para conectar dispositivos remotos sin añadir, necesariamente, un repetidor a mitad del trayecto. Sin embargo, extender el cable no elimina las restricciones físicas de la instalación.

Un diseño correcto debe responder cuatro preguntas antes de adoptar un switch PoE de 300 m:

1. ¿La cámara realmente requiere un tramo de cobre de más de 100 m?
2. ¿La aplicación soporta la velocidad disponible en modo de largo alcance?
3. ¿La potencia solicitada por cada dispositivo cabe dentro del presupuesto total?
4. ¿El cable y la protección son apropiados para el entorno de instalación?

Si cualquiera de estas respuestas es incierta, es preferible medir, revisar fichas técnicas y hacer una prueba de aceptación en sitio antes de cerrar el proyecto.

Qué cambia el modo Extend de 300 m

El modo Extend modifica el comportamiento del switch en los puertos habilitados para admitir una mayor longitud de cable. En vez de asumir el desempeño típico de un enlace Ethernet corto, el equipo opera con parámetros orientados a sostener la comunicación en tendidos más largos.

La consecuencia importante es que largo alcance no equivale a mantener la misma velocidad de red que se tendría en un tramo convencional. Los switches de esta categoría pueden usar puertos Fast Ethernet para las cámaras y, según el modelo, contar con uplinks Fast Ethernet o Gigabit para concentrar el tráfico hacia el grabador, core o router. La velocidad efectiva del puerto en modo Extend debe confirmarse en la documentación del equipo y verificarse durante la puesta en marcha.

Para vigilancia IP, no basta con comprobar que el enlace “encienda”. Una cámara puede aparecer en línea y aun así presentar problemas cuando incrementa su bitrate por movimiento, baja iluminación, codificación de mayor calidad o visualización simultánea. Por eso se debe validar estabilidad de video, latencia, pérdida de paquetes y recuperación de enlace.

Lo que sí puede resolver

Un modo de extensión puede ayudar cuando:

• La cámara IP está a una distancia que rebasa el límite convencional de cobre.
• Se busca alimentar la cámara desde el mismo gabinete donde se concentra la red.
• El flujo de video previsto es compatible con la tasa de enlace disponible.
• Se emplea un cable de calidad, con instalación y terminaciones adecuadas.
• El consumo de todos los equipos conectados se mantiene dentro del presupuesto PoE.

Lo que no garantiza

Un switch PoE de largo alcance no garantiza que todos los escenarios lleguen a 300 m. El resultado puede cambiar por:

• Calidad y calibre real del conductor.
• Uso de cable CCA en lugar de cobre sólido.
• Empalmes, conectores, patch cords o ponchados deficientes.
• Trayectos cercanos a motores, variadores, líneas de fuerza u otras fuentes de interferencia.
• Caída de tensión acumulada en el cable.
• Consumo pico de la cámara, especialmente con IR, calefactor, limpiador o PTZ.
• Temperatura, humedad, ingreso de agua y exposición a descargas atmosféricas.
• Bitrate total de la cámara y condiciones de operación nocturna.

La cifra de alcance debe ser parte de una especificación condicionada: “hasta 300 m en modo Extend, sujeto a validación de cableado, carga y desempeño de enlace”.

Revisiones de cable y dispositivo alimentado

La distancia es sólo una parte del cálculo. En una instalación de cámaras IP, el conductor y la carga PoE determinan en gran medida si el sistema será estable.

Seleccione el cable para potencia y ambiente, no sólo para datos

Para un tramo largo, conviene especificar cable de cobre y evitar conductores de aluminio cobreado (CCA), pues pueden elevar la resistencia eléctrica y aumentar la caída de tensión. La etiqueta comercial por sí sola no basta: confirme el material del conductor, el calibre, la construcción y la aptitud para el tipo de instalación.

Revise también si el recorrido será interior, exterior, en tubería, canalización, charola o enterrado. Un cable expuesto al sol, humedad o cambios térmicos necesita una solución acorde con ese ambiente. En trayectos exteriores, la entrada de agua por conectores, cajas o tuberías suele generar fallas intermitentes que se confunden con un problema de red.

Para cada enlace, documente:

• Longitud real del recorrido, no sólo la distancia en línea recta.
• Tipo, calibre y material del cable.
• Número de conectores, uniones y puntos de transición.
• Cercanía con fuentes de ruido eléctrico.
• Protección mecánica, sellado y puesta a tierra aplicable al gabinete.
• Estado de los conectores RJ45 y orden de terminación.

Calcule la potencia con el peor caso de cada cámara

Una cámara fija básica no tiene el mismo perfil de consumo que una cámara PTZ, una cámara con iluminadores infrarrojos intensivos o un modelo con calefactor. Además, el consumo puede incrementarse de noche o cuando se activan funciones mecánicas y de iluminación.

No use únicamente el consumo promedio del dispositivo. Para dimensionar PoE, considere el máximo declarado por el fabricante de cada cámara y los accesorios alimentados por el mismo puerto. Después compare la suma contra el presupuesto total del switch, dejando margen operativo cuando el diseño lo permita.

También revise:

• Tipo de alimentación PoE aceptado por la cámara.
• Potencia máxima indicada por el fabricante de la cámara.
• Comportamiento de arranque y picos de consumo.
• Requerimientos de cámaras PTZ, IR, calefacción o accesorios.
• Potencia disponible en el extremo remoto después de la longitud de cable.
• Prioridad de puertos, si el switch cuenta con esta función y es relevante para el proyecto.

Confirme el video requerido antes de sacrificar velocidad

La velocidad que requiere una cámara no depende solamente de su resolución. Influyen el códec, cuadros por segundo, compresión, escenas con movimiento, analítica, audio y la configuración de grabación.

Antes de habilitar la extensión, estime el bitrate de cada cámara en el peor escenario razonable. Luego considere el tráfico agregado de todas las cámaras que compartirán los uplinks. Un uplink Gigabit puede dar más margen para concentrar varios flujos que un uplink Fast Ethernet, pero el dimensionamiento debe partir de los bitrates reales configurados, no de una suposición.

Como práctica de ingeniería, valide al menos:

• Video en directo desde la cámara.
• Grabación continua y por evento.
• Operación nocturna con IR activo.
• Movimiento PTZ, si existe.
• Visualización de varias cámaras a la vez.
• Recuperación posterior a un corte eléctrico controlado.

Compare opciones de 4, 8, 16 y 24 puertos

La cantidad de puertos debe cubrir las cámaras actuales, el tipo de carga y una reserva razonable para crecimiento. Elegir sólo por número de puertos puede causar dos errores: quedarse corto de potencia o pagar por una capacidad de distribución que no corresponde al proyecto.

Opción	Puertos PoE	Uplinks	Presupuesto PoE	Puertos con hasta 60 W	En qué tipo de proyecto encaja
PS1402E	4 Fast Ethernet	2 Fast Ethernet	65 W	Puerto 4	Pocos puntos de vigilancia y cargas seleccionadas
PS1802GE	8 Fast Ethernet	2 Gigabit	120 W	Puertos 7-8	Proyectos pequeños con necesidad de mayor capacidad de uplink
PS11602FE	16 Fast Ethernet	2 Gigabit + 1 SFP	200 W	Puertos 13-16	Concentración intermedia de cámaras y posible enlace por fibra
PS12402FE	24 Fast Ethernet	2 Gigabit + 1 SFP	300 W	Puertos 20-24	Mayor densidad de cámaras y distribución por gabinete

Opción de 4 puertos: priorice la carga disponible

El switch PS1402E de 4 puertos PoE con modo de 300 m integra 4 puertos Fast Ethernet PoE, 2 uplinks Fast Ethernet y un presupuesto de 65 W. El puerto 4 admite hasta 60 W.

Esta configuración puede ser adecuada cuando se concentran pocas cámaras, pero el presupuesto total de 65 W exige una revisión estricta de las cargas. Que un puerto admita hasta 60 W no significa que los demás puertos puedan operar simultáneamente con demandas altas. La suma de todos los dispositivos debe mantenerse dentro del presupuesto total.

Opción de 8 puertos: evalúe uplinks y equipos de mayor demanda

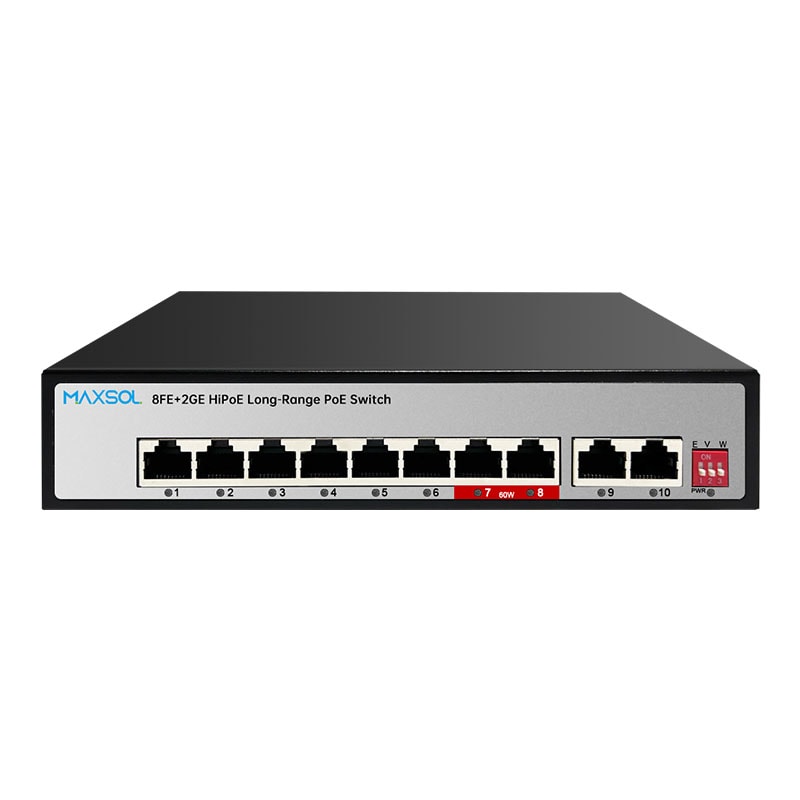

El switch PS1802GE de 8 puertos PoE y uplinks Gigabit ofrece 8 puertos Fast Ethernet PoE, 2 uplinks Gigabit y un presupuesto de 120 W. Los puertos 7 y 8 admiten hasta 60 W cada uno.

Puede ser una selección equilibrada para una instalación de cámaras compacta donde el tráfico agregado se beneficia de uplinks Gigabit. Aun así, los dos puertos de hasta 60 W comparten un presupuesto total de 120 W con el resto del switch; la asignación debe considerar todas las cámaras conectadas y no sólo esos dos puertos.

Opción de 16 puertos: concentre sin descuidar el cálculo PoE

El switch PS11602FE de 16 puertos PoE con uplink SFP cuenta con 16 puertos Fast Ethernet PoE, 2 uplinks Gigabit, 1 uplink SFP y un presupuesto PoE de 200 W. Los puertos 13 a 16 admiten hasta 60 W.

La presencia de un puerto SFP puede ser útil cuando el enlace ascendente del gabinete se plantea sobre fibra; sin embargo, se debe confirmar el módulo, medio físico y compatibilidad requeridos para el diseño. El presupuesto de 200 W debe repartirse entre todos los equipos; no se debe multiplicar 60 W por los puertos de alta potencia y asumir que esa suma estará disponible a la vez.

Opción de 24 puertos: distribuya cámaras por consumo, no por orden

El switch PS12402FE de 24 puertos PoE con 300 W incorpora 24 puertos Fast Ethernet PoE, 2 uplinks Gigabit, 1 uplink SFP y un presupuesto de 300 W. Los puertos 20 a 24 admiten hasta 60 W.

Esta opción puede simplificar la concentración de una mayor cantidad de cámaras en un gabinete. En proyectos mixtos, conviene asignar primero las cámaras de demanda más alta a los puertos que admiten hasta 60 W y después distribuir las cámaras de menor consumo. El número de puertos libres no reemplaza el cálculo de potencia: 24 cámaras no implican automáticamente que el presupuesto sea suficiente para 24 cargas máximas.

Asignación de puertos Hi-PoE y presupuestos de potencia

Los puertos con capacidad de hasta 60 W son relevantes para dispositivos que demandan más potencia que una cámara fija convencional. Pueden incluir ciertas cámaras PTZ, equipos con iluminación o funciones auxiliares, pero la compatibilidad debe verificarse dispositivo por dispositivo.

La asignación correcta requiere mirar dos límites distintos:

1. Límite por puerto: determina cuánto puede entregar un puerto compatible.
2. Presupuesto total del switch: determina la potencia conjunta disponible para todos los puertos PoE.

Por ejemplo, un puerto con capacidad de hasta 60 W no reserva automáticamente 60 W para el dispositivo. La potencia efectivamente negociada y entregada depende del equipo alimentado, del cable y de las condiciones de operación. Al mismo tiempo, si varios equipos incrementan su consumo, el total no debe rebasar el presupuesto del switch.

Una secuencia útil para planear la distribución es:

1. Haga una lista de cámaras, radios, puntos de acceso u otros dispositivos PoE.
2. Registre la potencia máxima declarada de cada uno.
3. Identifique cuáles requieren un puerto de hasta 60 W.
4. Sume las cargas máximas previstas.
5. Compare el total contra el presupuesto PoE del switch.
6. Deje margen para arranque, operación nocturna y expansión, cuando sea posible.
7. Compruebe el consumo real durante la entrega del proyecto.

Un error común es conectar primero las cámaras cercanas y dejar las cargas de mayor consumo para los puertos restantes. Es mejor planear la asignación desde el diagrama de red, etiquetar cada cable y dejar registrados los puertos destinados a equipos de alta potencia.

Además, VLAN y watchdog, presentes en el PS1402E, pueden ser funciones útiles según el diseño, pero no sustituyen un cálculo de potencia ni corrigen problemas de cableado. Cualquier ajuste de aislamiento o recuperación automática debe validarse con el comportamiento esperado de cámaras, grabador y red de administración.

Lista de verificación para puesta en marcha

Antes de entregar una instalación con un switch PoE de largo alcance, realice una validación por enlace y una revisión integral del sistema.

Antes de energizar

• Confirme la longitud real de cada tramo de cobre.
• Verifique que los puertos destinados a largo alcance sean los correctos para el modo Extend.
• Revise el material, calibre y condición física del cable.
• Inspeccione conectores, ponchados, cajas de paso y sellos.
• Compruebe que no existan empalmes improvisados o conductores dañados.
• Separe, cuando sea posible, el cable de datos de fuentes de interferencia eléctrica.
• Verifique el consumo máximo de cada dispositivo PoE.
• Sume las cargas contra el presupuesto PoE del switch.
• Asigne los equipos de hasta 60 W a los puertos que correspondan.
• Revise la protección del gabinete y del tendido para el ambiente de instalación.

Durante las pruebas

• Confirme que cada cámara recibe alimentación estable.
• Verifique el enlace y la velocidad negociada que reporte el equipo.
• Revise imagen en vivo, grabación y reproducción.
• Pruebe las cámaras durante el periodo nocturno si usan IR.
• Active PTZ, iluminación u otras funciones que eleven el consumo.
• Observe pérdida de paquetes, congelamientos, reinicios o desconexiones.
• Compruebe el tráfico agregado en los uplinks.
• Documente puerto, cámara, longitud aproximada, consumo y resultado de prueba.

Al finalizar

• Etiquete ambos extremos de cada cable.
• Guarde el diagrama de puertos y la asignación de cargas.
• Registre configuraciones de red, VLAN y modo Extend, si aplica.
• Deje definidos los puertos disponibles para futuras ampliaciones.
• Entregue criterios de revisión para mantenimiento preventivo, especialmente en recorridos exteriores.

Preguntas frecuentes sobre PoE de 300 m

¿Todas las cámaras IP funcionarán a 300 m?

No. El alcance depende del switch, el puerto utilizado, la calidad y longitud real del cable, el consumo de la cámara, el entorno y el bitrate de video. La compatibilidad debe comprobarse con las especificaciones de la cámara y una prueba en las condiciones del proyecto.

¿El modo Extend mantiene Gigabit hasta 300 m?

No debe asumirse. Los modelos descritos tienen puertos PoE Fast Ethernet; los PS1802GE, PS11602FE y PS12402FE cuentan con uplinks Gigabit, mientras que los modelos de 16 y 24 puertos también incluyen un uplink SFP. Confirme la velocidad efectiva de los puertos PoE al habilitar el modo de largo alcance.

¿Puedo usar un cable CCA para ahorrar costo?

No es una buena decisión para un enlace PoE largo. La mayor resistencia puede aumentar la caída de tensión y afectar la estabilidad. Para trayectos exigentes, especifique cable de cobre adecuado para la instalación y valide el resultado en campo.

¿Un puerto de hasta 60 W permite conectar cualquier equipo?

No. El dispositivo debe ser compatible con la alimentación PoE disponible, y su consumo debe caber tanto en el límite del puerto como en el presupuesto total del switch. También debe verificarse el comportamiento durante arranque y carga máxima.

Para elegir entre los modelos Maxsol, compare el número de puertos requerido con la carga total, la distancia real de cada cámara, el tipo de cable, el ambiente de instalación, la capacidad de los uplinks y las necesidades de administración de su proyecto.
