Cómo elegir un switch PoE para cámaras IP en 2026
Elige un switch PoE para cámaras IP según puertos, consumo, enlaces, distancia y crecimiento. Compara opciones de 8, 16, 24 y 48 puertos.
Por Maxsol Team
Un switch PoE para sistemas de cámaras IP debe elegirse primero por la cantidad real de cámaras, su consumo máximo y la topología de cableado; no sólo por el número de puertos. El equipo debe alimentar todas las cámaras previstas, dejar margen para picos de consumo y ofrecer enlaces de subida suficientes para transportar el video al NVR, servidor o red principal.
Para una instalación pequeña, un switch de 8 puertos puede ser adecuado. Un proyecto con más cámaras, gabinetes de distribución o futuras ampliaciones suele requerir 16, 24 o 48 puertos, mayor presupuesto PoE y, cuando el trayecto lo justifique, enlaces SFP por fibra. Revise también si necesita modo Extend para cámaras alejadas y si las funciones de aislamiento, vigilancia o administración corresponden a su método de operación.
Empiece por la cantidad de cámaras y la topología
Cuente las cámaras que se conectarán a este switch, no sólo las que existen en todo el proyecto. Después, dibuje el recorrido desde cada cámara hasta el switch, y desde el switch hacia el grabador de video en red (NVR), cuarto de comunicaciones o enlace troncal.
Una forma práctica de dividir el diseño es por zonas:
- Un switch central: concentra todas las cámaras en un rack o cuarto técnico. Simplifica la administración física, pero puede implicar tiradas de cable más largas.
- Switches por área: instala un equipo en cada edificio, estacionamiento, acceso o gabinete exterior. Reduce las distancias de cobre y concentra menos cámaras por punto.
- Topología jerárquica: switches de acceso alimentan cámaras y envían el tráfico a un switch de agregación mediante RJ45 o fibra. Es útil cuando el sitio tiene varias áreas o distancias considerables.
- Sitios remotos con energía local: el dimensionamiento debe considerar tanto la red como la alimentación disponible en cada gabinete, especialmente si existen fuentes de respaldo o sistemas de energía autónoma.
No compre un switch de exactamente el mismo número de puertos que sus cámaras si el diseño crecerá pronto. Reservar puertos permite añadir una cámara en un acceso crítico, reemplazar temporalmente un equipo o conectar un enlace de servicio sin rehacer la instalación.
Como referencia de selección, un equipo de 8 puertos atiende hasta ocho dispositivos PoE conectados directamente; uno de 16, hasta dieciséis, y así sucesivamente. Sin embargo, la capacidad final siempre queda limitada por el presupuesto total de potencia PoE, no sólo por el número de bocas.
También separe los puertos destinados a cámaras de los enlaces hacia la red. Si un switch cuenta con uplinks dedicados, estos evitan consumir puertos PoE de acceso para llegar al NVR o al núcleo de red.
Defina qué dispositivos además de cámaras consumirán PoE
No todas las cargas PoE son cámaras. En un mismo gabinete podría alimentar puntos de acceso Wi‑Fi, puentes inalámbricos, intercomunicadores, lectores o teléfonos IP. Inclúyalos en el conteo y en el cálculo de watts.
Antes de especificar, confirme para cada dispositivo:
- Potencia máxima indicada por el fabricante, no sólo el consumo típico.
- Clase o estándar PoE compatible.
- Si activa iluminadores IR, calefacción, limpiaparabrisas, zoom motorizado u otras cargas variables.
- Requisitos de arranque, que pueden diferir del consumo continuo.
- Si el cableado existente y los conectores están en condiciones adecuadas para PoE.
Calcule la carga PoE antes de comparar puertos
El presupuesto PoE es la potencia total que el switch puede entregar a los equipos conectados. Sume el consumo máximo de cada cámara y dispositivo PoE, y agregue un margen de diseño para evitar operar permanentemente al límite.
La fórmula de planeación es sencilla:
Carga PoE estimada = suma de la potencia máxima de todos los dispositivos + margen de reserva
Por ejemplo, si doce cámaras requieren hasta 11 W cada una, la carga base es de 132 W. Con un margen de 20 a 30 %, la selección debería contemplar aproximadamente 159 a 172 W de capacidad disponible para PoE. El porcentaje exacto dependerá de si el sitio tendrá ampliación, equipos con IR o cargas que varían de noche.
El margen no sustituye la revisión de compatibilidad. Si una cámara requiere más potencia de la que el puerto puede entregar, el sistema podría no encender correctamente, perder funciones o reiniciarse cuando cambie su demanda energética.
Distinga potencia total, potencia por puerto y consumo real
Hay tres cifras que suelen confundirse:
| Dato que debe revisar | Qué significa | Por qué importa en videovigilancia |
|---|---|---|
| Presupuesto PoE total | Potencia disponible para todos los puertos PoE | Define cuántas cámaras puede alimentar simultáneamente |
| Potencia máxima por puerto | Límite para una sola cámara o dispositivo | Debe cubrir la cámara de mayor demanda |
| Consumo máximo de la cámara | Potencia solicitada por el equipo en su condición más exigente | Es el dato que se debe sumar en el cálculo |
| Consumo habitual | Energía usada en condiciones normales | Ayuda a observar operación, pero no debe ser la única base de diseño |
No asuma que todos los puertos entregan la misma potencia ni que la potencia de la fuente equivale necesariamente al presupuesto PoE utilizable. Revise la ficha técnica del switch y de las cámaras antes de cerrar la especificación.
En los modelos comparados aquí, el PS1802G tiene un presupuesto PoE de 120 W; el PS12402FG, de 300 W; y el PS14802SFG, de 400 W. Para el PS11602G se informa una fuente de alimentación interna de 300 W; conviene confirmar el presupuesto PoE disponible para su combinación específica de cámaras antes de definir la carga final.
Elija uplinks de cobre y SFP según el recorrido
El uplink transporta el tráfico agregado de las cámaras hacia el NVR, un switch de distribución o el núcleo de la red. Aunque cada cámara tenga un flujo moderado, muchas transmisiones simultáneas pueden concentrarse en un mismo enlace. Por eso, el uplink debe revisarse junto con la resolución, tasa de bits, codec, grabación continua, analítica y visualización en vivo.
Cuándo convienen los uplinks RJ45
Los uplinks Gigabit RJ45 son prácticos cuando el NVR o switch de destino está cerca y existe cableado de cobre apropiado. Facilitan una conexión directa dentro del mismo rack, cuarto técnico o edificio.
Antes de usar cobre como troncal, valide:
- Longitud total del canal y calidad del cable.
- Interferencias eléctricas y ruta compartida con cables de potencia.
- Necesidad de protección contra sobretensiones según el entorno del proyecto.
- Ancho de banda agregado de todas las cámaras.
- Si se requiere redundancia o rutas separadas.
El PS1802G dispone de dos uplinks Gigabit RJ45, y el PS11602G también incorpora dos uplinks Gigabit. Son alternativas a valorar cuando la conexión de salida será por cobre.
Cuándo usar uplinks SFP
Los enlaces SFP son convenientes cuando hay distancia entre edificios, rutas con interferencia electromagnética, necesidad de fibra óptica o una infraestructura troncal ya basada en fibra. El tipo de módulo, fibra, conector y alcance debe definirse como parte del diseño; no basta con verificar que exista una ranura SFP.
El PS12402FG cuenta con dos uplinks Gigabit RJ45 y dos uplinks Gigabit SFP, lo cual aporta flexibilidad para integrar cobre y fibra en una misma capa de acceso. El PS14802SFG incorpora dos uplinks Gigabit SFP, por lo que es importante considerar desde el inicio cómo se conectará al equipo de agregación.
No se debe elegir fibra sólo por “tener mayor distancia”. Confirme compatibilidad entre ambos extremos, tipo de fibra instalado, módulos SFP requeridos, presupuesto óptico y método de mantenimiento de la ruta.
Revise el tráfico, no sólo la velocidad nominal
Un enlace Gigabit puede ser suficiente para muchas instalaciones, pero la respuesta depende del flujo agregado real. Sume el bitrate máximo esperado de las cámaras conectadas, añada tráfico de administración, visualización y margen de crecimiento.
Si el NVR recibe video de varios switches, evalúe el cuello de botella en cada nivel: puertos de cámara, uplinks de cada switch, puertos del NVR y enlace de agregación. Reducir bitrate sin validar la calidad de imagen requerida puede afectar la evidencia útil de una grabación.
Decida si necesita modo Extend de 300 m
El modo Extend de hasta 300 m puede ser relevante cuando una cámara queda más allá del alcance habitual de una conexión Ethernet de cobre y no es viable acercar el switch. En los modelos aprobados, el PS1802G indica modo Extend de 300 m; el PS11602G también incluye modo Extend.
Esta función no debe tratarse como una solución automática para cualquier cámara distante. Antes de usarla, compruebe:
- La distancia real de la ruta de cable, incluyendo curvas y reservas.
- El tipo, calidad y estado del cable de cobre.
- El consumo de la cámara al final del tramo.
- La velocidad de enlace disponible bajo el modo Extend.
- El bitrate configurado para el video y su estabilidad esperada.
- Las condiciones eléctricas y ambientales de la trayectoria.
A mayor distancia, son más importantes las pérdidas en cable, la calidad de terminaciones y la demanda energética de la cámara. Una cámara PTZ, con iluminación o con accesorios puede requerir una validación más cuidadosa que una cámara fija de consumo bajo.
Cuando un trayecto excede las posibilidades del cobre o cruza una zona expuesta a interferencia, una alternativa de diseño puede ser usar fibra hasta un gabinete cercano y dejar el tramo PoE de cobre corto hacia la cámara. La conveniencia depende de la infraestructura, mantenimiento y alimentación disponibles en sitio.
El PS1802G también incluye aislamiento VLAN y una función AI PoE watchdog. El PS11602G incluye modos watchdog y VLAN. Estas funciones pueden ser útiles en una red de cámaras, pero no sustituyen una segmentación integral, contraseñas seguras, actualizaciones de los dispositivos ni una estrategia para atender fallas de enlace o energía.
Compare los modelos aprobados de 8, 16, 24 y 48 puertos
La siguiente comparación permite hacer una primera preselección. No establece un modelo “mejor” para todos los proyectos: la opción adecuada cambia con la cantidad de cámaras, watts requeridos, tipo de uplink, distancia y plan de expansión.
| Modelo | Puertos PoE Gigabit | Uplinks verificados | Potencia verificada | Funciones o dato destacado |
|---|---|---|---|---|
| PS1802G | 8 | 2 Gigabit RJ45 | Presupuesto PoE de 120 W | Extend de 300 m, VLAN y AI PoE watchdog |
| PS11602G | 16 | 2 Gigabit | Fuente de alimentación interna de 300 W | Watchdog, VLAN y Extend |
| PS12402FG | 24 | 2 Gigabit RJ45 + 2 Gigabit SFP | Presupuesto PoE de 300 W; hasta 30 W por puerto PoE | Flexibilidad de uplinks RJ45 y SFP |
| PS14802SFG | 48 | 2 Gigabit SFP | Presupuesto PoE de 400 W | Capacidad de conmutación de 100 Gbps |
Para instalaciones de hasta ocho cámaras: PS1802G
El switch PoE Gigabit PS1802G de 8 puertos y 120 W puede considerarse cuando la zona tiene hasta ocho dispositivos PoE y el cálculo total cabe dentro de 120 W. Sus dos uplinks Gigabit RJ45 permiten separar la conexión ascendente de los puertos que alimentan cámaras.
Su modo Extend de 300 m merece revisión si hay cámaras alejadas. Aun así, calcule la potencia de cada equipo y valide el desempeño del video en la distancia real; tener ocho puertos no significa que cualquier combinación de ocho cámaras de alta demanda sea viable dentro de 120 W.
Para zonas de acceso con más cámaras: PS11602G
El switch PoE Gigabit PS11602G de 16 puertos amplía la densidad de conexiones y dispone de dos uplinks Gigabit. Incorpora modos watchdog, VLAN y Extend, elementos que pueden ser pertinentes para redes de vigilancia con dispositivos distribuidos.
La fuente de alimentación interna se especifica en 300 W. Antes de asignar dieciséis cámaras, confirme la potencia PoE disponible, la demanda máxima de cada cámara y la distribución permitida por puerto. Es una comprobación esencial si hay cámaras con IR potente, PTZ u otros accesorios.
Para combinar cobre y fibra: PS12402FG

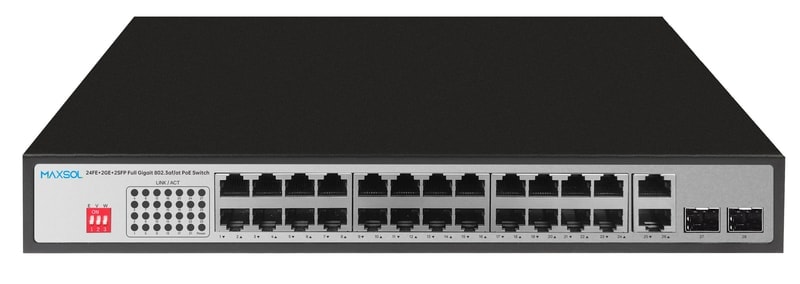

El switch PoE Gigabit PS12402FG de 24 puertos, 300 W y uplinks SFP puede encajar en una capa de acceso con más cámaras y necesidad de integrar enlaces de cobre o fibra. Cuenta con 24 puertos PoE Gigabit, dos uplinks Gigabit RJ45 y dos uplinks Gigabit SFP.
Su presupuesto PoE es de 300 W y cada puerto PoE admite hasta 30 W. Aun con esa cifra por puerto, la suma de las demandas de todos los dispositivos debe permanecer dentro del presupuesto total de 300 W. No multiplique 24 por 30 W para asumir disponibilidad simultánea: el límite colectivo sigue siendo el presupuesto del switch.
Para alta densidad de cámaras: PS14802SFG
El switch PoE Gigabit PS14802SFG de 48 puertos y 400 W está orientado a concentrar una cantidad mayor de dispositivos PoE. Cuenta con 48 puertos PoE Gigabit, dos uplinks Gigabit SFP, un presupuesto PoE de 400 W y una capacidad de conmutación de 100 Gbps.
Este formato puede reducir la cantidad de switches físicos en una instalación concentrada, pero exige planear con más cuidado la energía, ventilación del gabinete, ordenamiento de cableado, ruta de fibra y tráfico agregado hacia el sistema de grabación. Tener 48 puertos disponibles no elimina el límite de 400 W para la carga PoE total.
Lista final de verificación para el despliegue
Antes de comprar o instalar un switch PoE para cámaras IP, complete esta lista:
- Conté cámaras, puntos de acceso y otros dispositivos PoE por cada ubicación.
- Reservé puertos para crecimiento, mantenimiento o nuevas áreas.
- Registré la potencia máxima de cada dispositivo, incluyendo IR, PTZ y accesorios.
- Sumé la carga total y dejé un margen de reserva adecuado.
- Confirmé el presupuesto PoE total y el límite por puerto del switch elegido.
- Revisé compatibilidad PoE entre switch, cámaras y demás dispositivos.
- Separé los puertos de acceso de los uplinks hacia NVR, red principal o agregación.
- Calculé el bitrate agregado y verifiqué que los uplinks y el NVR lo soporten.
- Elegí RJ45 o SFP según distancia, interferencia, infraestructura y mantenimiento.
- Validé tipo de fibra, módulos SFP y compatibilidad de ambos extremos si usaré fibra.
- Medí las rutas de cobre y evalué modo Extend sólo donde sea necesario.
- Consideré puesta a tierra, protección eléctrica, respaldo de energía y condiciones del gabinete.
- Definí segmentación de red, acceso administrativo, contraseñas y mantenimiento de las cámaras.
- Documenté puertos, etiquetas, direcciones IP, rutas de cable y potencia asignada.
El siguiente paso es comparar los modelos Maxsol enlazados contra su conteo de puertos, carga PoE calculada, distancias, tipo de uplink, entorno de instalación y necesidades de operación de red.
